FY2BGC智能电磁锅炉液位计是是应用电磁感应原理，传感器工作时，根据浮筒内金属浮子通过外加磁场时产品的电磁变化测量液位高度的一种液位计。当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由电磁材料做成的感应元件在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿感应元件传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。

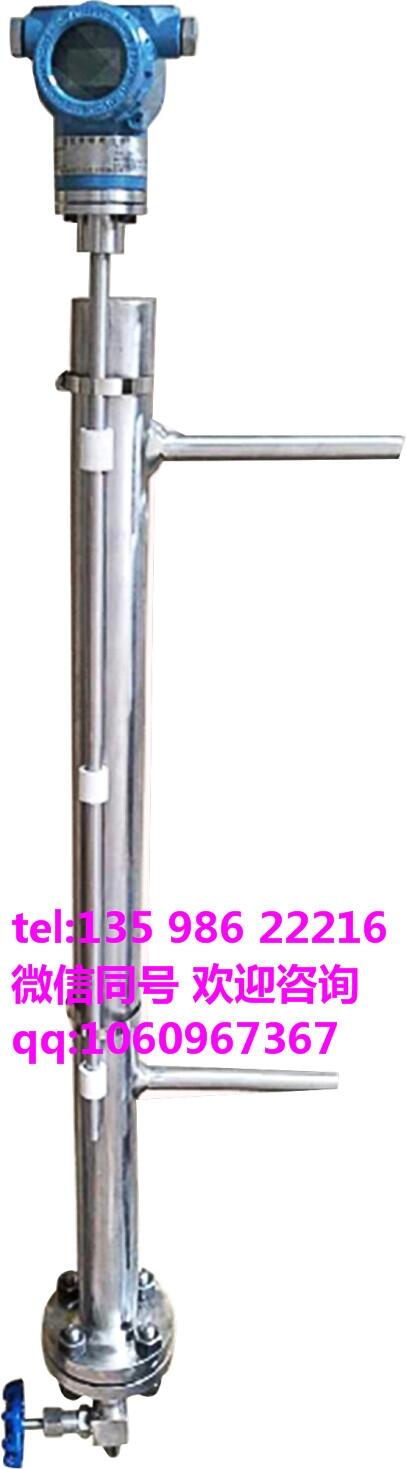

FRD-803C系列智能电磁锅炉液位计由电子变送器、介面浮子、探杆、浮筒四部分组成。探杆长度及浮筒长度根据用户使用量程定制。在有防爆要求的环境场合使用本仪器，供电回路需配接安全栅。
应用场合
适用于各种规格的工业锅炉、汽包等压力容器的液位测控
产品特点
|
1 |
高稳定性、高可靠性、高精度 |
|
2 |
结构精巧，安装简单、方便、免维护 |
|
3 |
防电磁干扰，防液体波动干扰 |
|
4 |
性价比高，一只传感器同时可测量两个或两个以上介质液位及多点平均温度 |
|
5 |
防腐蚀，耐高温，耐高压，寿命长等 |
|
6 |
液晶显示功能带背光多功能数字液晶显示；可显示各种工程单位。 |
|
7 |
监测动态变量功能，液位值、百分比、输出电流、温度等。 |
|
8 |
通信功能，符合H ART协议的通信功能 |
|
9 |
定点微调，进行任意点迁移，实现平移功能； |
|
10 |
就地校准功能，能就地进行上下限校准，定点微调； |
|
11 |
拥有上下限校准，两点校准功能，实现零点和满度的效验； |
|
12 |
具有诊断功能，仪表故障时，输出报警输出电流 |
|
13 |
电流校准功能，可对模拟输出电流进行校准 |
|
14 |
用户可以选择2～11点标定校准功能 |
|
15 |
拥有就地组态功能对工程单位、量程、阻尼、报警上下限，底部偏移量、显 示变量、磁铁极性、信号幅值、死区和工作模式等组态并具有数据恢复功能； |
|
16 |
数据备份和恢复，制造商对仪表组态、标定后，对制造商原始信息进行备份， 用户现场非法调整造成仪表不能正常工作时，现场输入或远程指令调入制造 商出厂信息，并覆盖用户非法错误信息，达到正常工作状态。 |
产品性能
|
1 |
量程：0~6000mm |
|
2 |
精度：0.1%FS |
|
3 |
分辩率：0.1mm |
|
4 |
环境温度:：-40℃~70℃ |
|
5 |
工作温度：-60℃~550℃ |
|
6 |
过程接口：M20*1.5 |
|
7 |
安装接口：法兰连接，对焊连接 |
|
8 |
电源：DC18~36V |
|
9 |
输出信号：4~20mA,二线制 |
|
10 |
温度测量：-25℃~150℃ |
|
12 |
温度误差：0.02%FS |
|
12 |
防爆等级：ExibⅡBT5 Gb |
|
13 |
通讯：RS-485，Hart等协议 |
|
14 |
可配CAN总线或按用户要求 |
产品型号
|
智能电磁锅炉液位计 |
FY2BGC口口L口口口 |
|||||
|
|
口 |
型号 |
||||
|
|
1. 耐压≤2.5MPa，饱和蒸汽温度 2. 耐压≤4.0MPa，饱和蒸汽温度 3. 耐压≤6.4MPa，饱和蒸汽温度 4. 耐压≤10MPa，饱和蒸汽温度 5. 耐压＞10MPa，请备注 |
|||||
|
口 |
输出信号 |
|||||
|
|
A、RS-485 B、4-20mA+HART协议，液晶显示 |
|||||
|
口 |
测量范围 |
|||||
|
|
L1 440mm L2 600mm L3 670mm L4 800mm L5 1000mm L口 特殊型号请在订货时备注 |
|||||
|
口 |
接液材质 |
|||||
|
|
D、请在订货时备注 |
|||||
|
口 |
连接方式 |
|||||
|
|
M、法兰安装(需提供公称直径） W、 对焊连接（需提供尺寸） |
|||||
