3、主要部件的结构原理

3.1 本体

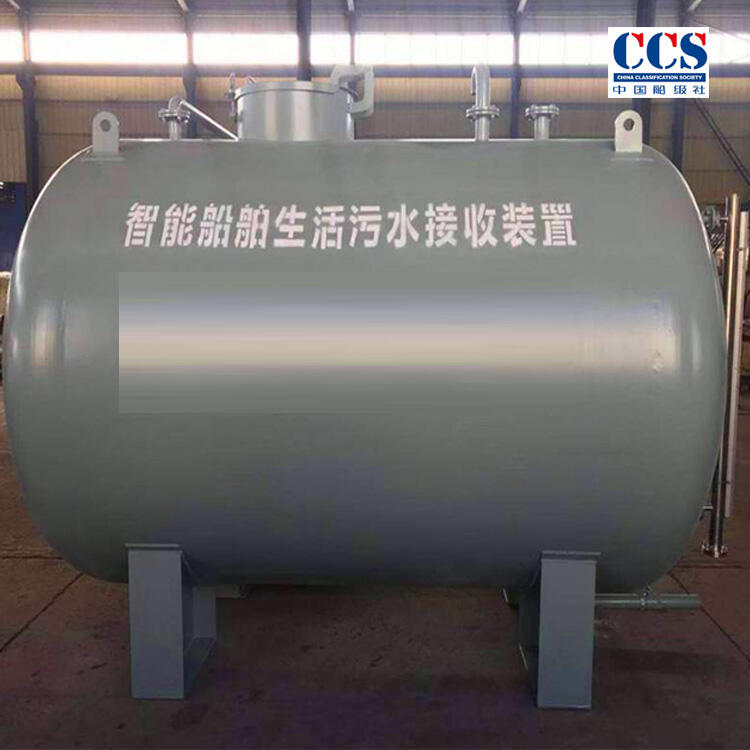

贮存柜本体为钢质容器，内壁涂有环氧沥青漆防腐。

柜的上方设有污水入口，通气口，冲洗水口。

3.2 粉碎自吸泵

粉碎自吸泵为开式叶轮离心泵，在叶轮及泵的进口处带有刀刃，以粉碎污水中污物用，叶轮背面带有短叶，以平衡泵产生的轴向力。

泵采用油封密封。泵体间的连接用1：5锥底交合用4只螺栓紧固，以便在进行泵的检拆时能方便地将泵卸下，而人体不容易接触污物，连接处采用油封密封。

3.3 液位显示

   收集柜上液位由磁翻板液位计。

3.4 电气控制箱

控制贮存柜运行的所有元器件都安装在电气控制箱内，指示灯、按钮安装在门板上。

3.4.1 电机的过载短路保护

    当粉碎泵电机发生故障时，热继电器或空气开关自动断开。

3.4.2 粉碎自吸泵控制

粉碎自吸泵启、停电控箱由人工手动不定期的启动粉碎泵，以使污水不结底。当柜体内液位达到高位时，手动启动粉碎排放泵，将污水排出，直到低位时停止。

4、安装

4.1 收集柜安装时必须安装在平整的地面上，避免对管路和各部件产生附加应力，而产生破裂，安装时不准在收集柜本体上作任何焊接，以免破坏内壁防腐涂层。

4.2 收集柜的四周应预留有一定的空间，供日常操作、定期检修以及观察运转情况时使用。

4.3 收集柜应连接一路通气管，并带有鹅颈弯管，其终端应远离生活区、工作区、通风系统吸入口。

5、操作说明（注意：粉碎自吸泵系统开机前请注水！）

5.1 起动前应检查粉碎泵电机的转向是否正确，是否有泄露现象；

5.2 合上主电源开关，电源指示灯亮；

5.3 接收：打开V1，V4阀,关闭V2、V3，V5，V6阀，开启粉碎自吸泵将污水收集到罐内。

5.4 排出：打开V2、V3，阀,关闭V1、V4，V5，V6阀，开启粉碎自吸泵将污水排放到城市管网或集污车内。

5.5 长期不使用装置时，将装置冲洗干净后断开主电源。

6、供货范围

 整机提供贮存柜一套，其中包括如下主要部件：
