空压机无人值守在线监控装置走进亚美大宁

    现代矿山越来越智能化，不再橡以前那样依赖人工开采、数据的测量及存档。现代化的煤矿山将物联网、云计算、大数据、人工智能、自动控制、新一代信息技术等与煤炭生产技术进行深度融合，形成感知、实时互联、数据驱动、智能决策、自主学习、协同控制的完整煤矿智能系统。

主要设备技术及参数要求

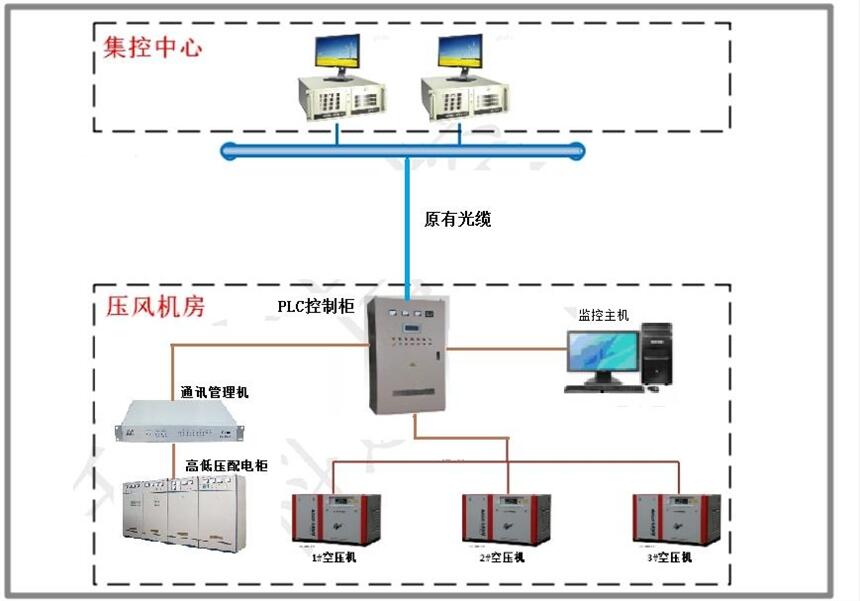

1、PLC控制柜

l 技术参数:

工作电压：AC220V

工作温度：-40 ℃～+60 ℃

湿度：≤93±2%，非凝结

触摸屏：≥15寸

接口：不少于8个RJ45接口2个光纤接口

 技术要求：

控制主站及分站之间的通讯采用以太网接口通讯。

控制系统I/O模块、通讯模块、特殊模块等均应与CPU模块严格保持同等的档次、尺寸及设计规格等，是同一系列的产品。

充分考虑实际情况及相关系统的衔接，控制系统各开关量点位、模拟量点位、CPU运算能力按备用20%的工艺点数设计。

模拟量I/O模块应具有零飘和增益的校正的功能。

2、温度传感器

        技术参数:

被测介质：各种介质或物体

测量范围： -50℃ ～ 120℃—250℃

供电电源：24V DC（12～32 V DC）

输出信号：4-20MA

准确度 ：±0.5%

技术要求:

外壳材质：不锈钢、抗腐蚀

保护：极性保护，防过流、防过压

抗干扰性：防浪涌、抗电磁干扰能力强

3、压力传感器

     技术参数:

被测介质：油、水、气体等与 316 不锈钢兼容介质

测量范围：0MPa～3.5MPa

精度等级：0.2级

供电电源：DC 24V（12V～32V）

输出信号：4-20MA

介质温度：－30℃～85℃

环境温度：－20℃～85℃

    技术要求:

响应时间：≤50ms

负载能力(DC 24V)：电流型≤500Ω（不带显示） 电流型≤250Ω（带显示） 电压型≧3k?

可重复性：±0.1％F·S

年长期稳定性：±0.1％F·S

非线性：±0.2％F·S

热力零点每度温漂：±0.02％F·S

过载压力：2 倍量程

电气连接：小霍斯曼接头或接线端子

壳体材料：铸铝外壳

外部零件材料：普通不锈钢/316L 不锈钢

防护等级：IP65

壳体材料：316L不锈钢

4、电动闸阀

         技术参数:

公称通径：DN150

阀体形式：直通铸造体

公称压力：1.6Mpa

连接形式：法兰连接

控制方式：电动控制、手动控制

适用介质：油、水、气体等

准确度 ：±0.5%

   技术要求:

电动闸阀需提供手动调节设备和转环以便在断电时人工操控；能直观的显示出阀门的开合状态以及开合角度。

远程控制通过调节电动执行机构输入4-20mA信号，对阀门进行开关调节，且有阀位反馈信号功能（4-20mA），引出至PLC控制箱。

电动执行机构具有力矩保护、电机过载保护、电机缺相保护、阀门卡住保护等功能。

电动执行机构在电压误差±10%，其运行性能得到可靠保证，电动执行机构在压降为15%的情况下正常启动，并能按正常速度运转。

工作频率：每小时启动不小于600次阀门操作。

电动执行机构扭矩在1800N·m和2500N·m之间可调。

全行程时间：小于60秒。
