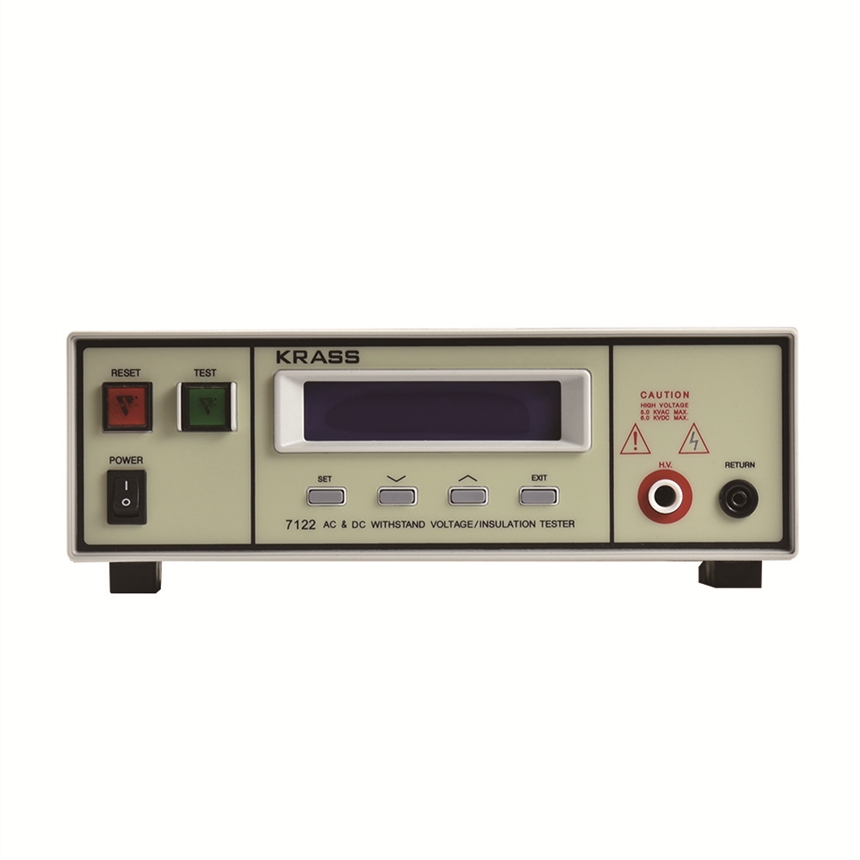

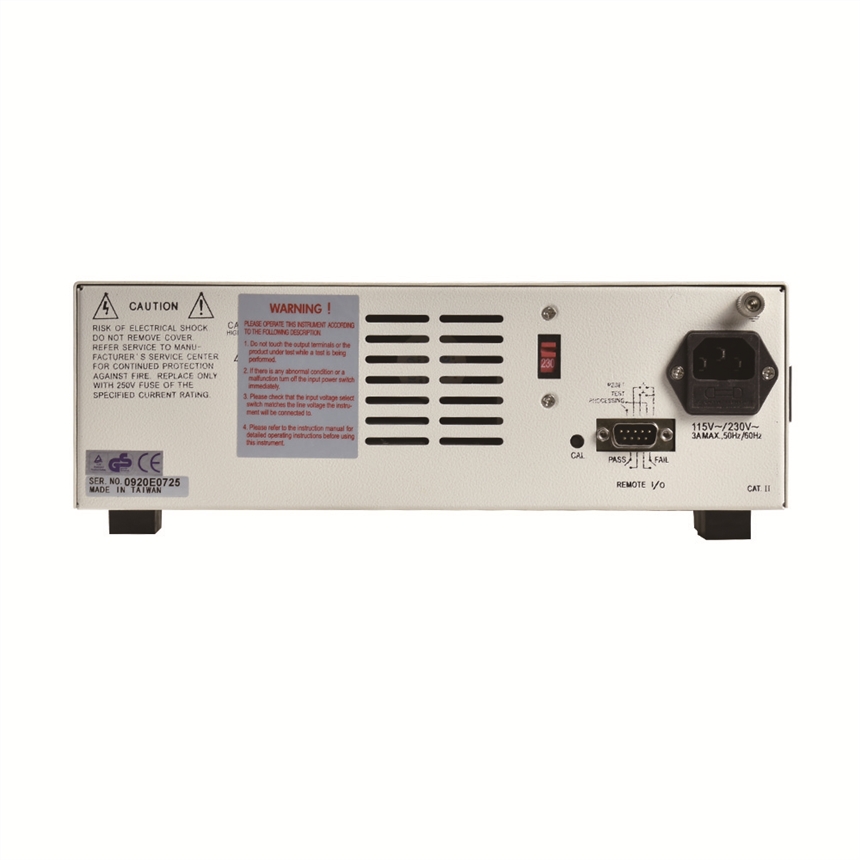

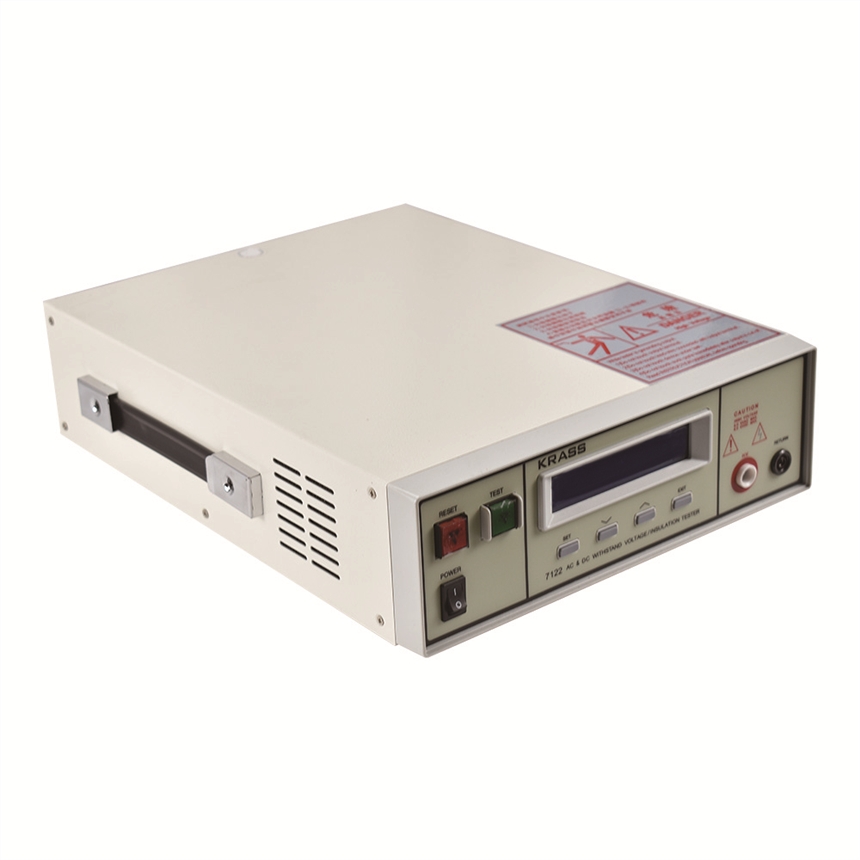

7122实用型交直流耐压绝缘测试仪
产品特点：
操作简易
体积小、重量轻
前面板软件输入校正
内建5组程序内存
键盘锁定功能
具有遥控接口，实现自动测试
可与7305接地电阻抗测试器连接使用。
产品型号及技术参数：
|
型号 |
功能说明 |
|
7110 |
交流耐压测试仪(AC Withstand Voltage Tester) |
|
7120 |
交/直流耐压测试仪(AC/DC Withstand Voltage Tester) |
|
7112 |
交流耐压/绝缘测试仪(AC Withstand Voltage/Insulation Tester) |
|
7122 |
交/直流耐压/绝缘测试仪(AC/DC Withstand Voltage/Insulation Tester) |
详细参数：
|
|
范围 |
分辨率 |
精确度 |
|
交流耐压测试 |
额定输出：5KV AC 12mA |
||
|
输出电压 |
0-5.00KV |
0.01KV |
±(2% of Setting+5V) |
|
输出频率 |
50/60Hz可选择 |
|
±100ppm |
|
输出波形 |
正弦波THP<2%波峰因素，波峰因数（Crest Factor）＞1.3＜1.5 |
||
|
上限设定 |
0.10-12.00mA |
0.01mA |
±(2% of Setting+2counts) |
|
下限设定 |
0.00-12.00mA |
0.01mA |
±(2% of Setting+2counts) |
|
直流耐压测试 |
额定输出:6KVDC 5Ma(只有7120和7122有此功能) |
||
|
输出电压 |
0-6.00KV |
0.01kv |
±(2% of Setting+5V) |
|
连波 |
<5%d 6KVAdc/5mA电阻负载下测 |
||
|
上限设定 |
0.02-5.00mA |
0.01mA |
±(2% of Setting+2counts) |
|
下限设定 |
0.00-5.00mA |
0.01mA |
±(2% of Setting+2counts) |
|
绝缘电阻测试 |
1KVDC 1000MΩ（只有7112和7122有此功能） |
||
|
输出电压设定 |
0.1-1.00KVDC |
0.01KV |
±(2% of Setting+2V) |
|
绝缘电阻设定 |
1-1000MΩ |
||
|
上限设定 |
1-1000MΩ |
1MΩ/Step |
±(3% of Setting+2counts)在电压≥500Vdc |
|
下限设定 |
1-1000MΩ |
1MΩ/Step |
±(7% of Setting+2counts)在电压＜500Vdc |
|
一般规格 |
|||
|
电压稳压率 |
±(1%Setting+5V)空载至满载 |
||
|
缓升时间 |
0.1-999.9 |
0.1sec |
±(0.1% of +0.05Sec) |
|
测试时间 |
0.02-999.9 0=连续测试 |
0.1sec |
±(0.1% of +0.05Sec) |
|
电弧侦测 |
1-9级：0=OFF 9=高灵敏度 |
||
|
遥控装置 |
输入：Test.Reset 输出：Pass, Fail .Test-in-Process |
||
|
测试失败警报 |
蜂鸣器，液晶显示“FALL”指示灯 |
||
|
记忆组 |
5组记忆 |
||
|
键盘安全锁定 |
可选择“锁定”或“不锁定”两种模式 |
||
|
显示方式 |
16*2液晶显示 |
||
|
较正方式 |
前面板软体校正 |
||
|
输入特性 |
单相47-63Hz 115/230Vac±15%，可选择，3A保险 |
||
|
工作环境 |
0-40℃/0-80%RH |
||
|
尺寸 |
89mm高X280mm宽X390mm深 |
||
|
重量 |
9KG |
||
