??一、概述

??本方案设计提供一套集采集和收费二合一的管理系统,实现对各商户及居民住户用电实行多种电价结算,采用集中器载波方式远程采集电表数据,支持自动、人工远程拉合闸,支持短信催费告警,支持微信公众号缴费等功能。

??二、方案目标

??系统收费模式实行主站预付费,即用系统主站结算的方式实现先付费再消费。系统可实现多块电表统一账户结算和收费。系统按日抄读电表日冻结数据,每日核算费用,按月结算费用。当用户可用金额低于信息预警限值时,发送预警短信,提醒用户及时缴费;当用户可用金额低于拉闸告警限值时,发送拉闸告警短信及远程拉闸命令,限制用户用电,达到催费的目的。价格类型支持阶梯电价、峰谷电价、普通电价。

??系统支持自动远程拉合闸功能的开启和关闭,人工拉合闸不限制。

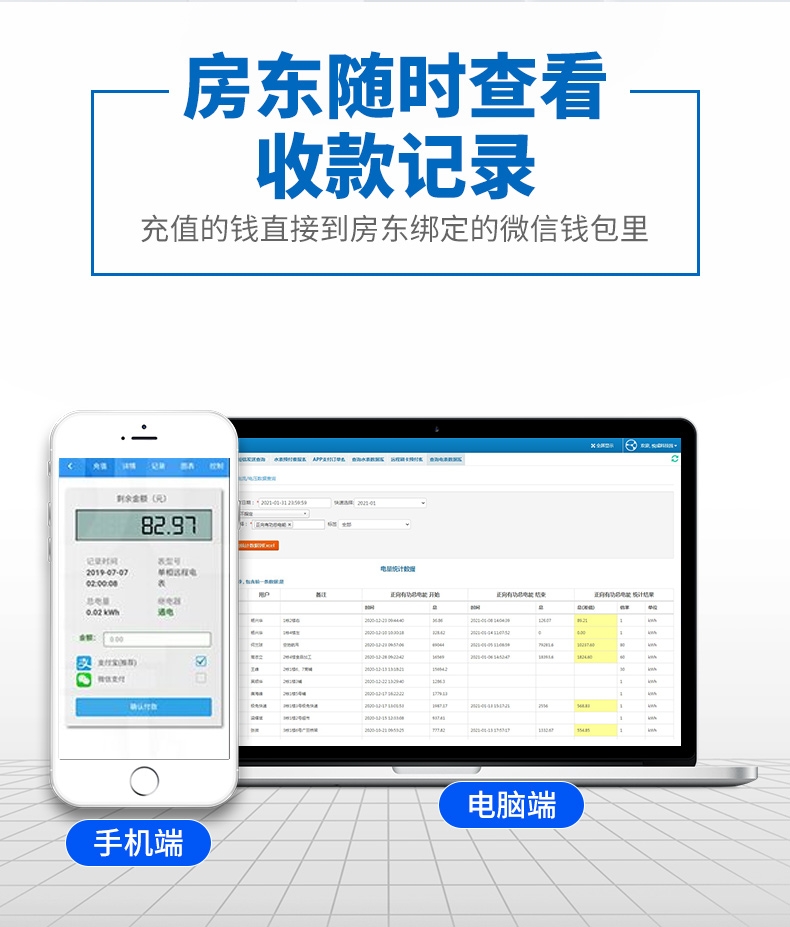

??系统具有多种缴费方式,支持微信、人工缴费等多种缴费渠道。用户需要自己申请微信公众账户,缴费者使用微信公众号查询账户余额后,使用微信缴费,费用充值到用户微信账户中。同时生成缴费记录上传系统主站,完成整个缴费流程,系统可查询到微信缴费记录。

??三、系统方案

??3.1?系统架构

??系统总体架构图说明:

??(1)表现层:提供统一的业务应用操作界面和信息展示窗口,是系统直接面向操作用户的部分。根据不同业务复杂程度和要求,表现层提供不同的表现方式,主站采用B/S?模式。

??(2)应用层:实现具体业务逻辑,是系统主站的核心层,主要实现报表服务、业务应用、数据展示、信息维护等功能。

??(3)数据处理层:提供全局通用的消息、安全、通信等组件服务支持,并实现本系统专用的业务逻辑服务,为业务层提供通用的技术支撑。并实现信息的存储、访问、整理,为系统提供数据的管理支持。

??(4)网络层:提供远程通信,实现本地信息远程传送到主站。

??(5)采集层:提供本地通信,实行水电气基本数据采集。

??3.2?系统优势

??许继用电采集及收费管理系统方案具有如下优势:

??n?系统建设完成后可实现无人值守。系统每日自动采集用户电量,自动算费,用户可利用微信远程缴费。节省大量人力。

??n?系统以B/S架构为主,支持管理人员通过内网或外网远程登录访问服务器,查看用户用电情况及缴费情况;

??n?支持应用:住户可在端,通过登录自己的账户,查看当日当月用电、余额及缴费记录;

??n?支持自动催费功能,当用户余额达到告警限值时,可自动向用户发送告警短信。

??3.3?通信网络

??本方案设计集中器上行与主站采用GPRS无线通信,实现集中器与主站的信息交互。集中器下行与电表之间采用电力线载波通信,减少施工量。客户可以通过本地网络或互联网远程登录系统主站,实现远程操作。

??四、主要功能

??4.1?数据采集

??按照电表每天采集一次通过集中器自动地读取电表的计量数据。采集数据类型包括:电表表码数据,包括总、尖、峰、平、谷等时段正向有功表码。

??4.2?基础资料

??基础资料分为用户类别和用户档案用户类别可以管理用户类别信息,包括用户类别名称、电价类型、水价类型、气价类型、结算月、抄表例日

??用户档案部分可以管理用户档案信息,包括用户名称、用户编码、所属机构、通信地址、责任人、手机号、电子邮箱、收费类型、状态(建档)、用户类别、信息告警限值等。在用户余额低于信息告警限值室,系统会自动向用户发送告警信息,提示用户余额不足。

??4.5?缴费冲正

??已完成日常缴费的用户,如需撤销当日最近一次缴费,可以在此操作。

??冲正后,用户的累计缴费金额减少,收费记录增加一笔负记录。

??4.6?用户更换表计

??对于用户在用计量表计报废、损坏的情况,需在此及时执行换表操作以更换新表。选择用户待换下表计、选择换上表计,录入换下、换上表读数,保存入库。

??4.7?用户远程控制

??以用户为导向,可远程对用户所属的表计进行拉合闸,作为对自动拉合闸的补充。

??4.8?改类

??已用户价格发生变更时,需执行更改用户类别业务。选择待改类用户,选择新用户类别,生成改类业务记录。

??4.9?过户

??用户在不换表的情况下,由于搬迁或房产买卖原因把自己的户号过户给别人。

??选择待过户用户,录入新户信息,选择是否更改用户类别,录入表计当前示值,生成过户业务记录。老户档案注销,终止结算周期,账户余额多退少补;新增新户档案,户号保持不变,开始新结算周期。

??4.10?销户

??对于不再有业务往来的用户,管理部门可以进行销户处理。用户档案注销,终止结算周期,账户余额多退少补。

??4.11?业务明细

??根据机构树、是否含下级、用户编码、用户名称、收费类型、操作员、业务类型、时间段等条件查询缴费业务明细。默认查询当天数据。

??4.12?用户结算明细

??根据机构树、是否含下级、用户编码、用户名称、操作员、时间段等条件查询用户结算明细。点击“详细”时,可弹出用户所属测量点同一时刻结算明细。

??4.13?单表结算明细

??根据机构树、是否含下级、用户编码、用户名称、时间段等条件查询单测量点结算明细。

??表计类型:电表、水表、气表。

??4.14?营业收费

??营业收费菜单包含,日常缴费,缴费冲正等功能。菜单:用户在系统启用收费时,需要执行操作。日常缴费菜单:已用户正常缴费时,在此操作。缴费冲正:已完成日常缴费的用户,如需撤销当日最近一次缴费,可以在此操作。冲正后,用户的累计缴费金额减少,收费记录增加一笔负记录。

??4.15?综合查询

??业务明细菜单根据机构树、是否含下级、用户编码、用户名称、收费类型、操作员、业务类型、时间段等条件查询缴费业务明细。可汇总或分业务类型查看。默认查询当天数据。日常缴费、缴费冲正业务点击“打印收据”按钮可补打收据。

??用户结算明细根据机构树、是否含下级、用户编码、用户名称、操作员、时间段等条件查询用户结算信息。

??4.16?营业日报

??分操作员按日统计金额,可查询、打印。

??4.17.1?户号绑定

??初次使用的用户,需要在此界面绑定用户编码,便于后续的查询缴费操作。

??4.17.2?缴费服务

??根据已绑定的户号,可查询到账户的余额信息,可任意选择需要交纳的用电费用。

??4.17.3?用电查询

??可根据绑定的用户编号,查询用户的用电信息,用电信息可用柱状图或表格的形式直观展示用户每月的用电情况。

??4.17.4?修改密码

??用户可在此菜单修改账户的绑定密码。

??4.17.5?缴费记录查询

??可在此菜单查询账户的每次缴费记录。

??五、主要设备

??5.1单相智能表

??DDZY566型单相费控智能电能表由测量单元、数据处理单元、通信单元等组成,具有电能量计量、数据处理、实时监测、自动控制、信息交互等功能的电能表。其可靠性高并具有高倍过载、高精度、高稳定性、低功耗、停电数据自动保存、长寿命等优点;可采用RS485通信网络作为远程抄表的方式,也可采用手持终端进行点对点的红外抄表。本电能表维护费用低,可靠性高,可用于计量频率为50Hz单相交流有功电能,是的居民用户用电解决方案。

??5.2?三相智能表

??该智能电能表是我公司研制开发的新一代智能型电能计量产品:由测量单元、数据处理单元、通信单元组成,具有电能量计量、信息存储及处理、实时监测、信息交互等功能的电能表:采用现代微电子技术、计算机技术、电测量技术、数据通信技术研制而成;能精确计量电网中的用电数据,正确追溯电网供用电过程中所发生的各类事件。

??5.3?集中器

??DJGZ23-XJ801型集中器是低压电力用户集中抄表系统的中央设备,安装在低压配电变压器的低压侧(附近或任何方便的地方),通过低压电力线载波与用户电能表通讯,汇集该配变下所有用户电能表的数据,通过下行485通讯汇集该配变下所有总表的数据;集中器与主站之间的上行通信采用模块化设计,兼容GPRS、CDMA 、PSTN、网络等通信方式;并提供一路专用的485通讯接口用于集中器之间的级联,提供一路红外接口用于本地通讯。该集中器采用先进的微处理器, 嵌入式操作系统,有力的保证了集中器网络通信、数据采集的可靠性、安全性;并具有计算线损、数据压缩、支持当地/远方软件的在线升级等功能。
