调压变压器、升压变压器及升压部分电源接通及切断开关组成。

220V电压通过接通，切断开关加到调压变压器上调压变压器输出连接升压变压器。用户只需调节调压器就可以控制升压变压器的输出电压。

电流取样，时间电路、报警电路组成。控制部分当收到启动信号，仪器立即在接通升压部分电源。当收到被测回路电流超过设定值及发出声光报警立即切断升压回路电源。当收到复位或者时间到信号后切断升压回路电源。

显示器显示升压变压器输出电压值。显示由电流取样部分的电流值，及时间电路的时间值一般为。

以上是传统的耐电压试验仪的结构组成。随着电子技术及单片，计算机技术飞速发展；程控耐压测试仪这几年也发展很快，程控耐压仪与传统的耐压仪不同之处主要是升压部分。程控耐压仪高压升压不是通过市电由调压器来调节，而是通过单片计算机控制产生一个50Hz或60Hz的正弦波信号再通过功率放大电路进行放大升压，输出电压值也由单片计算机进行控制，其它部分原理与传统耐压仪差别不大。

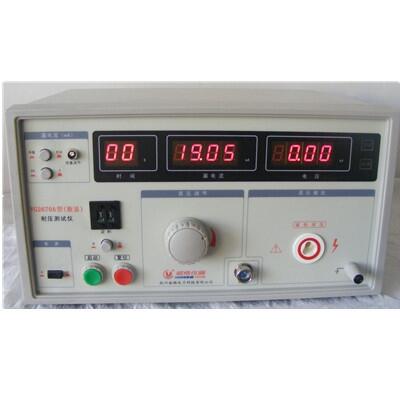

（1）?电源开关? （2）?电源插座

（3）?高压舱 （4）?安全开关

（5）?安全接地 （6） 3A保险

（7）?显示屏 （8）?设置盘

（9）?指示灯 （10） 键盘

（11） 打印机

测试系统有三大模块：程控电源模块、信号采集调理模块和计算机控制系统。

由输出位0V~140V的程控电源和高压变压器构成，在单片机ADCm842控制下程控电源输出电压经变压器升压可以得到设定的输出电压值。

模块设计

由于在实际的耐压测试中，对不同产品可能要求施加不同的测试电压，这就要求耐压测试系统输出测试电压是可调的。PWM(Pulse Width Modulation)是控制逆变电源以实现可调电压的输出的主要方法之一。PWM控制的理论基础建立在采样控制理论的一个重要结论上，即：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。SPWM波形就是把正弦波用等幅不等宽的脉冲代替，脉冲中点与正弦等分中点重合，且与相对应的正弦面积相等，各脉冲的宽度按正弦规律变化。SPWM波的产生有很多方法，可以由专用集成芯片或通用电路组合产生，也可以由单片机产生。本系统采用单片机ATMEGA16L产生SPWM波，利用单片机ATMEGA16L的内部的累加器和比较器通调节占空比在PC4口输出SPWM波。

程控电压源采用单向220V工频交流电经过桥式整流获得直流电压，经过滤波后为逆变电路提供稳定的直流电。同时由单片机产生的单相SPWM波经过非门产生一路和单片机输出相位互补的SPWM波，这两路互补的SPWM波分别经过单稳电路和隔离驱动电路后就可以产生两路相位互补的门级触发脉冲序列可以控制的通断。最终由IGBT构成的逆变桥输出经低通滤波可得到标准正弦波，正弦电压幅值0V~140V可调。

包括传感器、信号调理电路和过电流保护电路，测试回路漏电流通过传感器进入信号采集和调理电路，在信号采集和调理电路中对漏电流信号进行I/V转换变成满足A/D输入范围的电压信号。过流保护电路在试品或电路故障时启动。

模块设计

耐压测试需要监测的参数是：变压器输出高电压的值和测试回路的漏电流值（如图2）。测试系统中所使用的升压变压器二次绕组有0~5000V和0~5V两路电压输出，当变压器二次绕组高压输出从0V到5000V变化时，变压器二次绕组低压输出从0V到5V之间变化，两路输出之间具有良好的线性关系。测试开始在设定的升压时间间隔内，变压器二次绕组低压侧输出的电压经隔离变压器和信号调理电路后进入单片机ADCm842，单片机ADCm842中的12位ADC以每秒42万次转换速度进行高速A/D转换，A/D转换后的数字量传送给计算机并与计算机设定值相比较，直到输出电压符合设定电压值，我们就认为实际输出测试电压满足了我们设定值的要求。

耐压测试系统漏电流的测试范围是0mA ~20mA，测试开始时，被测设备漏电流通过电流互感器，然后经I/V转换电路将采样电流转换成电压在单片机内进行相应的A/D转换和计算，最终得到被测设备在设定电压条件下的泄漏电流值，通过和安全标准规定的泄漏电流值相比较，就可以检验设备耐压测试是否合格。实际测试时，在电流互感器二次侧设计了过流保护电路，当有过流情况出现时，例如被测设备被击穿或者被测设备绝缘缺陷，电源迅速被切断，测试被终止以保护测试系统不被损坏。

常规的信号调理部分采用真有效值的模拟运算，泄漏电流信号的有效值和峰值运算都是由硬件电路完成后输入单片机或计算机的。这种信号调理方式最终只能获得泄漏电流信号的峰值或有效值。这种方法不仅精度不高而且损失了频率信息，不能真实的复现泄漏电流的实际波形。本系统采用了高速的A/D转换将交流电压值直接采集进计算机，按照用户要求计算出峰值和有效值，并且画出实时的漏电流波形使用户能直观的监测漏电流情况。计算机还可以进行软件校正，去除漂移、失调造成的误差。按照实际情况还可以采用数字滤波的方式去除高频干扰，这种信号调理方式简化了硬件电路，成本较低，测试精度高，测试稳定性好。由于耐压测试的试验电压较高，为了保证试验的安全性，在测试过程中要保证测试系统机箱外壳良好的接地。

单片机ADCm842和计算机构成PC计算机控制系统,控制测试过程电压升降、A/D转换、数据的处理和分析。

模块设计
