绝对值编码器
BISS-C输出说明书（4.0版）?
?
★在使用编码器前，请完整阅读下面的说明，正确使用！
?
|
机械参数 |
电气参数 |
||
|
蕞大转速 |
6000转/分 |
工作电压 |
10-30Vdc (5Vdc可定制） |
|
主轴负载 |
轴向40N，径向100N |
消耗电流 |
< 50mA (24Vdc)空载 |
|
抗冲击 |
1000m/s2(6ms),等于100g |
输出信号 |
13或16位BISS-C信号 |
|
抗振动 |
200m/s2(10-2000Hz),等于20g |
线性分辨率 |
1/4096FS和1/65536FS |
|
允许轴向窜动 |
±1.5mm |
IP等级 |
IP65或IP68 |
|
允许径向跳动 |
±0.2mm |
重复定位精度 |
小于2Bit |
|
外形结构 |
60mm外径，实心轴，盲孔轴 |
工作温度 |
-40℃~85℃ ? |
|
连接形式 |
8芯屏蔽电缆或航空插头 |
储存温度 |
-40℃~85℃ |
?
|
l?具有安全锁（Sa fety-Lock TM）式设计的坚固轴承结构，可以提供更高的抗振动性和防安装误差性 l?IP68防护等级和宽广的工作温度范围-40℃...+85℃ l?具有永久断电记忆功能 |
性能优化 l?高精度，位置数据的数据刷新率≤4us l?通过RS422实现高分辨率反馈 l?控制周期短。时钟频率最快可达10MHz l?国际标准SSI信号格式 |
?

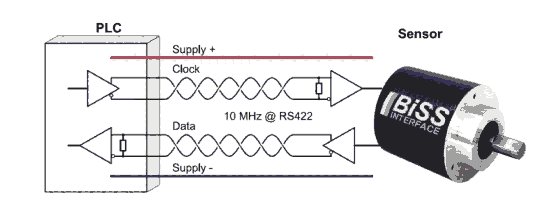

接线图：
|
功能 |
Vcc |
GND |
CLOCK+ |
CLOCK- |
DATA+ |
DATA- |
DIR |
MID P |
屏蔽 |
|
颜色 |
棕色 |
白色 |
绿色 |
黄色 |
灰色 |
粉色 |
蓝色a |
黑色b |
网(粗红色） |
|
? a.?DIR—旋转方向，低电平时，默认为面对转轴顺时针数据增加，加工作电源高电平时，方向改变为逆时针数据增加； ? b.?MID P—零点定位，当与高电平短触时，当前位置数据输出为零度位置；正常工作时，与电源0V连接。 ? c.?Clock/Data为四线的RS422模式，±5V,一对时钟触发、一对数据输出； |
|||||||||
?

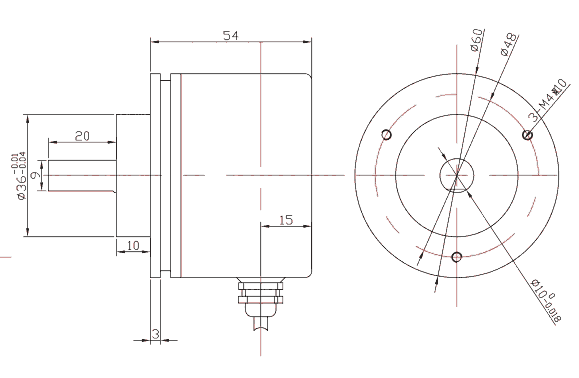

机械尺寸图：
夹紧同步法兰 ?( 电缆输出或插头输出可选 ) ???????????????????????????????????????????????????
?
60mm外径 ??6/8/10mm轴径可选 ???20mm轴长 ???轴向出线可选
?
?
?

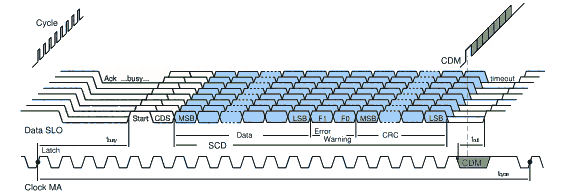

标准BISS时序图：
?
基本参数：
? ? ? ??
?
注意事项：（如未仔细阅读注意事项，而造成编码器的损坏，不在质保范围内。）
?
* 编码器属精密仪器,请勿敲击、撞击或跌落编码器,尤其在转轴端，请轻拿轻放,小心使用。
* 保证编码器电源在10-30Vdc范围内,并做好隔离,防止电网内大型起动电气对编码器产生冲击。
* 在强电磁干扰的环境下,延长信号线应使用推荐的专用线,如对绞屏蔽电缆。
* 编码器信号线应做到良好接地：2米之内的近距离,电缆里面的屏蔽网两端均应接地；较远距离,编码器金属外壳接地,编码器自带电缆屏蔽网悬空,信号延长电缆屏蔽网在信号接收端单端接地；若信号电缆较长或在户外使用时,应将信号电缆套上金属铁管,并且金属管两端接地使用。
* BISS-C信号线是带电压的，使用时应防止信号线短接或与电源短接；禁止带电插拔，通电时确保电缆各芯线同时接通。编码器必须断电并无静电焊接或连接，先焊接或连接0V线；排线时，请勿猛力拉拽电缆。
* 编码器的防护等级为IP65,可防水使用，但编码器转轴处请勿浸水。
* 编码器轴与机械连接应选用专用的柔性联轴器，推荐使用ZH69401。
?
??????????????????????????????????????????????????????????????????????????上海自横自动化科技有限公司技术部
?
