近年来,为了从根本上解决水表抄收工作存在的问题,出现了直读抄表技术,厚德测控研发了一种基于高速摄像的水表齿轮实时识别系统。

产品优势：

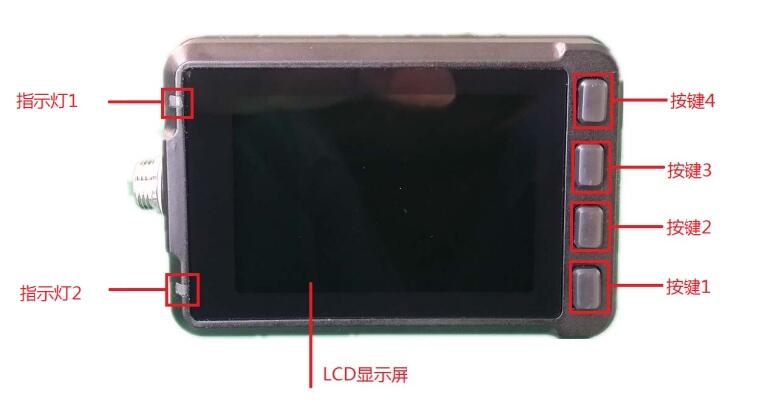

1.前端采集装置高速摄像机增加自动识别梅花轮功能，同时高速摄像机内部嵌入调整梅花轮代码，可通过高速摄像机上按键调整梅花轮上下左右移动；

2.高速摄像系统水表采集响应速度1000帧/秒；

3.检测范围：15-25mm口径的干湿式水表；

本产品主要用于对高速转动的水表齿轮进行实时识别，同时能记录当前秒内转动齿轮数和累计齿轮数，并提供了2种不同的检定方法。

1. 单时间法：预置检定体积为0

   通过RS485设置预置检定体积为0。开关信号电平由高变低时立即开始齿轮计数、高速计时（精度0.01ms）并实时脉冲输出。开关信号电平由低变高时立即停止齿轮计数、高速计时以及脉冲输出。可通过RS485读取累计齿数以及累计测试时间。

2. 双时间法：预置检定体积为非0

   通过RS485设置预置检定体积为非0。开关信号电平由高变低时立即开始齿轮计数、并实时脉冲输出；检测到第一个脉冲时，累积测试时间开始计时。当开关信号电平由低变高或测试持续脉冲达到预置测试脉冲时，停止齿轮计数、高速计时，并实时脉冲输出。可通过RS485读取累计齿数以及累计测试时间。

   操作步骤：

1. 将检测仪安装于台体上（或根据用户需求安装到位），接通电源

2. 调节镜头上的焦距调节环和识别半径调节按键，使待检测的水表齿轮恰好位于显示屏的识别区域内（识别区域边缘能与水表齿轮边缘重合，如下图所示）；之后可开始检测工作。

3. 检测过程中，用户可通过显示屏实时读取检测数据，也可在检测工作结束后，通过上位机软件读取这些信息。
