SYN010F型宽温铷原子钟
产品概述
SYN010F型宽温铷原子钟是一款为极宽温度环境设计的高性能铷原子钟，能适应-40-+85℃的工作环境，且可在+95℃的环境中保持锁定，在快速激发模式下 60s内锁定，并可适应-55℃的低温环境，外形及安装尺寸兼容X72，是替代X72等国外高端铷原子钟的理想产品，目前广泛应用于时统、导航、通讯及电力设备。
产品功能
1) 输出1路10MHz正弦波可选方波；
2) 可适应-40~+85℃, 可在+95℃时保持锁定；
3) 具有快速激发模式，适应-55℃，极快锁定；
4) 厚度低至18mm，外形及安装尺寸兼容X72；
5) 相位噪声可达＜-120dBc/Hz@10Hz；
6) 通过 RS-232 进行通讯、控制和查询；
7) 标准的镀金 DSUB9 连接器定义所有信号；
8) 前面板带锁定指示灯。
产品特点
a) 高短稳、低相噪、启动快、寿命长、老化率好。
典型应用
1) 军用武器装备；
2) 温度环境严苛的导航、通讯及电力设备；
3) 测试测量仪器仪表；
4) 要求时钟快速启动的设备。

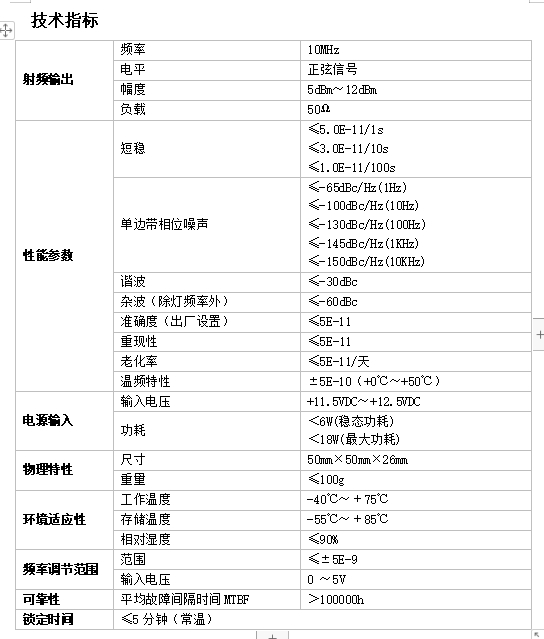

技术指标
|
射频输出 |
频率 |
10MHz |
|
电平 |
正弦信号（可选方波） |
|
|
幅度 |
≥7dBm（典型值10dBm） |
|
|
负载 |
50Ω |
|
|
物理接口 |
SMA |
|
|
路数 |
1路 |
|
|
1PPS输出 （选件） |
上升沿 |
＜10ns |
|
脉宽 |
1ms |
|
|
电平 |
LVTTL |
|
|
负载 |
15pf |
|
|
抖动 |
＜1ns（RMS） |
|
|
物理接口 |
DB-9 |
|
|
路数 |
1路 |
|
|
1PPS输入 (选件) |
接口 |
上升沿有效 |
|
输入阻抗 |
1MΩ |
|
|
路数 |
1路 |
|
|
串行通信 |
接口协议 |
RS232 |
|
接口形式 |
DB-9 |
|
|
Tx/Rx阻抗 |
1MΩ |
|
|
波特率 |
57600 |
|
|
电源输入 |
功耗 |
＜24W()，＜10W(稳态) |
|
输入电压 |
+14～+16Vdc |
|
|
电流（） |
＜1.6A |
|
|
物理尺寸 |
尺寸（长x宽x高） |
89 x 76 x 18 mm |
|
重量 |
205g（典型值） |
|
|
MTBF |
≥100000小时 |
|
|
电气特性 |
工作温度 |
-40℃～＋85℃ |
|
存储温度 |
-55℃～＋85℃ |
|
|
频率变化 |
±2E-9（0℃～＋50℃） |
|
|
频率变化（全电压范围） |
＜1E-11/V |
|
|
地磁效应 |
≤±1.0E-11/Gauss |
|
|
性能参数 |
短稳 |
≤3.0E-11/1s ≤2.0E-11/10s ≤5.0E-12/100s |
|
相噪 |
≤-70dBc/Hz(1Hz) ≤-100dBc/Hz(10Hz) ≤-130dBc/Hz(100Hz) ≤-145dBc/Hz(1KHz) ≤-150dBc/Hz(10KHz) |
|
|
谐波 |
＜-30dBc |
|
|
杂散 |
＜-70dBc |
|
|
准确度（出厂设置） |
±5E-11 |
|
|
重现性 |
±2.0E-11 |
|
|
老化率 |
＜±2E-11/日 |
|
|
数字调节频率 |
范围 |
±5E-7 |
|
最小步进 |
1.0E-12 |
|
|
模拟调节 |
范围 |
±1.5E-9 |
|
输入电压 |
0 ～5V |
|
|
预热时间 |
锁定 |
＜5分钟（@+25℃） |
|
1E-9 |
＜7分钟（25℃） |
