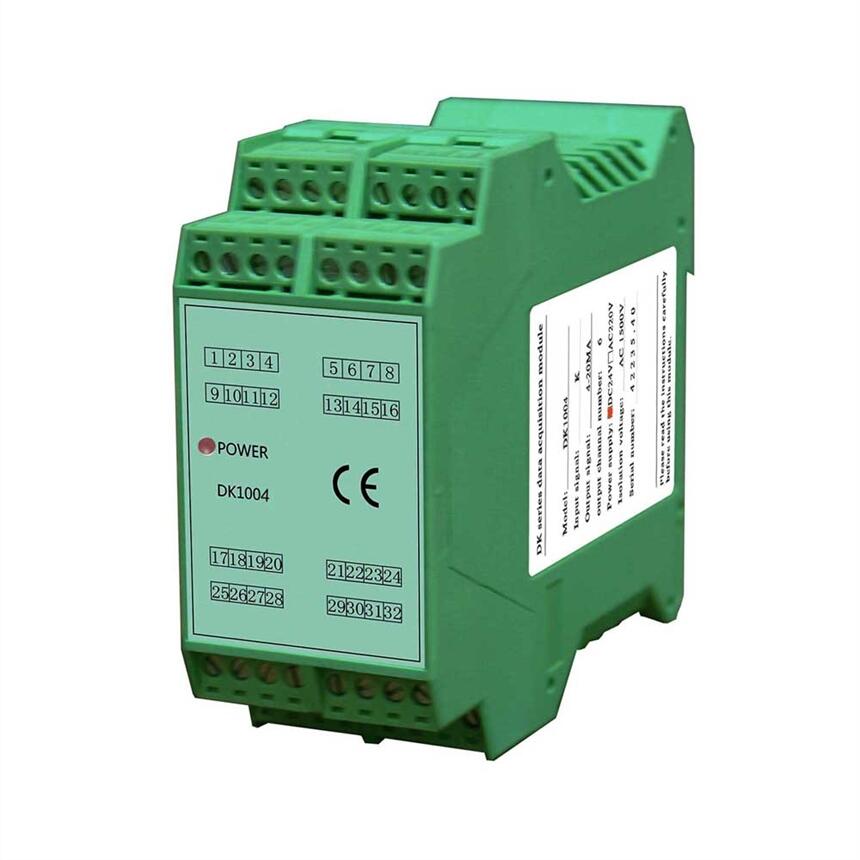

DK1004 1AD,4DA 数据采集模块是集信号采集、变送、DA输出于一体的智能化模块。具有测量精度高、稳定性好、采用模块化结构、配置灵活、线性度好、抗干扰能力强等特点，支持Modbus RTU 通讯。

产品特点

支持24种常见工业标准信号输入；

支持Modbus RTU 通讯;

变送输出方式多样，可接4路输出；

220V AC/24V DC(±10%)电源供电；

信号输入、电源、变送输出三端隔离，隔离电压2000V AC；

体积小巧，安装方便，标准35mm导轨安装；

输入
K
S
R
T
E
J
B
N
WRe3-WRe25
WRe5-WRe26
4～20mA
0～20mA
Cu50
PT100
0～80Ω
0～400Ω
0～20mV
0～100mV
0～1V
1～5V
0～5V
-20～+20mV
-100～+100mV
-5V～+5V

输出

0-（0-5V/0-10V/0-20mA/0-10mA)，

1-(1-5V/4-20mA)

通讯
标准光电隔离Modbus RTU 通讯;

报警
无

其它详细参数

综合测量精度    0.1%FS±1字

AD精度         22位

AD速度         13SPS

变送精度        16位

DA速度          10M SPS

通讯方式         Modbus RTU

输出阻抗        电流输出小于350Ω， 电压输出时大于500K

隔离电压        输入、输出、电源三者间2000V   AC  1分钟

温度漂移        50ppm

电磁兼容性         GB/T 18268(IEC61326-1)

环境温度        0～50℃

相对湿度        ≤85%RH, 避免强腐蚀气体
电源             DC24V（±10%）/AC220V

功耗             功耗≈5W

外形尺寸        宽*高*深：45*100*115mm

安装结构        35mm DIN导轨安装

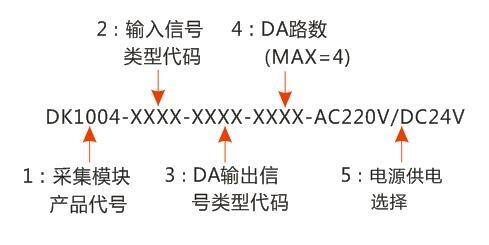

选型尺寸
外形尺寸:(宽*高*深)45*100*115(mm)。

选型示例

第1例：
DK1004-K-4MA20-4-AC220V
该选型为：DK1004数据采集模块，输入信号为K型热电偶，通讯给定DA输出为
4-20MA信号，4路DA输出，模块供电为AC220V。

第2例：
DK1004-PT100-0V10-3-DC24V
该选型为：DK1004数据采集模块，输入信号为PT100铂电阻，通讯给定DA输出为
0-10V信号，3路DA输出，模块供电为DC24V。
