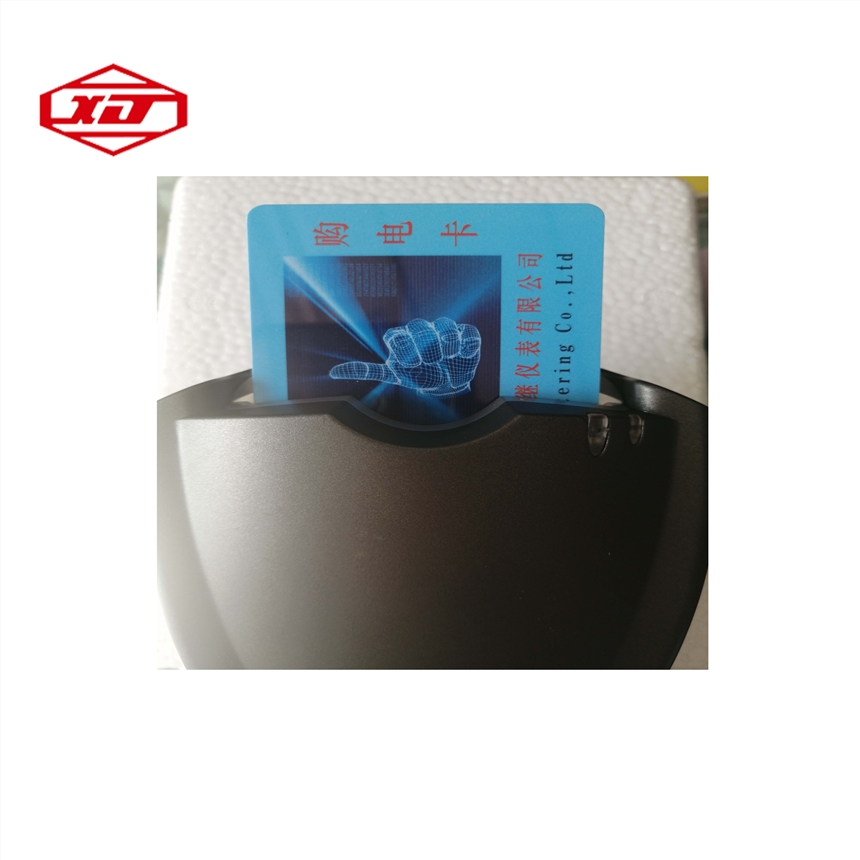

产河南许继仪表DTZY566C三相四线IC卡智能插卡预付费电能表
简介
该三相费控智能电能表（本地费控）是我公司研制开发的新一代智能型电能计量产品，由测量单元、数据处理单元、通讯单元等组成，具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互等功能；采用现代微电子技术、计算机技术、电测量技术、数据通讯技术研制而成；能精确计量电网中的用电数据，正确追溯电网供用电过程中所发生的各类事件，用户可根据实际情况选配内置继电器或外置继电器对用电负荷进行控制。具有脉冲输出，支持CPU卡（本地费控）方式，且使用、维护简单方便，是电力部门在智能电网建设中的理想计量器具。
|
类别 |
标准编号 |
标准名称 |
|
国家 标准 |
GB/T 13384—2008 |
机电产品包装通用技术条件 |
|
GB/T 17215.321—2008 |
交流电测量设备 特殊要求 第21部分：静止式有功电能表（1级和2级) |
|
|
GB/T 17215.322—2008 |
交流电测量设备 特殊要求 第22部分：静止式有功电能表（0.2S 级和0.5S级) |
|
|
国家计量检定规程 |
JJG 596-2012 |
电子式交流电能表检定规程 |
河南许继仪表DTZY566C三相四线IC卡智能插卡预付费电能表
1.1 工作原理
工作原理如图1所示：
图1 工作原理图
电能测量单元对计量信号采样值进行处理，通过对采样值的积分和软件滤波运算获得电压、电流值，通过对采样值的乘积运算获得对应的瞬时功率，然后通过对瞬时功率的积分，得到一段时间内的能量，通过傅立叶变换计算出基波电能及电压电流2～21次谐波含量数据；CPU数据管理单元为系统的核心，综合各个单元返送的数据，生成用户需要的电能数据、瞬时测量数据，完成对计费管理、用电事件管理、用户数据显示管理、用户数据通讯管理等功能。
1.2 功能配置
|
序号 |
类型 |
功能列表 备注：?代表支持 |
备注 |
|
1. |
计量 功能 |
组合有功电能、正反向有功总电能、正反有功电能、正向分相有功电能 |
? |
|
2. |
显示 |
自动循环显示、按键循环显示 |
? |
|
3. |
清零 |
电能表清零 |
? |
|
4. |
测量 |
分相电压、分相电流、总及分相有功功率 |
? |
|
总及分相视在功率、总及分相功率因数 |
? |
||
|
分相相角 |
? |
||
|
5. |
费控 功能 |
CPU卡（本地费控） |
? |
|
内控（外控可选） |
? |
1.3 技术指标
l 准确度等级 有功0.5S级 有功1级
l 参比频率 50Hz
l 外型尺寸 290mm（高）×170mm（宽）×85mm（厚）
l 重量 约2k
l 规格型号与脉冲常数(以实际铭牌标注为准)对照表
|
型 号 |
类别 |
参比电压Un |
参比电流In |
电流规格 |
脉冲常数 （imp/kWh或imp/kvarh） |
|
DTZY566C |
三相四线 |
3×220/380V |
1.5A |
3×1.5(6)A |
6400 |
|
5A |
3×5(60)A |
400 |
|||
|
10A |
3×10(100)A |
300 |
l 电气参数
|
正常工作电压 |
0.80Un～1.2Un（单相）0.70Un～1.2Un（合元） |
|
极限工作电压 |
0.60Un～1.3Un |
|
电压线路功耗(每一相) |
≤1.5W和5VA |
|
远程通讯电压线路功耗 |
≤8W |
|
电流线路功耗(每一相) |
＜0.2VA |
l 其他参数
|
计度范围 |
0～999999.99 kWh , 0～999999.99 kvarh |
l 气候条件
|
正常工作温度 |
-25℃～+60℃ |
|
极限工作温度 |
-40℃～+70℃ |
|
存贮和运输温度 |
-40℃～+70℃ |
|
存储和工作湿度 |
年平均＜75％ |
