一、工艺介绍

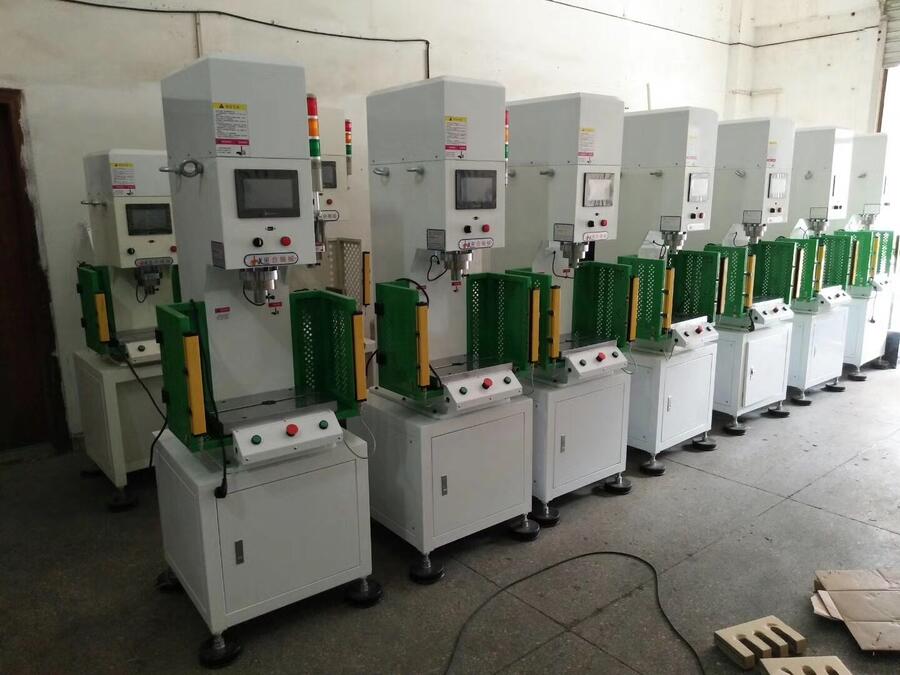

1、 本机采用整体落地 C 型开口式结构，拥有方便操作空间；机身由 Q235 优质碳素结构

钢板去除应力焊接而成，焊接采用 C20 保护焊，焊接后机身整体回火处理，硬度达到

HRC：30-35，使其具有高强度刚性；回火处理后表面抛丸打磨涂刷防锈底漆，再次喷高

光汽车面漆，机身镗加工采用大型精密数控镗床整体一次性加工，加工的平面度、垂直

度、同轴度符合国家检验精度标准。

2、四轴高精密直线轴承定位垂直运动，压头选用 4 根导向柱固定，导柱采用 Cr15 优

质圆钢加工，表面做中频真空淬火、磨加工及镀硬铬处理，硬度达到 HRC：50-55，

可达到抗拉，耐摩擦之效果

二、性能介绍

1、解说：

精密伺服压装机简称伺服压力机、伺服冲压机、电子智能压装设备；伺服压力机是采

用具有 PID 防过冲（过压）功能的伺服电机系统作为驱动动力源结合复杂多元化电气

系统程序控制，通过高精度研磨滚珠丝杠把回转力量改变为垂直方向做直线运动，依

靠装载于驱动部位前端的压力传感器控制管理压力，依靠编码器控制管理位置，同时

向工作对象施加压力，从而达到加工柔性化、智能化目的的装置，能随时精确控制压

装压力/停止位置/压装速度/压装时间，能够在压力装配作业中实现压装力与压入深度

的全过程闭环控制；集预装、定位、压装、装配、测量、统计、分析、纠错、保护、

反馈、更新于一体，全面诠释了精密压装领域的各个要点；采用友好人机界面的大尺

寸触摸屏直观易操作，装有安全光幕及可拆卸式防护网，在压装过程中如有身体部位

伸入压装区域压头将自动返回保证操作安全。可装 LED 万向工作照明灯，实现近距离

补光功能。

2、应用优势：

●节能、环保、安全、低噪、使用和维护成本低●精度高

●压力准

●产量实时记录：轻松查看员工作业效率；

●产品在线评判：全过程控制可以在作业过程中任意阶段自动判定产品是否合格，100%

实时去除不良品，从而实现在线质量管理；

●压装压力曲线实时显示：产品压装时不同阶段的不同压力通过曲线展示，精确确定产品在不同压装深浅度时所需的压力大小，方便对产品做进一步分析；超出设定范围有声色报警并提示；

●位移压力实时显示：产品位移偏差时不同位置的不同压力通过曲线展示，精确确定产品在不同压装位置时所需的压力大小，方便对产品做进一步分析；超出设定范围有声色报警并提示；

●大屏幕设定数据：压装力、压入深度、压装速度、保压时间等全部可以在屏幕上进行数值输入调整；

●100 套工艺储存【可依要求增加】：不同产品压装数据储存，下一次作业时只需输入

压装序号即可，省时，省力，提高效率；

●七种压装模式：多种工作模式很容易完成两段或多段压装工作要求；

●数据存储、提取、打印、查询：保证产品加工数据的可追溯性，便于产品质量控制

管理；

●超出设定值有声色报警并提示正确数值：各项参数报警系统，确保正确压装数据，

避免测试过程中存在浪费产品现象；

●密码保护等：企业机密全程保护；

3、应用领域：

●汽车发动机组件、传动轴组件、转向器组件、齿轮箱组件、水泵等零部件精密压装

●电子产品精密压装●柔软性线路板、硅胶制品等的半切

●影像技术核心部件的精密压装

●电机轴承精密压装应用

●弹簧性能测试等精密压力检测

●自动化装配生产线应用

●科研及特种装备应用

●其他需要精密压力装配的场合

4、压装过程：

整个压装过程分为快进、探测、压装、保压、返回五个阶段。

开机时设备会自动寻找机械原点，设置好参数后，双手按下启动按钮压头将在此位置

以快进速度下降到探测位置，然后以探测速度下降，开始探测过程。探测过程直到所

设定的探测限制位置为止，如到了探测限制位置还未探测到工件，压头将停止动作，

此时可按回按钮返回机械原点；当在探测过程接触压力达到设定值时，压头自动切换

到压装速度开始压装工件。压装到设定位置时将按用户所设定的保压时间保压，保压

时间到压头以设定速度返回至所设置的工作原点。

5、压装模式：

①恒定压装速度、设定精确位置停止

②设定精确压力停止

③设定精确位移停止

④I/O 触发停止

⑤压力/位移两段式模式设定停止

⑥压力/位置两段式模式设定停止

⑦不同压力模式设定停止

6、程序模式：程序模式分为 2 种：①压力模式：压头由上而下压装作业

②拉力模式：压头由下而上拉力作业

7、注意事项：

设备工作间断性 24 小时，定期注入丝杆专用润滑油，半年一次为宜工作环境：电源：单相 220V 或三相 380V（±5%），50/60HZ，无尘车间
