日本FUKUDA福田变压器CP-H 3KVA   日本FUKUDA福田变压器LH 1KVA

形名のご案内  Guidance of Type

?標準在庫品は接地端子付き(※1)のPDFデータとなっております。    ※1 FULシリーズのみ、現在検討中の為、接地端子はありません。   ■ 標準品 >> ■ 特注品 >>     ■ 単相 >> ■ 三相 >> ■ 逆V?スコット >> ■ その他 >>         ■ 単相 FEシリーズ FECシリーズ(函入) LWシリーズ LWCシリーズ(函入) SA21シリーズ SA21Cシリーズ(函入) FUL21?22シリーズ   ■ 三相     top▲       3FE-42シリーズ 3FE-42Cシリーズ(函入)     ■ 逆V?スコット top▲ Vシリーズ VCシリーズ(函入) VWシリーズ VWCシリーズ(函入) STシリーズ STCシリーズ(函入) SWシリーズ SWCシリーズ(函入)   ■ その他     top▲     コード一覧表 1φ 200V/100Vシリーズ 1φ 400V/100Vシリーズ 1φ 400V/200Vシリーズ 1φ 100V/100Vシリーズ 1φ 200V/200Vシリーズ 1φ 100V/24Vシリーズ 1φ 200V/24Vシリーズ 3φ 400V/200Vシリーズ FNT21シリーズ FNT11シリーズ FNT22シリーズ           top▲     単相特注変圧器 函入単相特注変圧器 三相特注変圧器 函入三相特注変圧器 逆V変圧器 函入逆V変圧器 スコット変圧器 函入スコット変圧器

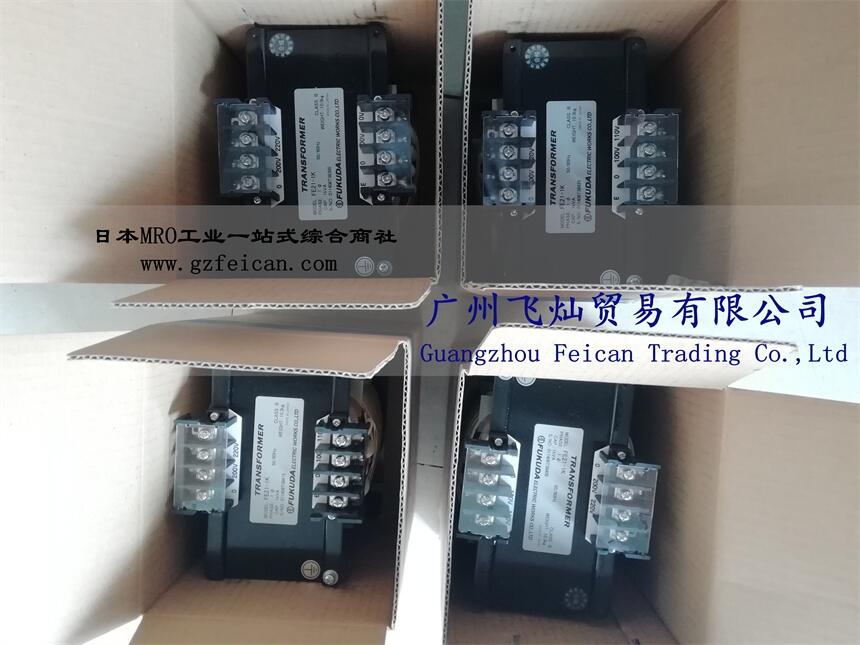

变压器 FUKUDA CP-H 3KVA
变压器 FUKUDA LH 1KVA
变压器 FUKUDA FE21-2K 2KVC
变压器 东一百 SGB-7KVA（380V转200V）
变压器 东一百 SGB-15KVA（380V转200V）
变压器 福田 LH型 1￠2W  P:400-380-360V 750VA 副边  S:110-100V
变压器 福田 LH型 1￠2W  P:400-380-360V 1KVA 副边  S:110-100V（T-92011-M)
变压器 福田 LH型 1￠2W  P:400-380-360V  1.5KVA 副边  S:110-100V(T-95597-M）
变压器 福田 3FE-423K
变压器 福田 LH型 1￠2W  P：400-380-360V 1.5KVA S：110-100V
变压器 福田 LH型 1￠2W  P：400-380-360V 1KVA S：110-100V
变压器 福田 LH型 1￠2W  P：400-380-360V 1KVA S：200-220V
变压器 福田 LH型 1￠2W  P：400-380-360V 1.5KVA S：200-220V
变压器 福田 LH型 1￠2W  P：400-380-360V 750VA S：110-100V
变压器 福田 FE21-300 1￠2W P:220-200V 300VA S:110-100V
变压器 福田 FUL21-200(200VA）
变压器 福田 FE21-1K
变压器 FUKUDA FE21-200
变压器 福田 FE21-300 1￠2W P:220-200V 300VA S:110-100V
变压器 福田 FE21-1K 1￠2W  P220-200 1KVA副边 S110-100V
变压器 福田 FE21-1K 1￠2W  P220-200 1KVA副边 S110-100V
变压器 福田 FE21-200
变压器 日本福田 FE21-500 1￠2W 500VA
变压器 日本福田 FE21-1K 1￠2W 1KVA
变压器 日本福田 CP-H  300VA   50/60Hz   一次电压380V        二次电压380V
变压器 福田 FE42-4KC

単相特注変圧器 ＜ＬＨタイプ?ＤＰ-1Ｈタイプ＞ Order made singlephase transber <LH type, DP-1H type> <<back 図1 図2 図3 相 数 PHASE 1φ 型 式 TYPE LH/DP-1H 周波数 FREQUENCY 50-60Hz 容 量 CAPACITY ～200kVA 1次電圧 PRIMARY VOLTAGE ～600V 2次電圧 SECONDARY VOLTAGE ～600V 上記電圧以外のものも製作できます。お問合せ下さい。 混触防止板（シールド板）付の場合は別途御指示下さい。 結線方式(単三)は御に応じます。 当社、標準電圧以外のもので少量受注の場合は、形名ＬＨ形?ＤＰ-1形とし、1台ずつから少量受注生産を行います。
?形名案内目次 単相特注変圧器 函入単相特注変圧器
■単相特注変圧器(ＬＨ形?ＤＰ-1形)	top▲
容量 タイプ 外形寸法 (㎜) 絶縁 図 W D H h w d ?S Kg 30VA LH形 77 83 92 - 52 55 5 1.3 A 1 50VA 77 93 92 - 52 65 1.6 75VA 86 93 100 - 60 65 2.1 100VA 86 103 100 - 60 75 2.5 150VA 97 103 109 - 65 80 3.3 200VA 106 99 117 - 75 75 3.5 250VA 106 110 117 - 75 85 4.2 300VA 106 115 117 - 75 90 4.6 400VA 115 116 124 - 80 95 6.5 5.4 B 500VA 134 103 140 - 90 85 6.2 600VA 134 112 140 - 90 90 7.3 750VA 134 128 140 - 90 110 8.9 1kVA 153 128 156 - 105 105 8 11.4 1.5kVA 172 174 172 - 120 105 15.5 2kVA 172 200 172 - 120 135 20.2 2.5kVA 197 200 202 - 130 135 10 25.3 3kVA 197 232 202 - 130 155 30.0 4kVA 212 246 219 - 150 注△ 33.2 H 5kVA 212 276 219 - 150 注△ 41.0 6kVA 242 274 244 - 150 注△ 48.5 7.5kVA 260 245 370 315 170 160 13 50.5 2 10kVA 270 270 395 340 170 170 64.5 15kVA DP-1H形 300 260 485 365 200 200 91.0 3 20kVA 320 270 535 395 200 210 117.0 25kVA 370 360 585 405 240 230 150.0 30kVA 370 360 600 420 240 240 167.0 40kVA 380 370 660 480 240 250 215.0 50kVA 注文仕様によります。 according to ordered spec. 60kVA 75kVA 100kVA 150kVA 容量 タイプ W D H h w d ?S Kg 絶縁 図 外形寸法 (㎜) 1φ150ｋVA以上につきましては、別途お問合せ下さい。  注）△ 電圧により異なります。 ※Ｗ?Ｄ?Ｈ?w?d?φs単位（mm） ※4ｋＶＡ以上は吊りボルト付きになります。
