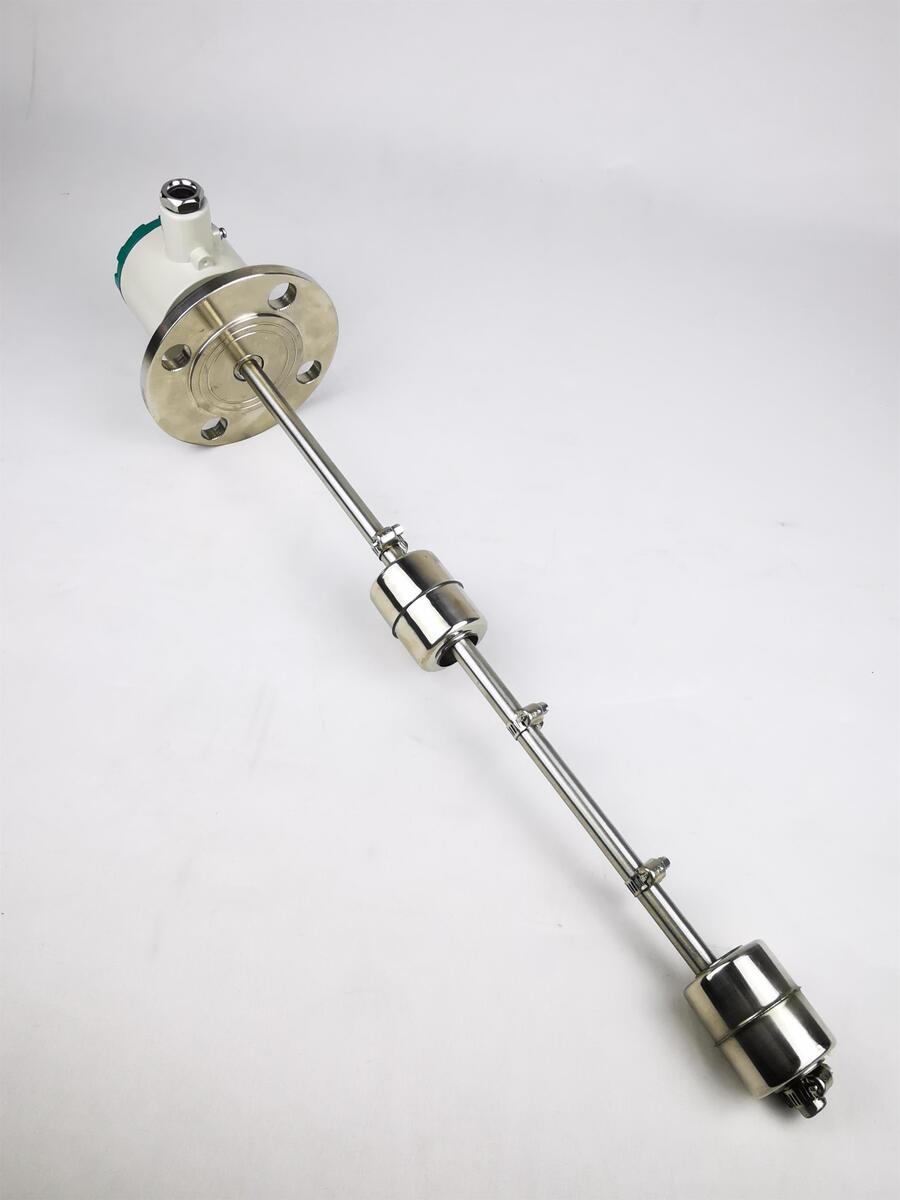

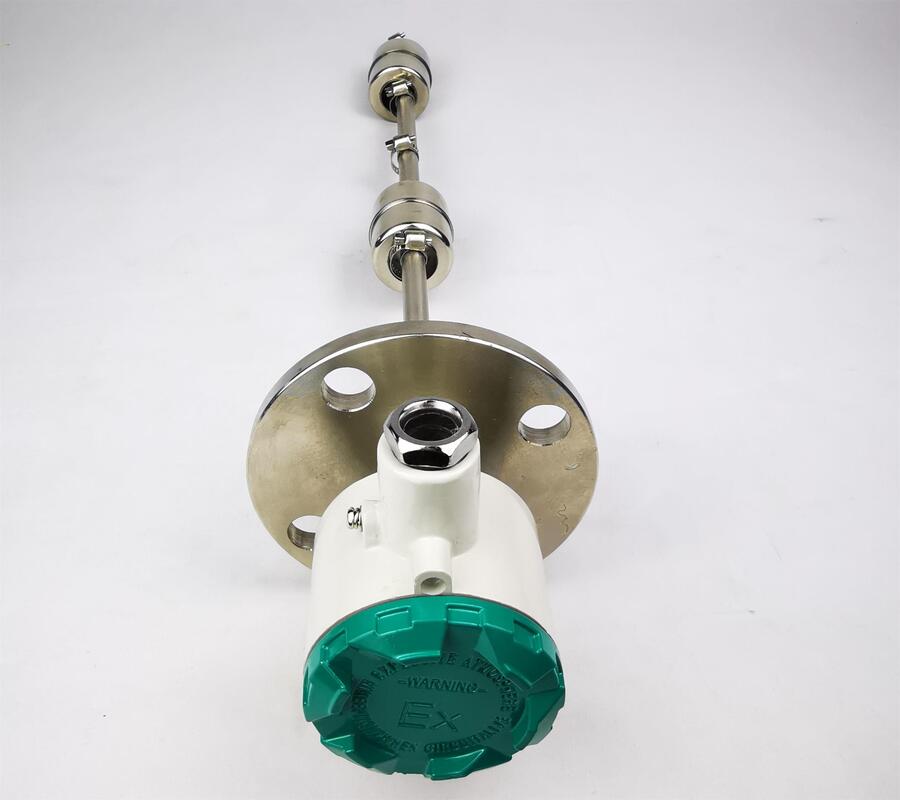

产品简介：

1、浮球液位开关，也称为浮球液位控制器。它是是基于浮力原理和杠杆原理设计的，当容器内液位发生变化时，浮球的位置将随液位的变化而变化。浮球液位开关根据介质温度，压力和腐蚀强度不同来选择材质。特点是显示比较直观，比较安全比较稳定，故障比较少，显示比较清晰、测量范围比较大。主要用于塔、罐、槽、球型容器和锅炉等设备的介质液位检测，它具有比一般机械计体积小，使用周期比较长等。选型时只要材质选用正确，多种性质的液体或压力、温度可使用。

2、浮球液位开关是根据阿基米德浮力原理设计的，当容器的液位变化时浮球也随着上下移动，由于磁性作用，浮球液位开关的干簧管受磁性吸合，从而使传感器内电阻成线性变化，再由转换器将这个阻值的变化转换成4mA~20mA标准直流信号输出，实现液面的远距离检测和控制。

产品参数表：

型号： TYCO-6800

电源电压 24VDC，220VAC

本体材质： 316L；304材质

防爆等级 Exd(ia)IICT6

安装方式： 插入式，法兰安装

是否定制 是

测量介质： 气体

是否进口 否

工作温度： -40-200°C

发货时间： 7个工作日

产品应用：

浮球液位开关的用途液位计的用途:液位计可使用在石油、化工、纺织、轻工、城建、热电、冶金等产业中,用于塔、罐、槽等测量液位高度。

浮球液位开关测量原理：

浮球液位开关由互为隔离的浮球组和触头组二大部分组成。当被测液位升高或降低时，浮球随之升降，使其端部的磁钢上、下摆动，通过磁力作用，推斥安装在外壳内相同磁极的磁钢上、下摆动，其另一端的动触点便在静触头及间连通或断开.  液体都有浮力，而浮球系统是根据液体的浮力而配套制作的，当液位上涨时，浮球系统也相应上涨，同理当液面下降时也相应下降，当上涨或下降到设定的位置时，浮球系统就是会碰到在设定位置的行程计，从而使行程计发出电信号，而电控设备在接到电信号时会马上动作，切断或接通电源，形成自动控制系统。

 安装使用说明：

1、安装位置应远离进水口，否则计会因进水口的波动而造成误动作。

2、若浮球液位开关装置于容器池壁，可加装L型角钢支架。

3、若计装置于搅拌区域，可安装防波管或防波挡板。

4、选择管的内径大于浮球直径的法兰连接管。

5、配线时建议使用多蕊电缆。

6、被控制线路负载需与浮球计接点容量相匹配。

7、被测液体的比重需大于浮球比重。

北京 多点缆式浮球液位开关 厂家津制 新闻

 内部接线安装：

1、当浮球计使用在有马达、继电器、螺管线圈等有电感性负载的电路中，建议在负载两端并联保护线路如：RC(缓冲器)、变阻器、二极管等。

2、当浮球计使用在有电容器、炽热灯泡、很长的电缆线等电容性负载中时，在计的触点间将产生一个骤升电流；建议在浮球计两端并联保护线路，如限流电阻器或突波吸收器等。

浮球计工作原理：

  通常将密封的非磁性金属或塑胶管内根据需要设置一点或多点磁簧计（干簧管），再将中空而内部有环形磁铁的的浮球固定在杆径内磁簧计有关位置上，使浮球在规模内上下起浮，使用浮球内的磁铁去招引磁簧计的闭合，发生计动作，从而使防爆浮球液位开关起到操控感应检查水位液位的功用。

浮球液位开关故障检测方法。

  1、拆下浮子法兰将浮子按箭头向上方向（此时浮子内磁钢在其上半部）装入浮子室，重新装上浮子室法兰，注意装好密封垫并均匀紧固；

2、将液位计下法兰堵死，把净水由上连接法兰口缓缓注入浮子室，如果指示器应有液位指示且灵敏无跳动，则液位计显示正常；

浮球液位开关工作原理：

浮球液位开关是基于浮力原理和杠杆原理设计的，当容器内液位发生变化时，浮球的位置将随液位的变化而变化，浮球的这种位移将通过杠杆作用于微动计，进而由微动计产生计信号。
