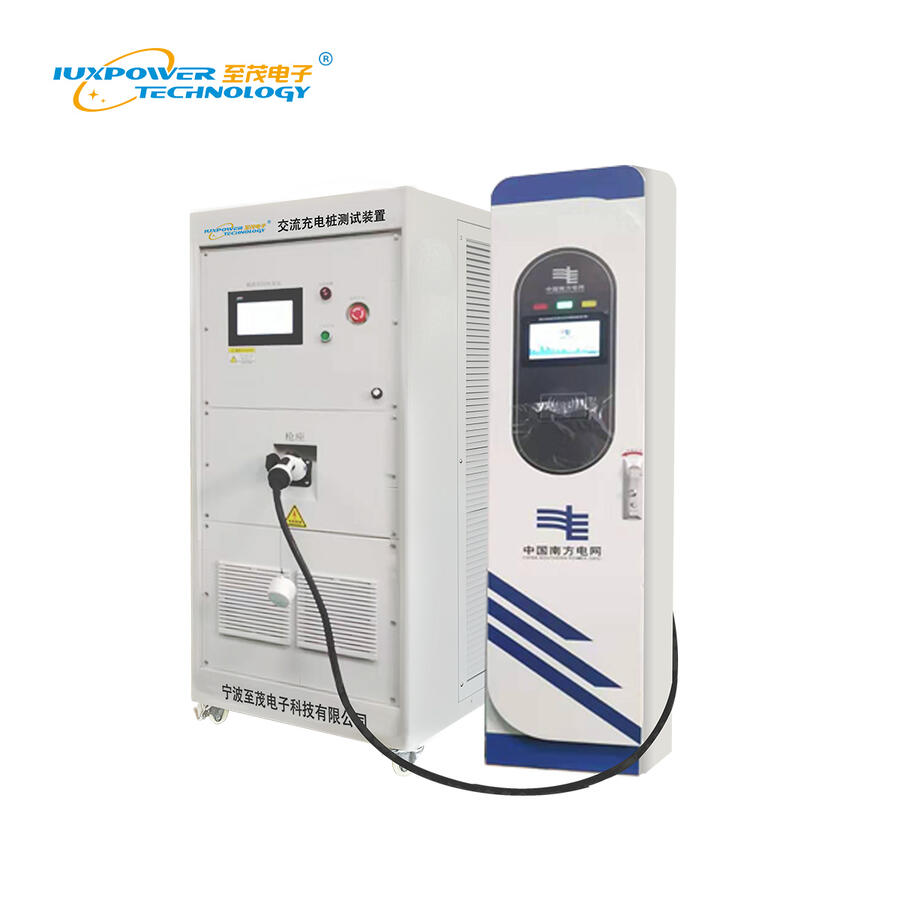

交流充电桩测试装置内置单相或三相数据
产品简介：
交流充电桩测试装置主要应用与交流充电桩产品的在线调试、下线检测、老化试验、功能验证。该测试系统严格参照国标GB/T18487.1-2015和GB/T 20234.2-2015，真实模拟实车充电过程和各种故障，避免采用电动实车作为检测装置带来的测试使用不方便、测试内容不全面、无法模拟正式故障等问题，同时可避免充电桩故障导致测试车辆损坏。该测试系统可测量充电电压、电流、功率和电量；测试CP和CC引导信号，另外可模拟漏电故障，通过大尺寸触摸屏对上述参数进行显示，便于观察和操作。
交流充电桩测试装置内置单相或三相数据
产品特点：
◆ 采用250V/440V 63A(三相)枪座，兼容单三相交流充电桩测试。
◆ 供电方式可选择外接电源供电或充电桩供电；无需外接电源。
◆ 实时检测充电桩CP线上的电压，占空比，频率，并通过占空比按照国标规定计算充电桩的最大输出电流。
◆ 实时检测充电桩上的CC端连接电阻值，依据国标判断连接状态和电缆容量。
◆ 内置单相或三相数据采集卡，实时显示充电桩的充电电压电流数据。
◆ 实时监控充电枪座的温度。
◆ S2开关内置，可选择手动控制或自动控制。
◆ 使用7寸触摸屏操作。
◆ 判断CP电压，CP频率，CP占空比，CC阻值数据的合格范围并显示判断结果。数据均采用国标范围设置。
交流充电桩测试装置内置单相或三相数据
详细参数：
交流充电桩检测装置
产品型号
EVA1010单相
EVA1045S三相
测试电压
AC220V
AC380V/220V 三相亦可单相使用
电流调节
1A～32A可调
1A～70A可调
电压分辨率
0.1V
0.1V
电流分辨率
0.1A
0.1A
测试项目
CP电压、频率、占空比测量、CC电阻测量、充电电压、电流、功率，S2开关控制、CC.CP判 断、负载老化测试、充电桩过流测试。
控制方式
7英寸彩屏控制；
保护功能
短路保护/超温保护/故障保护；
电阻精度
加载精度≤±3%；
允许升温
电阻单元温升不超过400K（此温升下可正常工作）
工频耐压
AC1000V/50Hz,1min,无闪烁和击穿；
散热方式
强制风冷，冷却风流由下至上，风机电源 AC220V/50Hz
工作方式
长时间连续工作制；
工作电源
220Vac/50Hz
环境温度
﹣10℃—55℃
海拔高度
≤2000m；
相对湿度
日平均不大于95%，月平均值不大于90%，无凝露发生
系统标准
符合充电桩新老国标使用
外形尺寸
W480*H750*L700
W650*H1300*L900
重量净重
≤40KG/60KG；
设备颜色
7035；
绝缘强度
F级，负载箱的绝缘符合相关的规定，电阻耐压：≥1000V/1分钟；
充电桩枪座
国标充电枪座63A/32A
适用范围
交流充电桩出厂老化/运维服务
