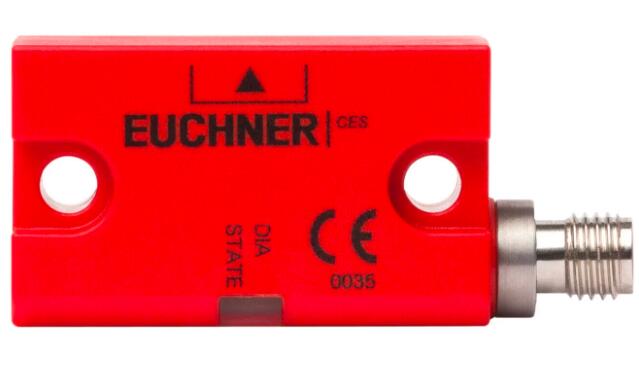

CES-I-AP-U-C04-USI-115150 (订货号 115150)
CES-I-AP-.-C04-系列非接触式安全开关，配有M12，其中针5未使用
配有集成评估电子装置的安全开关
非串联
配有短路电流监控功能
2路安全输出（半导体输出）
安全防护等级4/PL e，符合EN ISO 13849-1要求
三个工作面
PUR接配线电缆，0.1 m，配有M12圆形接插头，5针，针5未使用
特殊编码

安装位置

允许的安装位置

特殊编码安全评估
每个触发块已采用高级编码（特殊编码）。开关仅识别初始化触发块也可以额外进行触发块初始化。仅在识别到最近一次触发块初始化的情况下才可执行此操作。

安全等级依据EN 13849-1
配有内部监控功能的两路冗余半导体输出（安全输出），适用于：

安全等级4/PL e，符合EN 13849-1要求
重要申明：为达到符合EN ISO 13849-1要求的安全防护等级，必须对两路安全输出（FO1A和FO1B）都进行评估。

LED指示灯
STATE

状态LED灯

DIA

诊断LED指示灯

接头分配
接插头（连接面视图） 插针 产品描述 功能 接配线电缆的导线颜色

1 UB 24 V直流电源 棕
2 FO1A 安全输出，通道1 白
3 0V 0 V直流接地 蓝
4 FO1B 安全输出，通道2 黑
5 - 未连接 灰


审批
EAC_RU C-DE.MO05.B.00971/20c_UL_us_E346349_1/1ECOLAB__
工作区
重复精度R
符合EN 60947-5-2标准 <= 10
电气连接值
套期保值
外部（工作电压） 0.25 ... 8 A
额定绝缘电压Ui 300 V
额定冲击耐受电压Uimp 1.5 kV
工作电压DC
UB 24 V DC -15% ... +15% 稳压，残余纹波<5%，PELV
开启时间
安全输出 max. 300 ms
EMC保护要求 符合EN IEC 60947-5-3标准
风险时间，符合EN 60947-5-3标准 max. 260 ms
安全等级 III
电流消耗
无负载输出 max. 35 mA
污染程度（外部，符合EN 60947-1） 3
安全输出FO1A / UFO1B
输出类型 半导体输出，p开关，防短路功能
输出电压
低U(FO1A) / U(FO1B) 0 ... 1 V DC
高U(FO1A) / U(FO1B) UB-1.5V ... UB V DC
额定限制短路电流 100 A
差异时间 max. 10 ms
利用类别
DC-13 24V 150毫安
断态电流Ir max. 0.25 mA
切换电流
每安全输出 1 ... 150 mA
测试脉冲持续时间 max. 0.3 ms
测试脉冲间隔 min. 100 ms
机械值和环境
连接类型 PUR电缆，100 mm，配有5针M12x1圆形接插头，其中针5未使用
拧紧扭矩
固定螺钉 max. 0.8 Nm
就绪状态延时 0.5 s
动态弯曲半径 10 x电缆直径
静态弯曲半径 5 x电缆直径
安装方向 任何
开关频率 max. 1 Hz
安装距离
介于2个开关或2个触发块之间 min. 80 mm
安装类型 安装在金属表面
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP67
电缆环境温度（动态） -25 ... +65 °C
电缆环境温度（静态） -25 ... +65 °C
材料
橡胶支撑 NBR 80 ±5（邵氏）
壳体 塑料，PBT
符合EN ISO 13849-1和EN IEC 62061的特性值
プライバシーション 最大SIL PFHD 类别 任务时间
监测安全防护装置的位置 PL e - 4.1x10-9 4 20 y


杂项
符合UL标准的认证具有以下特点 只能通过2级UL电源或等效措施进行工作
附加功能 内附橡胶支撑
结合CES?A-BBN-161502触发块使用
开启距离
安装位置A + B 30 mm
安装位置C + D 25 mm
安全关机距离sar
y方向/安装位置C + D max. 72 mm
x/z方向/安装位置C + D max. 63 mm
x/z方向/安装位置A + B max. 69 mm
y方向/安装位置A + B max. 77 mm
安全的开关距离sao
x方向/安装位置C + D min. 10 mm
z方向/安装位置A + B min. 15 mm
开关磁滞
z方向/安装位置A + B 1 ... 2 mm
x方向/安装位置C + D 1 ... 2 mm
兼容以下触发块：CES-A-BBN-C04-115271、CES-A-BBN-C04-EX-137527
开启距离
安装位置A或B（前侧） 15 mm
安装位置C或D（宽侧） 11 mm
安全关机距离sar
y方向 max. 60 mm
x/z方向 max. 40 mm
安全的开关距离sao
安装位置C或D（宽侧） min. 6 mm
安装位置A或B（前侧） min. 10 mm
开关磁滞 1 ... 2 mm
结合CES-A-BDN-06-104730触发块使用
开启距离
安装位置A或B（前侧） 19 mm
安装位置C或D（宽侧） 15 mm
安全关机距离sar
y方向 max. 60 mm
x/z方向 max. 40 mm
安全的开关距离sao
安装位置A或B（前侧） min. 14 mm
安装位置C或D（宽侧） min. 10 mm
开关磁滞 1 ... 2 mm
结合CES-A-BDN-06-161742触发块使用
开启距离
安装位置A 26 mm
安装位置C 23 mm
安全关机距离sar
安装位置C max. 72 mm
安装位置A max. 77 mm
安全的开关距离sao
安装位置C min. 10 mm
安装位置A min. 16 mm
开关磁滞 1 ... 2 mm
