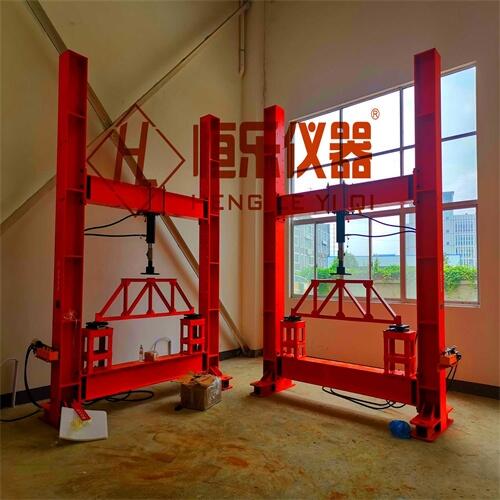

一、大型结构加载实验系统

       通常可以进行多种类型的测试，如静态加载、动态加载、地震模拟、疲劳测试等，以满足不同的试验需求。JINGQUE的测量和控制：为了保证测试数据的准确性和可靠性，大型结构试验系统需要具备高精度的测量设备和稳定可靠的控制系统，能够实时监测和记录试验过程中的各种参数。安全保障措施：由于大型结构试验系统所测试的结构物体通常具有较高的重量和能量，试验系统需要具备安全保障设备和系统，以确保试验过程中人员和设备的安全。

1)作动器：过孔直径60mm,模块化设计。

2)作动器的额定推力：500kN;

3)负荷传感器：高精度轮辐式负荷传感器；

4)负荷测量范围与分辨率：百分之4--百分之100FS,负荷测量分辨力：0.1kN;

5)负荷测量精度：在百分之4-百分之100范围内示值的±1%;

6)加载额定行程：200mm;

7)倾角传感器的角度分辨率高于0.01度；

8)作动器额定速度：2.5mm/s;

1) 四立柱轴间距为2.5m×5.5m；立柱高 8m，长0.45m、宽0.4m；主横梁长6.5m、高1.5m、宽0.65m。立柱间距可随实验需求调节长度。反力框架可组装、可拆卸。估计用钢量约50吨。

2）结构试验加载反力框架采用组合式框架结构，主要由四立柱、主横梁、次横梁等构成，竖向承载反力 4000kN、2000kN、频率10Hz，框架承载力需具有 1.5 倍以上安全系数。

 二、静态电液伺服加载作动器

1、20000kN垂向电液伺服加载作动器，推力：20000kN，拉力：6000kN；行程：600mm。 (±300mm)；

2、主框架单侧水平向电液伺服加载作动器，推力6000kN、拉力4000kN；行程±400mm。

三、控制系统

1、试验软件能进行单层和多高层建筑结构的整体结构拟动力试验和子结构拟动力试验，试验子结构可以取单个柱构件，也可以取单个楼层或多个连续楼层。

2、软件具有试验数据可视化显示功能，试验过程中能够实时时程曲线、滞回曲线、数值显示及结构振动动画。

功能：可用于一下实验

钢结构实验

1）H型钢梁应力分布实验

2）装配式钢桁架应力分布实验

3）装配式钢桁架次应力分布实验

4）球节点桁架应力分布实验

5）型钢柱稳定性测试实验

1)矩形截面梁（适筋梁、超筋梁和少筋梁）的破坏试验；

2)受弯构件斜截面破坏试验（剪压破坏、斜压破坏、斜拉破坏）；

3)其它类梁三点或四点弯曲试验；

4）短柱正压、偏压实验。

结构力学实验

1）结点性质改变对内力的影响实验；

2）刚架结构验证功的互等定理；

3)单榀多层框架位移和内力传递规律。
