产品型号：HD-10C型

产品名称：超声波多普勒流速流量仪

产品用途：明渠/河道/下水道/排水管网等各种满管或非满管的水位流速流量监测

一、仪器简介

HD-10C型超声波多普勒流速流量仪是一款便携式设计，携带轻便，操作简便的测流仪器。应用超声“多普勒效应”原理制成的超声测流仪。用超声波技术探测流速，测量点在机体前方，不破坏流场；测量精度高，测流线性，可测瞬时流速，也可测平均流速；无转动部件，不惧泥沙堵塞和水草缠绕，探头坚固耐用。

二、性能特点

1、测量精度高，量程宽，可测弱流，也可测强流；

2、感应灵敏，分辨率高，不受启动流速限制；

3、响应速度快，可测瞬时流速，也可测平均流速；

4、测量线性，不存在校正曲线的K、C值；

无机械转动部件，不存在泥沙堵塞或水草、杂物缠绕等问题，最适用于泥沙悬浮物含量高，水草等漂浮物多和极其严苛的冰期场合的河流中测量。

三、功能介绍

1、低水位3厘米水域能正常进行水位，流速，流量的测量

2、内置圆形，矩形，梯形断面面积选择

3、迷你型手持主机便于用户携带和测量观测；

4、大屏幕液晶显示具有连续背景光功能；

5、内置完整时钟，方便用户校准和查询时间；

6、配有数据读取软件，实现数据存储、打印和输出功能；

实时显示瞬时流速、平均流速、水深、水温参数；测量模式分自动测量和手动测量，满足不同场合的用途。

四、主要技术参数

（一）流速

1、 测量原理：声学多普勒原理进行测流，浸没式流速传感器

2、 流速范围：-5.00m/s-+5.00m/s

3、 流速频率：5Mhz，声波斜朝上20°

4、 流速精度：1.0%±1cm/s

5、 流速分辨率：0.001m/s

（二）水位

1、 水位量程：0-10m

2、 水位精度：±0.5%

3、 水位分辨率：0.001m

（三）流量

1、 流量范围：1升/秒-99999999立方米/小时

2、 流量精度：±3%，取决于断面

（四）其他参数

1、 低水位测量：淹没传感器上方3cm

2、 供电方式：内置锂电池3.2AH

3、 电缆长度：10米标配，可延长

4、 防护等级：IP68

5、 传感器材质：PE材质

测量方式：便携式

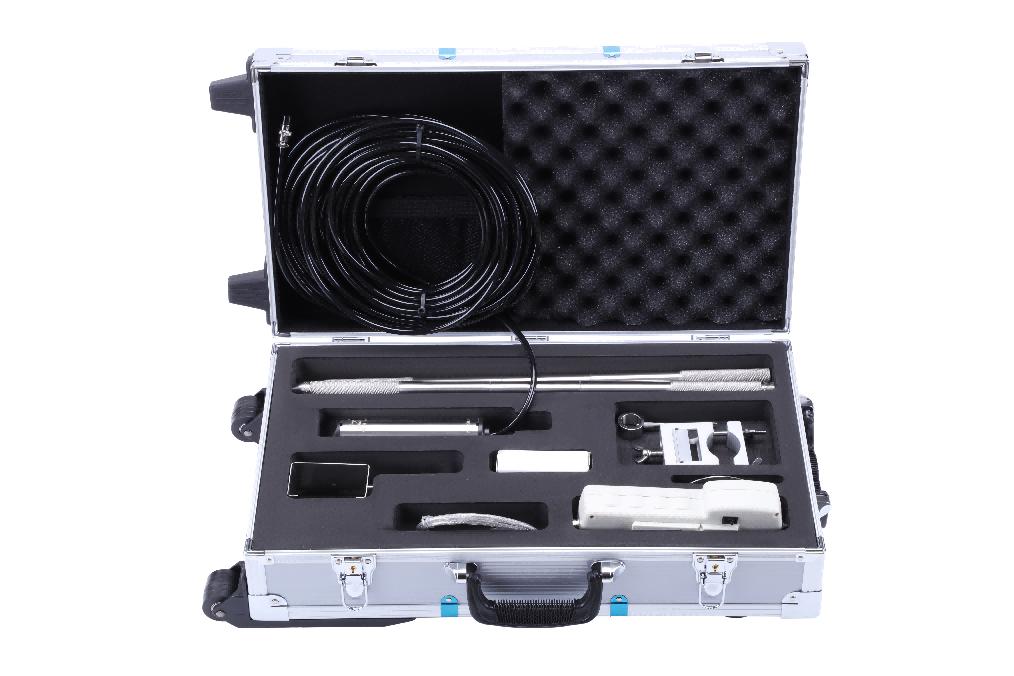

五、产品图片
