介绍

电接点压力表应用于石油、化工、冶金、电站、机械等工业部门或机电设备配套中测量各种流体介质压力。通常，仪表经与相应的电气器件（如继电器及变频器等）配套使用，即可对被测（控）压力的各种气体与液体介质经仪表实现自动控制和发信（报警）的目的。

结构

电接点压力表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。一般电接点压力表是用于测量对铜和铜合金不起腐蚀作用的气体、液体介质的正负压力，不锈钢电接点压力表用于测量对不锈钢不起腐蚀作用的气体、液体介质的正负压力并在压力达到预定值时发出信号，接通控制电路，达到自动控制的报警的目的。

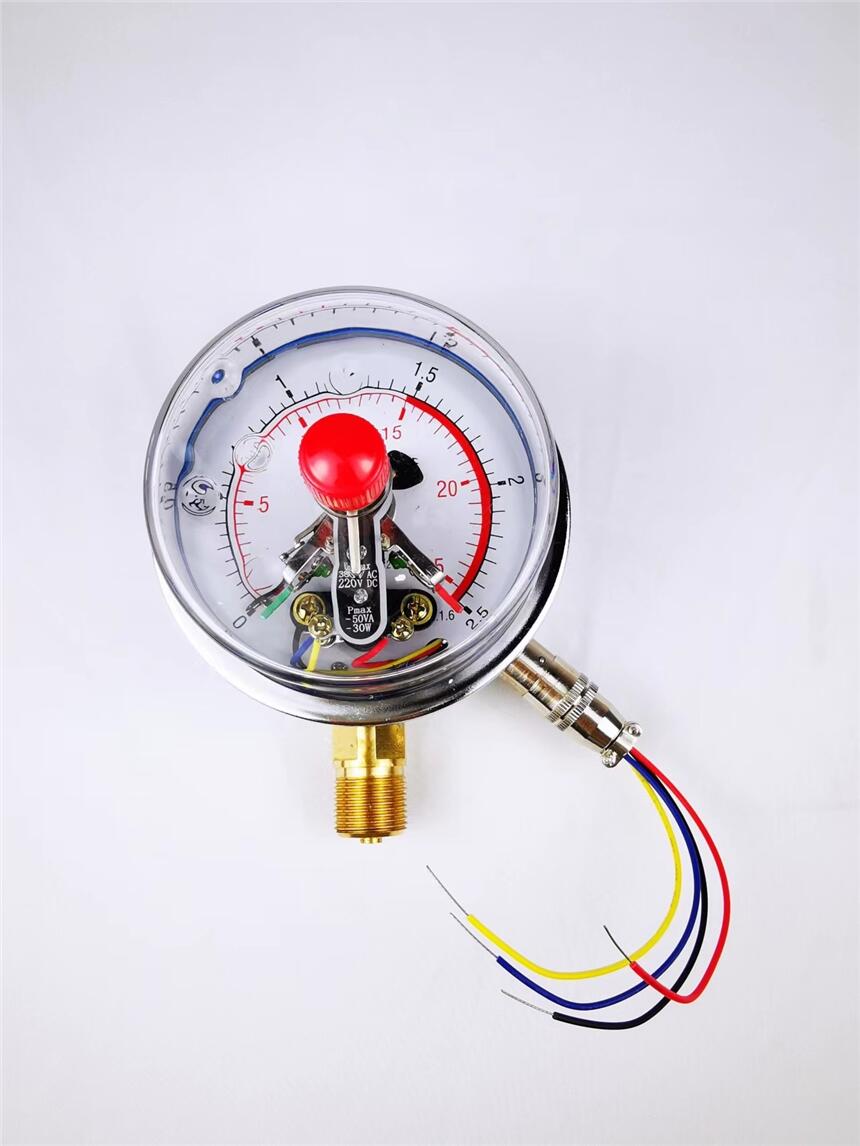

JZYB 电接点压力表 法兰连接 水电站

原理

电接点压力表基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。

电接点压力表参数

精度等级：1.0、1.6（1.5）、2.5

公称直径：Φ50、Φ60、Φ100、Φ150mm

接头螺纹：M10x1、M14x1.5、M20x1.5、G1/2、1/2NPT及其他特殊螺纹

测量范围：0~0.06~100MPa、-0.1~0MPa、-0.1~0~0.06~2.4MPa

测压材质：Cu、304、316L、哈C

介质温度：≤55℃

耐震型冲液：甘油、硅油或其他类别

外壳防护等级：IP65

电接点压力表注意事项

1.应保证电接点压力点的供电电压稳定，电接点压力表工作电压并不大，过大的电力波动容易损伤电路和仪表。

2.避免在高振动环境下工作，相较于其他型号的压力表，电接点压力表对振动环境更为敏感。主要是因为内部电路开关机构容易受震动影响发出错误开关信号。

3.储存和运输时应注意给仪表部分的玻璃面板加装保护装置以免损坏仪表。

4.预设工作压力范围应该在压力表量程范围内1/2到3/4左右，如被测压力相对量程较小则会导致分辨率不足，如被测压力过高则容易导致仪表机械结构损坏或使用周期缩短。

JZYB 电接点压力表 法兰连接 水电站

常见问题处理

电接点压力表过早或过晚发生信号：

是触点位置 不正或触点金属杆松动。触点位置不正，将触点校正垂直到恰当发生信号为止。触点金属杆松动，应设法固牢，较轻微者，采用适当放大游丝，增加游丝的反力矩，也有效果。

电接点装置不发生信号：触点太脏接触不良；信号装置绝缘层受潮；电路不通等；触点太脏，用砂纸打磨除去污物；绝缘层受潮，用热风吹干；电路不通，应查找断路并予以修理。
