室外气象站监测系统 付经理：15553127190
RS-QXZN-M气象监控主机是一款气象站专用控制主机。该设备具有1路ModBus-RTU主站接口（可通过此接口连接我司485变送器：1路风速，1路风向，4路土壤温度+水分，4路土壤电导率+PH，1路空气温湿度，1路噪声，1路二氧化碳，1路大气压力，1路光照，1路雨雪状态，1路紫外线，1路总辐射，1路一氧化碳，1路臭氧，1路二氧化氮，1路二氧化硫，1路硫化氢，1路氧气，1路空气质量）、1路雨量采集（总雨量+瞬时雨量+日雨量+当前雨量），2路继电器输出（选配）；该设备可通过GPRS方式将数据上传值监控软件平台，同时该监控主机还带有1路ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等；该主机还能外接1路LED屏显示（点阵数96*48）。
n 具有1路ModBus-RTU主站接口可接入我司485变送器：风速、风向、土壤温度水分、土壤电导率PH、空气温湿度、噪声、空气质量、大气压力、光照、雨雪、紫外线、总辐射、CO、O3、NO2、SO2、H2S、O2、CO2蒸发量等变送器。
n 外接翻斗式雨量计，可采集总雨量、瞬时雨量、日雨量、当前雨量。
n 选配2路继电器输出，可做远程手动控制。
n 1路多功能GPRS通信接口，只需插入一张手机卡便可将数据上传至远端监控软件平台。
n 具有1路ModBus-RTU从站接口，可外接用户自己的监控主机、PLC、组态屏或组态软件，还可用作外接192*96的室外屏（选配）。
n 可外接1路室外LED单色显示屏，点阵96*48。
n 多种测量要素可自由搭配。
n 不带LED屏显示时，可搭配太阳能电池板和蓄电池，用于野外测量，解决供电问题
n 设备唯一8位地址，易于管理识别，可搭配我司提供的多种软件平台。
参数名称
范围或接口
说明
供电
外部电源供电
220V AC交流电
太阳能供电
配套我司太阳能电池板和蓄电池
（太阳能电池板35W，蓄电池续航时间7天左右）
数据上传接口
GPRS无线
通过GPRS方式上传数据
ModBus-RTU 从站接口
支持外部设备通过ModBus-RTU协议问询监控主机中的数据。
数据采集通信接口
主RS485接口
能够采集485接口的变送器的数据，最长通信距离≥1500米
点阵LED屏显示接口
LED屏显示接口
默认搭配96*48点阵的室外屏
2路继电器输出（选配）
继电器干接点输出
继电器容量：250VAC/30VDC 5A
可用作远程控制
1路翻斗式雨量计脉冲信号输入
采集磁开关脉冲信号进行雨量计量
默认脉冲当量：0.5mm
可上传瞬时雨量、日雨量、当前雨量及累计雨量值。
（默认采用第二路开关量作为雨量计输入）
数据上传间隔
2S~10000S
数据上传间隔2S~10000S可设
RS-QXZN-M为气象主机的基本型号，具体监测要素用户可自己选择。
RS-
公司代号
QXZN-
气象监控主机
M-
M系列
LED
带LED显示屏
DC-12
外接太阳能电池板+蓄电池
Y
外接电源供电
对于我司气象监控主机设备，多种监测要素用户可自由搭配，以下表格中会详细列出可监测的环境变量。需要注意的是，当使用外接LED屏显示时，因为LED屏的功耗问题，此时无法搭配太阳能电池板和蓄电池使用。
序号
说明
1
风速（包含风力和风速）
2
风向
3
土壤温度水分（最多可同时监测4路）
4
土壤电导率+PH（最多可同时监测4路）
5
空气温湿度
6
噪声
7
大气压力
8
光照度（量程0-200000lux）
9
雨雪状态
10
紫外线
11
总辐射
12
雨量（总雨量、瞬时雨量、日雨量、当前雨量）
13
空气质量（PM2.5、PM10）
14
一氧化碳浓度
15
臭氧浓度
16
二氧化氮浓度
17
二氧化硫浓度
18
硫化氢浓度
19
氧气浓度
20
蒸发量
21
二氧化碳浓度
标号
名称
说明
1
主机供电口（DC5mm插座）
2
设备运行指示灯
正常工作为0.5S点亮，0.5S熄灭
3
设备连指示灯
和服务器建立连接时常亮；
和服务器断开连接时闪烁。
4
GSM天线座
接我司配备的GSM天线
5
SIM卡座
放入移动或者联通的普通大卡
6
LED排线座
接LED屏3根排线
7
VCC
ModBus主站接口，接我司485型变送器，可直接对插1拖3的插头线
8
GND
9
485A
10
485B
11
YX1
雨量计接口，接我司脉冲型雨量计
12
GND
13
保留
14
保留
15
继电器1
第一路继电器输出（选配）
16
17
继电器2
第二路继电器输出（选配）
18
19
上行485A
ModBus从站接口，可用于用户接自己的PLC或者其他的上位机软件
20
上行485B
设备清单：（选型不同，设备数量不同，具体以现场实际为准）
■ 百叶盒多合一变送器1台
■ 风速传感器1台
■ 风向传感器1台
■ 立杆1个（2m长度为1个，3m长度由2个1.5m组成）
■ 横梁（U型螺栓1个，M8螺母2个）
■ 气象监控一体机（包括钥匙1把）
■ 托片3个、M4*10螺丝12套
■ 抱箍2个、M10*16螺丝8个
■ 1拖3对插线1根（若现场使用的485变送器大于3台，我司会配备多跟1拖3对插线）
风向安装时需注意方位问题

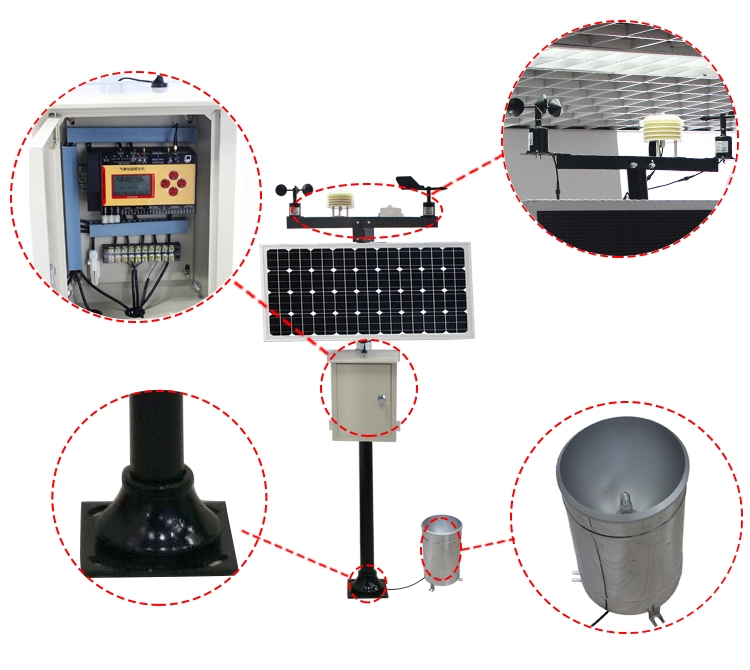

安装完成效果图如下：
所需配件：抱箍2个，螺丝8个
所需配件：配电箱1个、抱箍2个，螺丝8个
接线：依次把3个传感器的线，顺着支架立杆固定住，然后和我司配备的一拖三的线对插，若现场使用的是多个485传感器，我司会配备多个一拖三的对插线，依次往下对插即可，3根线并无区分。
把GPRS天线从LED底部穿孔拉出，吸附在LED箱体外侧或者吸附在防水箱外侧，防止屏蔽网络型号传输。具体接线和出线方式参考下图：
1. 系统概述
1.1 功能特点
1.2 技术参数
1.3 产品选型
1.4监测要素搭配
2. 设备接口说明
3. 设备安装
3.1设备安装前检查
4.2采集终端安装
4.3气象监测一体机安装
4.4防水箱安装
4.5接线及上电
