1. 产品介绍
1.1 产品概述

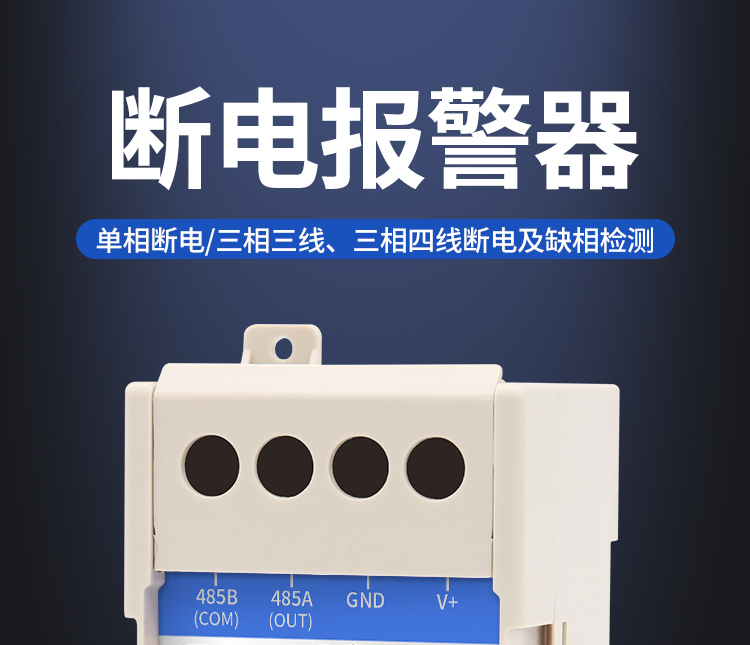

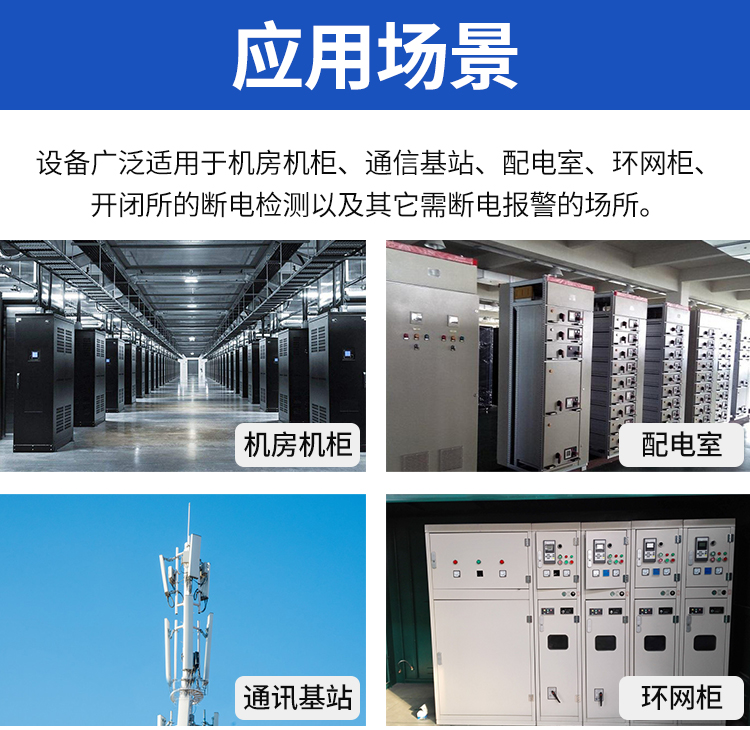

该报警器能够进行单相电断电检测，三相三线、三相四线断电及缺相检测。报警信号可选485输出，亦可选开关量干接点输出。485输出为标准ModBus-RTU，最远通信距离2000米，可直接接入现场的PLC、工控表、组态屏或组态软件。设备采用卡轨式外壳，即可壁挂安装也可现场安装于标准DIN35mm导轨，广泛适用于机房机柜、通信基站、配电室、环网柜、开闭所的断电检测以及其它需断电报警的场所。
1.2 功能特点
1、采用卡轨式外壳，即可壁挂安装也可现场安装于标准DIN35mm导轨
2、兼容检测单相AC220V、三相三相制、三相四线制AC380V，内部算法自动识别外部电网；
3、485输出为标准ModBus-RTU，最远通信距离2000米，可直接接入现场的PLC、工控表，组态屏或组态软件。
1.3 主要技术指标
|
供电 |
DC10-30V |
|
|
最大功耗 |
继电器输出 |
1.2W |
|
RS485输出 |
0.4W |
|
|
检测电压 |
单相 |
|
|
三相三线制 |
||
|
三相四线制 |
||
|
变送器电路工作温度 |
-20℃~+60℃，0%RH~80%RH |
|
|
输出信号 |
继电器输出 |
常开触点 |
|
RS485输出 |
RS485(ModBus协议) |
|
1.5产品选型
|
RS- |
|
仁硕公司代号 |
|
|
|
DD- |
|
断电报警器 |
|
|
R01 |
继电器常开点 |
|
|
N01 |
485通讯（Modbus协议） |
||

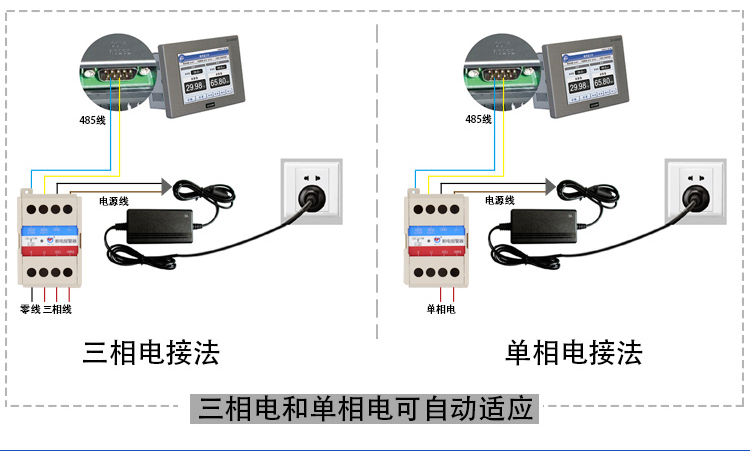

2. 设备安装说明

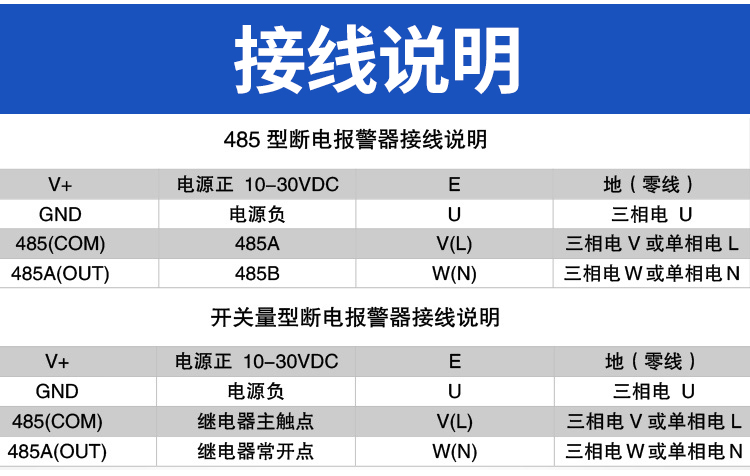

2.3.1 485接口
|
PC标识 |
说明 |
|
V+ |
电源正（10~30V DC） |
|
GND |
电源负(GND) |
|
485A |
485-A |
|
485B |
485-B |
|
E |
地（零线） |
|
U |
三相电U |
|
V (L) |
三相电V或单相电L |
|
W (N) |
三相电W或单相电N |
2.3.2 开关量接口
|
PC标识 |
说明 |
|
V+ |
电源正（10~30V DC） |
|
GND |
电源负(GND) |
|
COM、OUT |
继电器常开触点 |
|

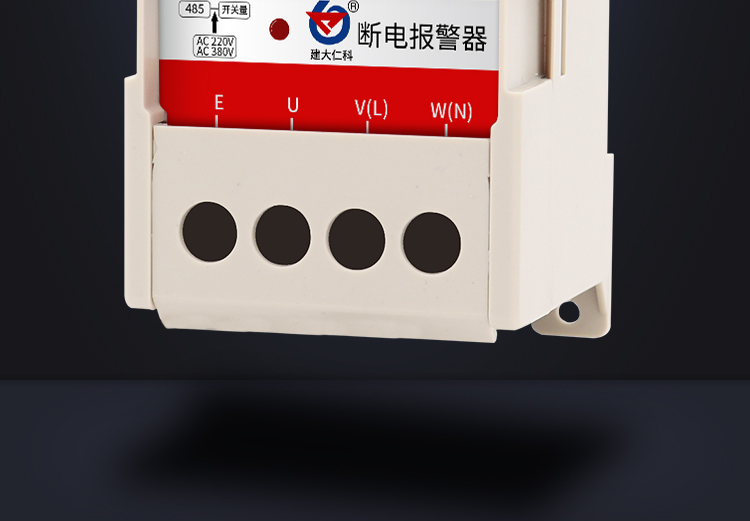

E |
地（零线） |
|
U |
三相电U |
|
V (L) |
三相电V或单相电L |
|
W (N) |
三相电W或单相电N |
应5. 常见问题及解决办法
设备无法连接到PLC或电脑
可能的原因：
1)电脑有多个COM口，选择的口不正确。
2)设备地址错误，或者存在地址重复的设备（出厂默认全部为1）。
3)波特率，校验方式，数据位，停止位错误。
4)主机轮询间隔和等待应答时间太短，需要都设置在200ms以上。
5)485总线有断开，或者A、B线接反。
6)设备数量过多或布线太长，应就近供电，加485增强器，同时增加120Ω终端电阻。
7)USB转485驱动未安装或者损坏。
8)设备损坏。
