1. 产品介绍

1.1 产品概述

该变送器专业应用于管道温湿度测量,采用标准工业接口 4～20mA/0～10V/0～5V 模拟 量信号输出，可接入现场数显表、PLC、变频器、工控主机等设备。采用进口温湿度测量 单元，漂移小、精准度高。管道式安装方式，现场安装方便，采用抗干扰电路设计，可经 受住现场变频器等各种强电磁干扰。

设备采用防水外壳设计，设备具有高亮彩色 LED 显示屏，轮显实时温湿度，保证昏暗的 场所内也能够看清显示数值，探头过滤网采用 25um 高强度不锈钢材料，既能保证气体分子 进入又防止粉尘颗粒及水滴进入，可应用于潮湿、高粉尘场合，经久耐用。

1.2 功能特点

1、温湿度采集，4～20mA、0～10V、0～5V模拟量信号输出；

2、 -40～80℃、-20～80℃、-40～60℃、0～50℃等多种温度量程拨码设置，现场可自由更改，其他量程也可定制；

3、温度精度±0.3℃、湿度精度±3%RH，高精度、低漂移；

4、 接线端子采用军工级弹簧式免螺丝端子，一压一插即可接线，现场即使没有螺丝刀也能快速接好线，可适应线径0.3～2.0mm²；

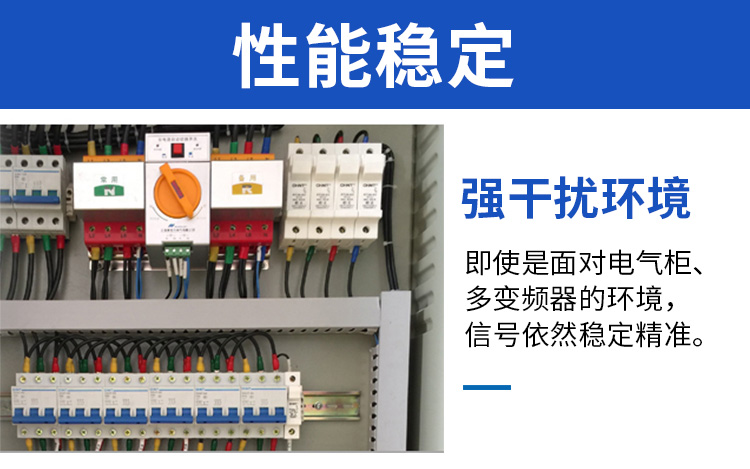

5、 采用专用的EMC抗干扰器件，现场可经受住强电磁干扰，工业级处理芯片，使用范围宽；

6、 10～30V宽电压范围供电，可同时适用于四线制与三线制接法；

7、 法兰盘上带有高品质硅胶密封圈，在安装时，可以确保设备和排风管之间的密封性，大大减少排风管内气体的流出，最大限度的保证了数据测量的准确性。

1.3 主要技术指标

2.产品选型

6.常见问题及解决办法

6.1 无输出或输出错误

可能的原因：

1）量程对应错误导致PLC计算错误，量程请查阅第3章节；

2）接线方式不对或接线顺序错误；

3）供电电压不对（针对0～10V型均需24V供电）；

4）变送器与采集器之间距离过长，造成信号紊乱；

5）设备损坏；
