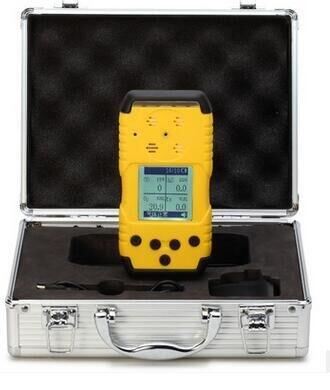

GDC-1有限空间气体检测箱货号s1689

一、主要用途

  根据北京安全生产监督管理局关于有限空间作业安全生产规范有关规定，“实施有限空间作业前，生产经营单位应严格执行“先检测、后作业”的原则，根据作业现场和周边环境情况，检测有限空间可能存在的危害因素。检测指标包括氧浓度值、易燃易爆物质（可燃性气体、性粉尘）浓度值、有毒气体浓度值等。未经检测，严禁作业人员进入有限空间。”，我司在现有产品的基础上，开发了GDC-1有限空间气体检测箱，用于有限空间现场有毒有害的远距离快速测定。

二、技术优点

   测量的有毒有害气体多，包括：可燃气体，一氧化碳、硫化氢、SO2，NH3，NO以及氧气浓度。

   远距离测量（30米，视要求可再延长），最大限度保护操者安全

   体积小、重量轻，便于携带

三、技术参数

a)4合一气体检测报警仪

测量气体种类 可燃气体、一氧化碳（CO）、氧气（O2）、硫化氢（H2S）

测量原理 催化燃烧式传感器（可燃气体）；电化学传感器（CO、O2、H2S）

测量方式 远距离泵吸式

测量范围 可燃气体: 0-100LEL

氧气（O2）: 0~25.0%VOL

一氧化碳（CO）: 0~1000ppm

H2S: 0~100ppm

测量精度 可燃气体: +10%

氧气（O2）: +0.7%VOL

一氧化碳（CO）: +5%

硫化氢（H2S）: +5%

分辨率 可燃气体: 0.01%CH4

氧气（O2）: 0.1%VOL

一氧化碳（CO）: 1ppm

硫化氢（H2S）: 1ppm

报警点设置 全量程可调

电池电量显示功能 实时显示电池电量

显示与声光报警 高亮度数字显示，报警声级80dB

全充电连续工作时间 大于10小时

电源 3.6V可充电锂电池

温度/湿度 0~40℃/≦98%

尺寸/重量 105（L）×56（W）×28（H） mm/250g

防爆型式 ibdI(150℃)防震抗静电ABS机壳

b)气体检测管：SO2，NH3，NO

c)气体采样泵：真空度为25KPa，最大流量8L/min，连续工作时间可达10小时，使用专用充电器。

d)高负压采样器：人工快速采样，分为100mL和50mL两档。

e)体积(mm)：430X340X200(长X宽X高)

f)重量：4Kg

四、配置

1.4合一气体检测报警仪

2.气体采样泵

3.高负压采样器

4.气体检测管

5.充电器

6.校准适配器

KJXJ-2000救生舱集中监控显示系统货号s1690

    概述

KJXJ-2000救生舱集中监控显示系统（以下简称显示系统）适用于煤矿用可移动式救生舱的舱内外环境监测参数的集中监测显示。可完成如下功能：

实时监测过渡室内的O₂、CO2、CO

生存室内的O₂、CH₄、CO₂、CO、温度、湿度、压差

设备室内的CO2、温度

救生舱外的O₂、CH₄、CO₂、CO；

具有人机交互界面，实时显示监测结果。

用于在地面做救生舱试验时的数据记录分析。

2    主要技术参数

2.1 供电电源

额定工作电压：DC12V

额定工作电流：350mA

2.2主要功能

a)     舱内环境参数监测：

      过渡室（舱）内的O₂、CO2、CO，

      生存室内的O₂、CH₄、CO₂、CO、温度、湿度(2套)、压差，

      设备室内的CO2、温度；

b)     舱外环境参数监测：

      救生舱外的O₂、CH₄、CO₂、CO；

c)     具有液晶显示和LED指示功能：

      实时显示（上述提到的）舱内外环境参数；显示时间、系统信息等；LED          指示电源状态、通讯状态等；

2.3模拟量输入（转换误差<5%）

a)     200～1000Hz频率信号。

a)     接入容量：可接入16个传感器；

2.3显示器规格

3    结构特征及工作原理

3.1主要结构

图1 控制器本体外观示意图

3.2电气连接图

图2 内部电气连接图

3.3系统原理

4操作说明

按照接线说明接通供电电源、传感器输入信号、开关输出量等。

LED指示当前控制器工作状态。

通过控制器上的键盘（4个按键），可以切换界面上的菜单，查看舱内参数、舱外参数、设置时间、系统信息等。

关闭控制器开关按钮，切断开关输出量的供电电源，采用人工控制的方式维持救生舱内生存环境。

5使用与维护

1）控制器在使用前应首先核实所使用的电压。

2）控制器要定期检查完好性。

6故障判断及处理

1）控制器界面无显示时，首先检查供电是否正常，接插头是否松动。

2）若供电及连线正常时仍无输出，请联系商品提供商。

7配置：

KJXJ-2000救生舱集中监控显示系统     1套

数据采集器                           1台

激光黑白打印机                       1台

8质量承诺：

凡属产品制造质量问题，由公司实行“三包”。

9配件采购：

产品维修配件须由公司供应。

10存贮

包装后的产品应能在温度为--40℃～+60℃，相对湿度不大于95％的环境中贮存12个月以上。
