RS-QXZN-M气象监控主机：在以下文档中被简称为“监控主机”、“主机”。

目录

1. 系统概述 3

1.1 功能特点 3

1.2 技术参数 3

1.3 产品选型 4

1.4监测要素搭配 5

2. 设备接口说明 6

3. 设备安装 7

3.1设备安装前检查 7

4.2采集终端安装 8

4.3气象监测一体机安装 9

4.4防水箱安装 10

4.5接线及上电 11

4. 参数配置 12

5. 连接软件平台 14

6. ModBus-RTU从站口通信说明 16

6.1接线说明 16

6.2参数设置 16

6.3 通讯基本参数 17

6.4 数据帧格式定义 18

6.5寄存器说明 18

6.6 通讯协议示例以及解释 19

7. 联系方式 21

8. 文档历史 21

1. 系统概述

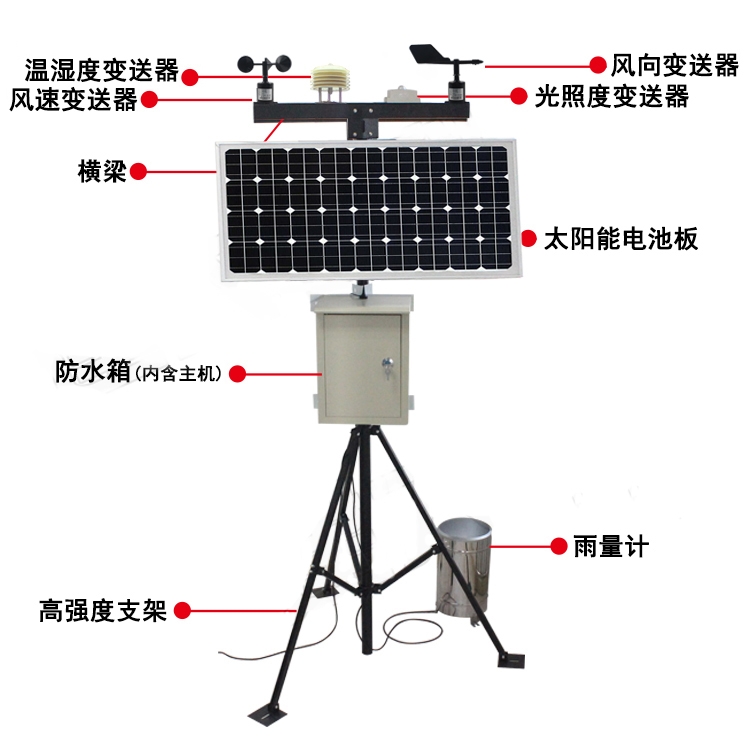

RS-QXZN-M气象监控主机是一款气象站专用控制主机。该设备具有1路ModBus-RTU主站接口（可通过此接口连接我司485变送器：1路风速，1路风向，4路土壤温度+水分，4路土壤电导率+PH，1路空气温湿度，1路噪声，1路二氧化碳，1路大气压力，1路光照，1路雨雪状态，1路紫外线，1路总辐射，1路一氧化碳，1路臭氧，1路二氧化氮，1路二氧化硫，1路硫化氢，1路氧气，1路空气质量）、1路雨量采集（总雨量+瞬时雨量+日雨量+当前雨量），2路继电器输出（选配）；该设备可通过GPRS方式将数据上传值监控软件平台，同时该监控主机还带有1路ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等；该主机还能外接1路LED屏显示（点阵数96*48）。

1.1 功能特点

n 具有1路ModBus-RTU主站接口可接入我司485变送器：风速、风向、土壤温度水分、土壤电导率PH、空气温湿度、噪声、空气质量、大气压力、光照、雨雪、紫外线、总辐射、CO、O3、NO2、SO2、H2S、O2、CO2蒸发量等变送器。

n 外接翻斗式雨量计，可采集总雨量、瞬时雨量、日雨量、当前雨量。

n 选配2路继电器输出，可做远程手动控制。

n 1路多功能GPRS通信接口，只需插入一张手机卡便可将数据上传至远端监控软件平台。

n 具有1路ModBus-RTU从站接口，可外接用户自己的监控主机、PLC、组态屏或组态软件，还可用作外接192*96的室外屏（选配）。

n 可外接1路室外LED单色显示屏，点阵96*48。

n 多种测量要素可自由搭配。

n 不带LED屏显示时，可搭配太阳能电池板和蓄电池，用于野外测量，解决供电问题

n 设备唯一8位地址，易于管理识别，可搭配我司提供的多种软件平台。

1.2 技术参数

1.3 产品选型

RS-QXZN-M为气象主机的基本型号，具体监测要素用户可自己选择。

1.4监测要素搭配

对于我司气象监控主机设备，多种监测要素用户可自由搭配，以下表格中会详细列出可监测的环境变量。需要注意的是，当使用外接LED屏显示时，因为LED屏的功耗问题，此时无法搭配太阳能电池板和蓄电池使用。
