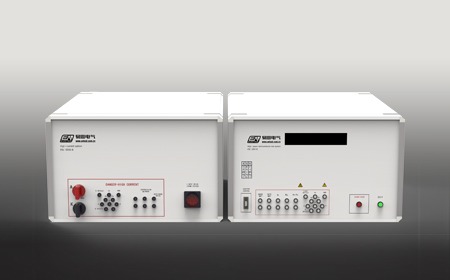

EN-2005B功率器件综合测试系统
系统概述
西安易恩电气 EN-2005B功率器件综合测试系统，设备扩展性强，通过选件可以提高电压、电流和测试品质范围。在PC窗口提示下输入被测器件的测试条件点击即可完成测试任务。系统采用带有开尔文感应结构的测试插座，自动补偿由于系统内部及测试电缆长度引起的任何压降，保证测试结果准确可靠。
面板显示装置可及时显示系统的各种工作状态和测试结果。前面板的小键盘方便了系统操作。通过小键盘，系统可以脱离主控计算机独立完成多种工作。
系统提供与机械手、探针台、电脑的连接口，可以支持各种不同辅助设备的相互连接使用
|
应用领域 |
|||||||||
|
领 域 |
军工院所、高校、半导体器件生产厂商、 电源、变频器、逆变器、变流器、数控、电焊机、白色家电、 新能源汽车、轨道机车检修 等 …… |
||||||||
|
用 途 |
测试分析 器件选型 筛选检验 生产线 自动 批量 测试等 …… 。 |
||||||||
|
|
技术指标 |
||||||||
|
|
主极参数 |
控制极参数 |
|||||||
|
|
指标 |
标配 |
选配 |
指标 |
标配 |
选配 |
|||
|
|
①主极电压: |
2000V |
1000V |
①控制极电压： |
100mV-20V |
80V |
|||
|
|
②电压分辨率： |
1mV |
|
②电压分辨率： |
1mV |
|
|||
|
|
③主极电流： |
50A |
200A / 500A 800A / 1250A |
③控制极电流： |
100nA-10A |
40A |
|||
|
|
|
|
|
||||||
|
|
④电流分辨率： |
1nA |
10pA |
|
|
|
|||
|
|
⑤测试精度： |
0.2%+2LSB |
|
|
|
|
|||
|
|
⑥测试速度： |
0.5mS/参数 |
|
|
|
|
|||
|
|
测试范围 / 测试参数 |
||
|
|
序号 |
测试器件 |
测试参数 |
|
|
01 |
二极管 DIODE |
IR；BVR ；VF |
|
|
02 |
晶体管 （NPN型/PNP型） |
ICBO；ICEO；ICER； ICES； ICEV；IEBO；BVCEO ；BVCBO； BVEBO；HFE；VCESAT；VBESAT；VBE(VBEON)；RE；VF |
|
|
03 |
J型场效应管 J-FET |
IGSS；IDOFF；IDGO；BVDGO；BVGSS；VDSON，VGSON； IDSS；GFS；VGSOFF |
|
|
04 |
MOS场效应管 MOS-FET |
IDSS；IDSV；IGSSF； IGSSR；VGSF；VGSR；BVDSS； VGSTH；VDSON、VF(VSD) IDON；VGSON；RDSON；GFS |
|
|
05 |
双向可控硅 TRIAC |
VD+；VD-；VT+ ； VT-；IGT；VGT ；IL+；IL-；IH+；IH- |
|
|
06 |
可控硅 SCR |
IDRM；IRRM；IGKO；VDRM；VRRM；BVGKO；VTM； IGT；VGT；IL；IH |
|
|
07 |
绝缘栅双极大功率晶体管 IGBT |
ICES；IGESF；IGESR；BVCES；VGETH；VCESAT；ICON； VGEON；VF；GFS |
|
|
08 |
硅触发可控硅 STS |
IH+； IH-；VSW+ ； VSW-；VPK+ ； VPK-；VGSW+；VGSW- |
|
|
09 |
达林顿阵列 DARLINTON |
ICBO； ICEO；ICER；ICES；ICEX；IEBO；BVCEO； BVCER；BVCEE；BVCES ；BVCBO；BVEBO；hFE ； VCESAT； VBESAT；VBEON |
|
|
10 |
光电耦合 OPTO-COUPLER |
ICOFF、ICBO；IR；BVCEO；BVECO；BVCBO；BVEBO； CTR；HFE；VCESAT； VSAT；VF(Opto-Diode) |
|
|
11 |
继电器 RELAY |
RCOIL；VOPER；VREL；RCONT；OPTIME； RELTIME |
|
|
12 |
稳压、齐纳二极管 ZENER |
IR；BVZ；VF；ZZ |
|
|
13 |
三端稳压器 REGULATOR |
Vout；Iin； |
|
|
14 |
光电开关 OPTO-SWITCH |
ICOFF；VD；IGT；VON；ION ；IOFF |
|
|
15 |
光电逻辑 OPTO-LOGIC |
IR；VF；VOH；VOL；IFON； IFOFF |
|
|
16 |
金属氧化物压变电阻 MOV |
ID+ ID-；VN+； VN-；VC+ ；VCLMP-；VVLMP+ ； |
|
|
17 |
固态过压保护器 SSOVP |
ID+ ID-；VCLAMP+, VCLAMP-；VT+、VT-；IH+、 IH-；；IBO+ IBO-；VBO+ VBO-；VZ+ VZ- |
|
|
18 |
压变电阻 VARISTOR |
ID+； ID-；VC+ ；VC- |
|
|
19 |
双向触发二极管 DIAC |
VF+,VF-,VBO+,VBO-,IBO+,IBO-,IR+,IR-, |
