深圳市世纪远景电子设备有限公司经营20余年，拥有庞大的渠道和资源，专业的售后服务，自有工业园设备展厅，可为客户提供最优质成色最新，性价比最高的AXI检测机3DX光检查机X-ray检测机，3Dxray，X射线检测机，，SMT检测客户终生享受服务，故障2小时响应，24小时排除，诚信经营，是您信赖的无损检测设备，3Dxray厂商！
XRAY检测设备通常检测的项目有：
1、集成电路的封装工艺检测:层剥离、开裂、空洞和打线工艺;
2、印刷电路板制造工艺检测:焊线偏移，桥接，开路;
3、表面贴装工艺焊接性检测:焊点空洞的检测和测量;
4、连接线路检查:开路，短路，异常或不良连接的缺陷;
5、锡球数组封装及覆芯片封装中锡球的完整性检验;
6、高密度的塑料材质破裂或金属材质检验
7、芯片尺寸量测，打线线弧量测，组件吃锡面积比例量测等

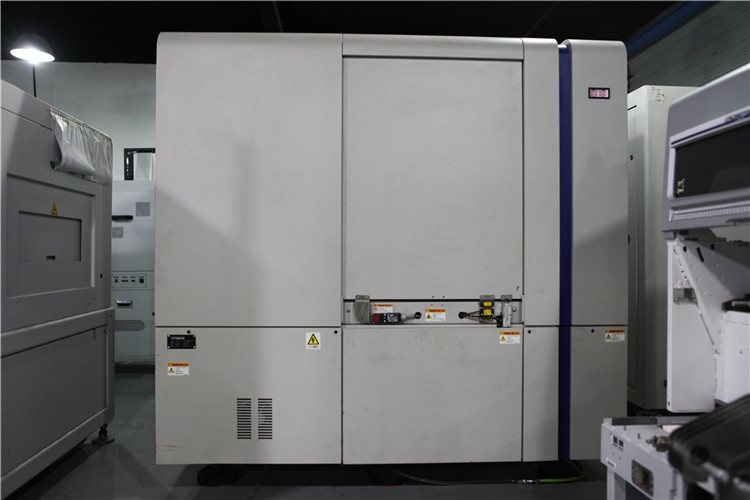

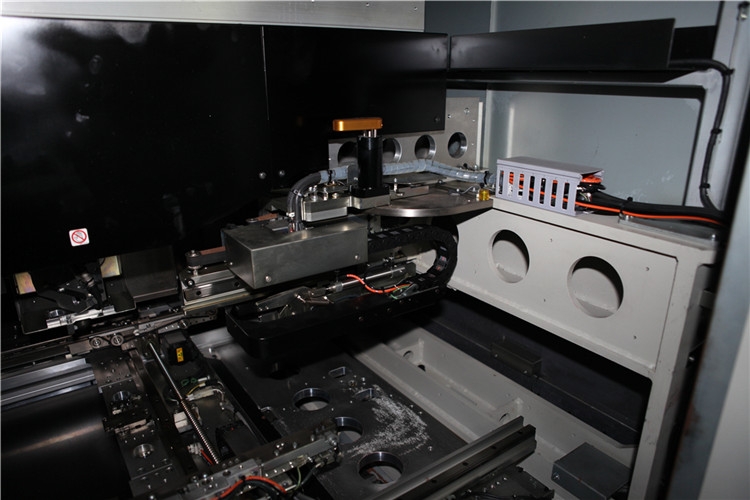

YAMAHA YSI-X AXI在线检测机特点：
3DX射线检查机采用平面切片图像进行检查，是在生产线内检查所有车用电装产品的最佳选择
管电压切换式家电110kV、移动设备70kV
X射线探测器可从TypeHD(广角、高速型)中选择、TypeHB(耐用型)
标准配置X射线、光学、红外线、激光高度感应器的混合式检查机拥有高度的检查可靠性
|
対象基板 |
|||
|
尺寸 |
L100 × W50 ～ L560 × W460mm |
||
|
贴装后的元件高度 |
上面40mm、下面80mm (生产线上使用时为40mm) |
||
|
翘曲度 |
2.0 mm 以下 |
||
|
重量 |
2.0kg 以下 |
||
|
X射线检查 |
TypeHD |
TypeHB |
|
|
X射探测器 |
FOS平板式 |
直接转换式 |
|
|
分辨率 |
7～54μm |
18～54μm |
|
|
最大视野 |
62 × 78mm |
52 × 45mm |
|
|
检查速度 2D-X |
93.7?/sec |
24.0?/sec |
|
|
检查速度 3D-X |
15.5?/sec |
4.0?/sec |
|
|
方式 |
采用X射线CT进行三维断层检查 |
||
|
X射线源 |
微焦点密封管 |
||
|
管电压 |
最大 130KV |
||
|
检查区域 |
3D： L510 × W460 mm、2D： L560 × W460 mm |
||
|
光学检查 |
|||
|
检查速度 |
0.4 秒 / 视野 |
||
|
分辨率 |
10μm / 19μm |
||
|
照明 |
3层圆顶照明、上层R?G?B?红外线、中层R?G?B、下层R?G?B |
||
|
摄像系统 |
数码彩色相机、远心镜头 |
||
|
检查区域 |
L560 × W460 mm |
||
|
激光检查 |
|||
|
分辨率 / 方式 |
5μm (高度方向) / 采用通过激光光束进行三角法测量的测距传感器 |
||
|
检查区域 |
L510 × W360 mm |
||
|
X射线泄漏量 |
0.2 μSv/h 以下 |
||
|
电源规格 / |
三相 AC 200/208/220/240/380/400/416V ±10% 50/60 Hz / 0.4MPa以上 |
||
|
外形尺寸 / 重量 |
L1,710 × D1,883 × H1,705mm（突起部除外）/ 约 2,900kg |
||
深圳市世纪远景电子设备有限公司主要经营的3Dxray SMT检测机 X光检查机 AXI检测机 3DX光检查机 X-ray检测机品牌型号有，英国NORSDON DAGE,日本岛津SHIMADZU，美国GE,德国YXLON.台湾德律。日本欧姆龙等品牌，全新二手均可租赁。
