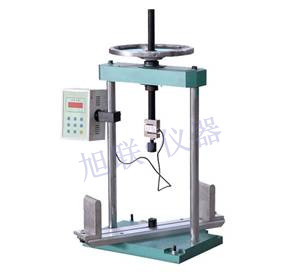

济南旭联人造板抗折试验机，完全符合国家标准，设备的研发过程中完全考虑到了国标中所述的多种测试项目，所以根据厂家的需求，您可以选配相应的试验夹具，就可以轻松的完成多类力学性能指标的试验。

厂家主要用于针对对人造板进行抗折试验的设备的研究，试验力采用手动加载，机器小巧美观，性价比高。

1  性能和用途

该试验机是针对人造板及饰面人造板进行各种理化性能试验测试研制的，能够满足GB17657-1999《人造板及饰面人造板理化性能方法》，进行内结合强度试验、表面结合强度试验、胶合强度试验，静曲强度试验，弹性模量试验，握螺钉力试验等，是人造板各级质检部门和生产企业的理想测试设备，可为您提供准确的试验结果。

2  主要技术规格

本机的主要规格如下：

3  机构简述

该试验机由主机、附件、数显表等三部分组成。

⒊1工作原理

本机是通过转动手轮加荷来实现试件的拉伸、压缩、弯曲、剪切等各项试验。在试验过程中，负荷传感器测定试验力的大小，经过滤波放大和A/D转换，传送到单片机，单片机采集、处理试验数据并显示，同时进行过载判断处理与保护。

试验机工作原理框图如下：

主机 传感器 滤波放大  分档 A/D 单片机处理     显示

⒊2 附件

根据用户人造板的试验要求，本机主要配有的附具以装箱单为准，附图仅作参考。

4  安装与调整

本机作为一种精密的测试设备，其安装、调整及工作环境都有一定的要求，以保证测试结果的准确性和试验机的正常工作。

⒋1试验机的工作条件：

⒋⒈1在室温10-35℃范围内，相对温度不大于80%；

⒋⒈2在稳固的基础或工作台上正确安装；

⒋⒈3在无震动的环境中；

⒋⒈4在周围无腐蚀性介质，无电磁场干扰的清洁环境中；

⒋⒈5电源电压允许的波动范围为AC220V±10%，50Hz；

⒋⒉ 试验机的安装

⒋⒉1用户在开箱前，应首先检查包装箱是否完好，打开包装箱后，对照装箱单检查试验机及附件是否齐全无损，之后，即可取出试验机。

⒋⒉2把试验机置于坚固的平台上，用水平泡找出水平，调整机架下方的四只地脚螺钉，使机器处于水平位置，（要求水平误差不大于2‰）

5  操作面板说明

校 准：按校准键后，可以用上下箭头调整显示的力值，使其与实际的力

值误差减小，达到要求的指标，再按此键保存。（为每年的鉴定用，不要随便动）。

拉、压：按此键调整试验方向，指示灯显示当前的拉伸，压缩试验状态。

上下箭头：校准状态下，按上下箭头键调整力值。

清 零：负荷清零。

档 位：切换量程。

峰 值：按此键切换成峰值状态；峰值指示灯亮，显示此次试验的峰值，再按此键峰值指示灯灭，显示切换为正常状态，同时清掉此次峰值。

复 位：若出现不正常现象，请按此键复位，重新开始。

6  使用与操作

操作人员必须认真阅读本书，清楚操作过程，以免因操作不当造成机器的损坏。

本机的基本操作步骤如下：

6．1开机

6．2 选择试验力档位

根据试件可能达到的试验力，选择合适的试验力档位。

6．3 选择试验方向

根据试验方法，选择[拉]、[压]，指示灯显示当前的拉伸，压缩试验状态。

6．4试验开始

转动手轮加荷，即可开始拉伸或压缩试验。试验完成后，按“峰值”键，峰值指示灯亮，可观察本次试验的最大负荷的最大负荷值，记录试验结果。之后，再按“峰值”键，峰值指示灯灭，退出“峰值”状态。

7  注意事项

7．1注意：非专业人员不得随意调整，以避免试验机示值不准确，使试验机不能正常工作。

7．2试验力不得超过试验机的最大允许试验力，以免损坏传感器和其他机件。

8  试验机校准方法：（计量年检人员使用）

调整方法：

⑴ 插上4芯标定插头（附图2）。

⑵ 选择档位（本试验机按标准分三档，每一档都需要校准标定，并且拉压分开独立校准）。

压力校准：按“压”键,“压”指示灯亮。

第一档：按前面板“档位”键，使“X1”指示灯亮，按“清零”键，使试验力清零，将标准测力环置于试验机上，加力后仪表显示数据，按[校准]键，在校准指示灯亮的情况下，用  ▲▼  键头，将显示力值调到实际值的5‰之内。再按一下[校准]键，使校准指示灯熄灭。

第二档：按前面板“档位”键，使“X2”指示灯亮，按上述方法调整，使示值在实际值的5‰之内即可。

第三档：按前面板“档位”键，使“X5”指示灯亮，按上述方法调整，使示值在实际值的5‰之内即可。

   拉力校准：按“拉”键,“拉”指示灯亮。

将传感器反向，按 [拉] 键，在拉伸指示灯亮的情况下，按以上步骤调整，使拉伸示值在实际值的5‰之内即可。

按出厂要求检验合格后，拔掉4芯标定插头，保护压环值。试验机校准完毕。

注意：标定、校准试验机时使用，插上标定插头，否则操作面板上的[校准] 及▲▼  键头都不管用。校准完毕后拔掉标定插头并妥善保管，以备校准试验机时使用。
