KZB-PC/3型空压机风包超温保护装置是我公司根据《煤矿规程》第四百三十九条的规定，针对对矿山空压机的工作特性和要求研制开发的一种空压机风包保护装置。该装置能对空压机的风包内部温度进行实时检测，具有超温声光提示和自动停止空压机的功能。

KZB-PC/3型空压机风包超温保护装置具有显示数据直观，面板指示和面板控制功能齐全，具有安装调试方便的特点，可对风包及空压机的运行起到有效的保护作用。该装置抗干扰能力强，可广泛应用于煤矿、非煤矿、冶金、化工等行业。

二、KZB-PC/3型空压机风包超温保护装置工作原理

KZB-PC/3型空压机风包超温保护装置通过温度传感器对风包温度信号实施采集，由可编程序控制器接收风包温度信号，经过程序控制器的数据处理和数据比较，当达风包温度到设定的提示温度时，驱动提示输出发出提示信号，当风包温度到达保护温度时，同时驱动提示输出和保护输出，切断空压机急停回路，同时声、光提示。实现对空压机风包的超温保护。

三、KZB-PC/3型空压机风包超温保护装置主要功能：

1.实现风包温度的实时采集，并通过触摸屏显示实时风包温度；

2.提示温度和保护温度可独立设定，实现提示、保护功能；

3.提示温度值和保护温度值通过触摸屏设定，方便直观；

4.风包温度达到设定的提示值或保护值时，提示器发出提示音，通过消音按钮可关闭提示音，减少不必要的噪音；

5.风包温度达到设定的保护值时，切断空压机急停回路，空压机自动停机，通过脱机按钮可选择切除或投入空压机自动停机功能；

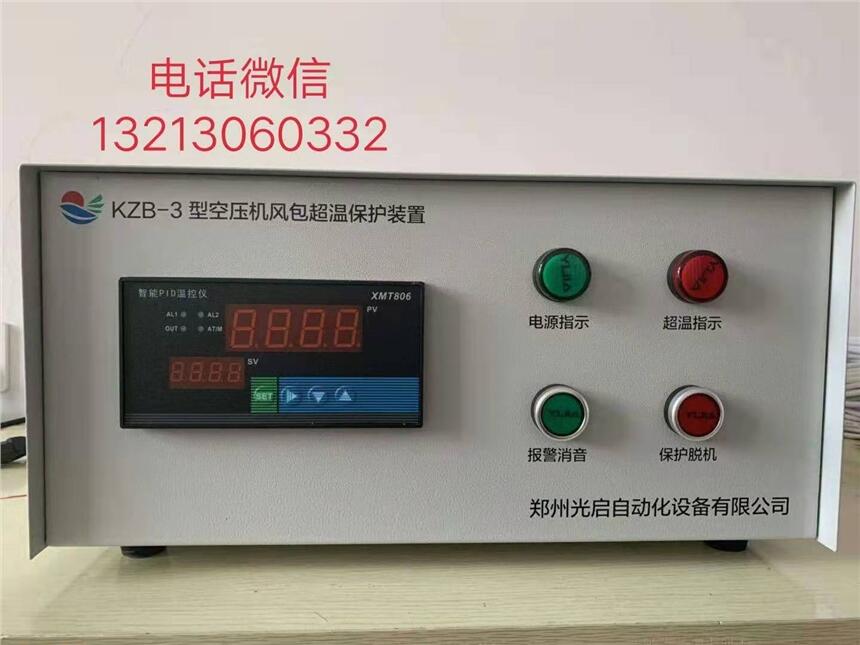

6.装置前面板具有电源指示、脱机指示功能。

四、KZB-PC/3型空压机风包超温保护装置安装

本装置由主机、温度传感器、电源线、连接组件、控制线缆等等组成。其安装过程如下：

1.主机安装：将KZB-PC/3型空压机风包超温保护装置安装于不受雨雪侵蚀及没有腐蚀性气体的室内，并向该装置提供AC220V电源。

2.温度传感器安装：首先取下风包上安装的压力表，将连接组件的直通端与风包的压力表孔连接，然后将取下的压力表与连接组件的侧孔连接，后将温度传感器与连接组件的另一直通端连接。上述各连接点均为螺纹密封连接，连接时需在公母螺纹间缠绕密封材料。完成温度传感器与风包的连接后，将温度传感器数据线一端（航插端）与KZB-PC/3型空压机风包超温保护装置后面板的温度输入接口连接。

3，控制输出安装：核对空压机电气图并判断出空压机急停按钮两组急停中的软件急停组（必须是常闭触点），将控制线串联入该组急停回路，控制线另一端（航插端）与KZB-PC/3型空压机风包超温保护装置后面板的控制输出接口连接。

注意事项；集控式KZB-PC/3型空压机风包超温保护装置与普通的KZB-III空压机风包超温保护装置不太一样，普通的KZB-III空压机风包超温保护装置一控一的只能控制一台空压机和一台储气罐，而集控式KZB-PC/3型空压机风包超温保护装置同时能控制四台空压机四台储气罐，而且是PLC控制触摸屏的，就是可达到一拖四的功效。

由于文字有限，只是大概介绍，想了解更多请致电我们，我们很荣幸给您发送详细资料和具体参数。电话及微信：13213060332
