产品说明Product Debion

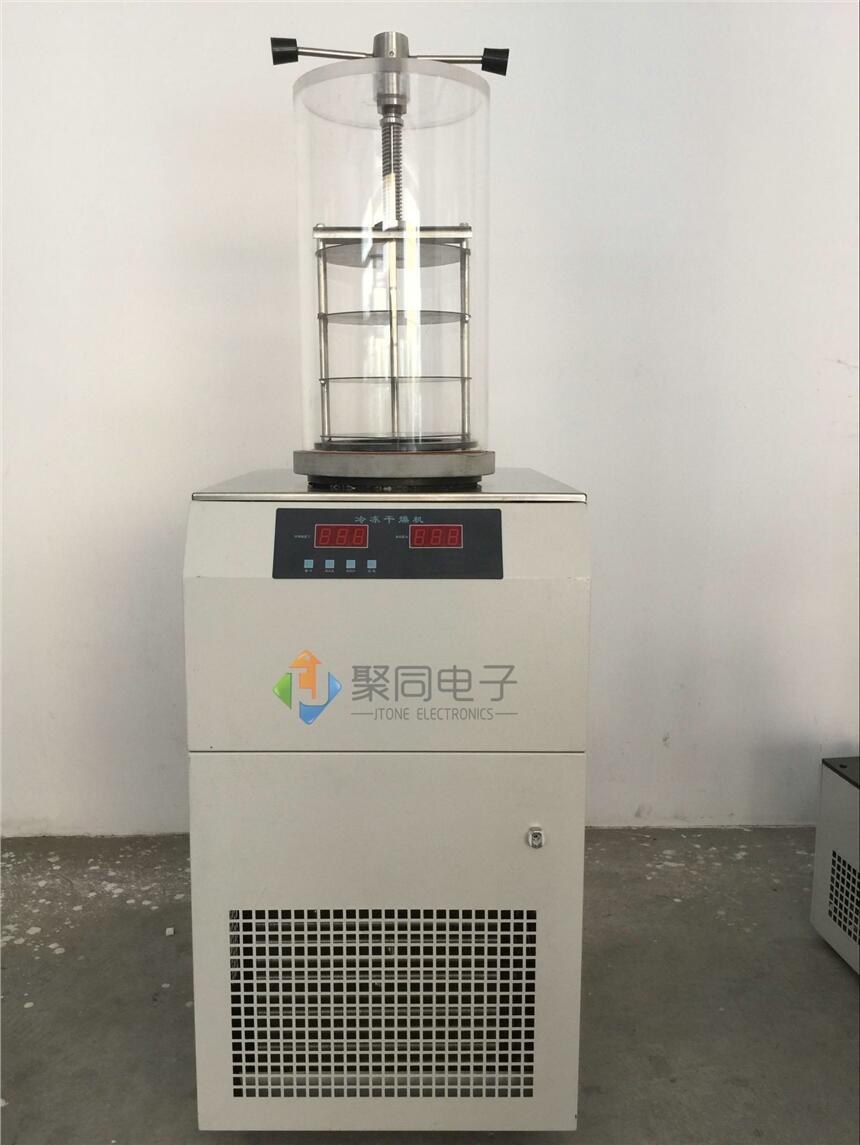

冷冻干燥机是将含水物品预先冻结，然后将其水分在真空状态下升华而获得干燥物品的一种技术方法。经冷冻干燥处理的物品易于长期保存，真空冷冻干燥机加水后能恢复到冻干前的状态并保持原有的生化特性。主要应用于药品、生物制品、化工及食品工业，对于热敏物质如抗菌素、疫苗、血液制品、酶激素和其它生物制品，冷冻干燥技术更能显示其优越性。

主要特征Principal Character

●冷冻干燥机采用不锈钢冷阱和台面，清洁卫生，美观耐腐蚀。
●台式设计，紧凑，占用台面小。
●外形美观，人体工学设计，操作方便。
●采用全封闭制冷机组，温度低，捕水能力强，高效可靠，噪音低。
●采用风冷方式散热，不需水冷却。
●真空连接采用通用标准件，拆卸安装简易方便，密封性能可靠
●冷阱开口大，带样品预冻功能。
●冷冻干燥机的冷阱为全不锈钢，冷阱内无盘管，光洁耐腐蚀。
●冷阱温度及样品真空度均采用LED数字显示,简洁明确;
●聚同设计导流筒，提高冷阱有效面积，快速冻干。
●原装正品充气阀，可充干燥氮气或惰性气体。
●设计的触摸软键可快速准确地实现各功能设置,操作简单方便;
●透明钟罩式干燥室，自然加热，安全直观。
●行业标准真空接口，可与多种真空泵联用。
●设计的不锈钢样品架，普通型样品盘间距可调，层数自由设定;
●样品温度显示（可选配）。

技术参数Technical Parameter

◆型  号：FD-1A-50
◆冷凝温度：-50℃
◆真 空 度：< 15Pa
◆冻干面积：0.12㎡
◆盘装物料：1.2 升
◆捕水能力：3kg/24h
◆样 品 盘：Φ200mm×4层
◆电源要求：220V 50Hz 1100W
◆主机尺寸：405×630×322mm
标准配置

台式主机、2升国产真空泵、普通干燥装置（样品盘4个）

1、冻干面积
冻干机型号中的数字代表该型号冻干机的冻干面积，用户应根据自己的需要，通过计算来确定需用多大冻干面积的冻干机。例如每批需冻干1.8公斤(升)液体量的产品,用物料盘装载物料，每盘装载10㎜厚，则可计算得冻干板层的负荷面积：
A(面积，㎡)=V(体积，m3)/H(高度，m)=0.0018m3/0.01m=0.18㎡
即需选用板层负荷面积为0.18㎡的冻干机。
2、冷阱温度
冷阱是冷冻干燥过程捕获水分的装置，理论上讲，冷阱温度越低，冷阱的捕水能力越强，但冷阱温度低，对制冷要求高，机器成本及运转费用高。冷阱温度为-50℃的冻干适用于一些容易冻干的产品，冷阱温度为-60℃左右的冻干机适用于大部分产品的冻干，冷阱温度为-80℃的冻干适用于一些特殊产品的冻干。冷阱温度对捕水能力的影响实验表明冷阱温度从-35℃下降到-55℃，捕水能力有提升明显，冷阱温度低于-55℃，冷阱的捕水能力提升不明显。因此，在没有特殊需求的情况下，选用冷阱温度-60℃左右是理想的选择。并且采用混合工质制冷技术，在同样制冷机组的情况下，制冷温度低、制冷量大、工作稳定性高、故障率低。
3、降温速率
降温速率体现制冷系统的制冷能力，在空载情况下,冷阱温度应在1小时内达到指标规定的Z低温度。例如，冷阱温度≤-60℃的冻干机，机器从打开制冷开始计时，冷阱温度达到-60℃的时间应不大于1小时。
4、极限真空度
极限真空度体现冻干机的泄漏情况及真空泵的抽气效率。冻干箱的真空度，过去的观点认为真空度是越高越好，现在的观点认为真空度应在一个合理的范围之内。真空度太高了，不利于传热，干燥速度反而下降，但无论如何冻干箱的空载极限真空度应达到15Pa以下。
5、抽真空时间
冻干箱空载的抽空速度，应在半小时之内从大气压抽到15Pa。
6、板层温度均匀性及平整度：
板层温度的均匀性和平整度,对产品质量的均一性有很大的影响,温度均匀性和平整度越好，则冻干产品质量的均一性也越好。冻干机搁板温度控制有加热器型和中间流体型，采用中间流体控制板层的冻干机搁板温度均匀性和平整度好，这种冻干机板层为空心夹层结构，板层的制冷和加热均通过中间流体在板层内部的流体通道循环来实现，因此板层温度均匀一致。钟罩型冻干机的搁板温度控制基本上都是采用加热器，板层温度一致性稍差。但总体而言，医药用冻干机板层温差应控制在±1.5℃，板内温差为±l℃，食品冻干机可适当放宽。
