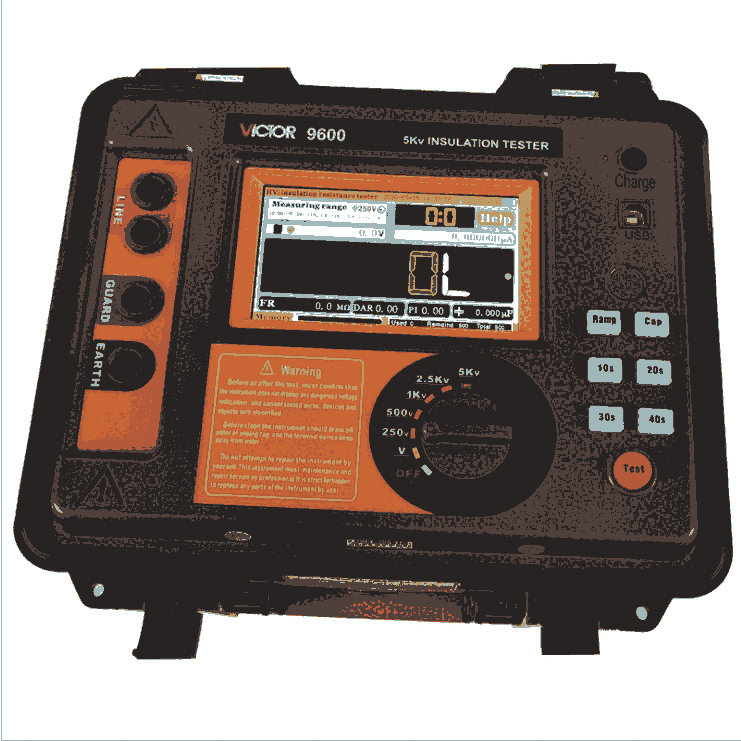

胜利高压绝缘电阻测试仪VC9600兆欧表触摸彩屏电阻表“VC9600”自动储存数据

VICTOR 9600S绝缘电阻测试仪又名兆欧表、高压兆欧表、高压绝缘电阻测试仪等，专用于试验室或现场做绝缘测试。本仪表具有 LCD 大屏幕灰白背光显示、数据存储、数据查阅等功能。同时还具自动计算吸收比和极化指数，高压绝缘电阻测试仪VICTOR 9600S数字智能多用表并自动储存15秒、30秒、1分钟、10分钟数据。分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。数字绝缘电阻表由中大规模集成电路组成，内含高精度微电流测量系统、数字升压系统、自动放电电路。高压绝缘电阻测试仪 VICTOR 9600B胜利万用表只需要用一条高压线和一条信号线连接被测物即可测量。测量自动进行，结果由大屏幕显示，并将结果进行存储。额定输出测试电压范围250V～5000V，（www.tjfangyuanrongtong.com）绝缘电阻测量范围0.01MΩ～5.00TΩ。直流电压测量范围0V～1000V DC，交流电压测量范围0V～750V AC。

VICTOR胜利高压绝缘电阻测试仪VC9600兆 验室或现场做绝缘测试，背光显示

l有电！危险！操作者须经严格培训并获得国家相关电工操作认证才能使用本仪表进行现场测试。注意本仪表面板及背板的标贴文字及图标。

l操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。

l使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。

l仪表于潮湿、结露状态下，禁止使用，以免损坏仪表。

l注意本仪表所规定的测量范围及使用环境。

l仪表后盖及电池盖板没有盖好禁止使用。

l确定导线的连接插头已紧密地插入接口内。

l禁止在易燃及危险场所测试。

l测试线须撤离被测导线后才能从仪表上拔出，不能触摸输出插孔，以免触电。

l请勿在强电磁环境下使用，以免影响仪器正常工作。

l仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。

l请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。

l仪表无自动关机功能，测试后须手动关机。

l仪表必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭。

l长时间不用仪表，高压绝缘电阻测试仪 VICTOR 9600C试验室或现场做绝缘测试请定期给电池充电或取出电池。

l更换电池，注意极性，若无法更换，请联系厂家。

l使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。

l由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存， 由有授权资格的机构处理。

l仪表及手册上的“  ”危险标志，使用者必须依照指示进行安全操作。

三.注意事项

1、PI 标识代表显示的数值为极化指数；

2、DAR1 标识代表显示的数值为 R60Sec/R15Sec 的吸收比；

3、DAR2 标识代表显示的数值为 R60Sec/R30Sec 的吸收比；

4、要显示 PI 值，测量绝缘电阻的时间必须超过 10 分钟；

5、要显示 DAR 值，测量绝缘电阻的时间必须超过 1 分钟；

6、如果在测量时间结束前停止测量，那么屏幕会显示“ ”；

7、如果测量电阻为 0 或者测量阻值超出测量范围，那么屏幕会显示“ ”；

8、如果 PI 或 DAR 的值大于 9999，那么屏幕会显示“OL”。

1、转动 FUNCTION 旋钮开关到 V 档位。

2、将绿色测试线的插头插入仪表的 V 红色端口，黑色测试线的插头插入仪表的 V 黑色端口。

3、绿色测试线的夹子夹住被测物体，黑色测试线夹住被测物体的系统地。如果是家用电缆，则绿色测试线夹住火线，黑色测试线夹住零线。 4、仪表会自动对被测电压进行判断，并显示测试的电压值。如果测

试直流电压，LCD 左侧会显示 DC 标识，代表测试电压为直流电，LCD 中框显示直流电压值。如果测试交流电压，LCD 左侧会显示 AC 标识，代表测试电压为交流电，LCD 中框显示交流电压值。如果测试物体没有电压， 则显示 0V。

注意：对地测试电压，请小心触电或引起其他设备漏电跳闸。该电压测量可当一般的万用表交直流电压测量使用，请确认被测直流电压不超过

1000V，被测交流电压不超过 750V。
