一.概述

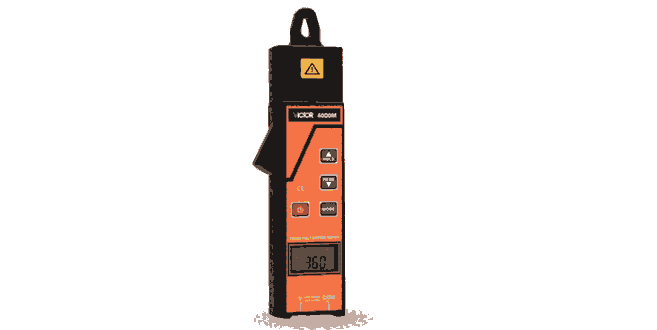

VICTOR 400M单钳相位伏安表又名MiNi相位伏安表，采用单钳设计， MiNi机身，小巧玲珑，其外形美观精致，结构科学合理。能直接在线测试380/220伏电力系统中的相位、电压、电流、漏电流、频率、相序等，能判断感性容性电路，能间接测试功率、功率因数等，非常适合于排线密集的场所及二次计量单位。仪表还具有数据保持、数据存储、智能型三钳数字相位伏安表VICTOR  4300胜利智能多用表数据查阅等功能，广泛适用于电力、石油化工、冶金、铁路、气象、工矿企业、计量部门、科研院校等领域。

二. 技术规格

功    能 在线测试380/220伏电力系统中的相位、电压、电流、漏电流、频率、相序等，判断感性、容性电路，非常适合于排线密集的场所及二次计量单位

电    源 6LR61，9V DC（www.tjfangyuanrongtong.com），连续使用约20小时

测试方式 钳形CT

钳口尺寸 Ф7.5mm×13mm

测量范围 相位：0～360°

电压：0～600V

电流：AC 0.00mA～30.0A(50/60Hz自动)

频率：0～400Hz

分 辨 力 相位1°；电压：0.01V；电流0.01mA；频率0.1Hz；

测量精度(23℃±5℃，80%RH以下) 相位：±3°

电压：±2%±3dgt

电流：±2%±3dgt

频率：±1Hz

显示模式 4位LCD显示

LCD尺寸 长宽35mm×21.5mm；显示域32mm×15mm

换    档 自动换档

数据存储 99组

采样速率 2次/秒

仪表尺寸 长宽厚220mm×45mm×30mm

线路电压 600V以下线路测试

功能切换 按MODE键切换显示测试相位、电压、电流、电压频率，开机默认显示相位

数据保持 按HOLD键保持数据，再按HOLD键取消保持

数据查阅 按READ键进入数据查阅，按上下箭头键翻阅所存数据

溢出显示 超量程溢出功能：“OL”符号显示

自动关机 开机约15分钟后，仪表自动关机，以降低电池消耗

电池电压 当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池

仪表质量 仪表：220g (含电池)

总质量：400g

工作电流 Max 10mA

工作温湿度 -10℃～40℃；80%Rh以下

存放温湿度 -10℃～60℃；70%Rh以下

绝缘强度 2000V/rms(仪表外壳前后两端之前)

适合安规 IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V)

 VICTOR 4000M 仪表还具有数据保持数据存储，数据查阅等功能

三. 操作

1．基本操作

按POWER键开关机。开机后，LCD显示，开机15分钟后LCD闪烁，提示仪表将自动关机，此时再按POWER键仪表能继续工作。

    按MODE键切换显示测试功能：相位、电压、电流、电压频率显示。

按HOLD键锁定并存储数据，锁定数据时“HD”符号指示，仪表自动编号存储，可存储99组数据。

按READ键查阅数据，从01组数据开始，按上下箭头键翻阅所存数据。

进入数据查阅模式后，短按POWER键退出，长按MODE键超过3秒，删除存储的所有数据，数据删除后将不能恢复，请谨慎操作。

2．测试

注 意 相位测试时，仪表的正面为电流流入方向，若电流流入方向反了，则显示相位值会相差180°。

单相或三相四线电压测试时，仪表的电压输入COM端接零线，V端接火线。三相三线电压测试时，仪表的电压输入COM端接B相，V端接A相或C相。测试单相交流电流测试单相交流电压测试单相U-I的相位测试三相四线Ua-Ib的相位

判断感、性容性电路测试三相四线Ua-N电压Ib电流测试三相三线Uab-Ia的相位         测试三相三线Ucb-Ic的相位

测试三相三线Uab电压Ia电流  三相智能相位伏安表VICTOR  4500胜利仪器 测试三相三线Ucb电压Ic电流可以通过测试三相四线Ua-Ia、Ua-Ib、Ua-Ic的相位，来判断三相四线Ia、Ib、Ic之间的相位、相序关系。也可以通过测试三相四线Ua-Ia、Ub-Ia、Uc-Ia的相位，来判断三相四线Ua、Ub、Uc之前的相位、相序关系。同样，可以通过测试三相三线Ucb-Ia、Ucb-Ib、Ucb-Ic、的相位，来判断三相三线Ia、Ib、Ic之间的相位、相序关系。也可以通过测试三相三线Uab-Ia、Ucb-Ia的相位，来判断三相三线Ua、Ub、Uc之间的相位、相序关系。双钳数字相位伏安表VICTOR  4100高精度多用表上诉判断三相四线及三相三线电流间、电压间相位、相序的方法有很多种，测试时要注意不同的接线方法，双钳数字相位伏安表VICTOR 4000胜利万用表以免接错。
