SINAMICS DCM
直流调速器与控制模块
■ 概述:

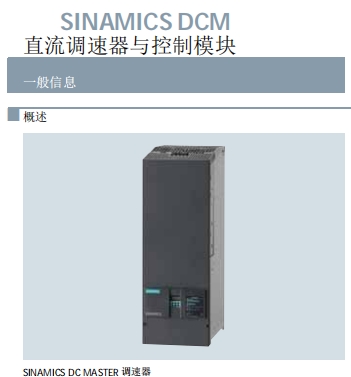

SINAMICS DC MASTER 系列包括直流调速器和控制模块。
直流调速器包含用于连接三相供电系统的内置装置。这可为直
流调速驱动提供转子和励磁供电。额定直流电流范围为 15 到
3000 A，并可通过并联进一步提高。
根据实际应用情况，提供有两象限运行型和四象限运行型调速
器，并配有集成励磁功率单元。由于调速器集成有参数设置装
置，因此不需要任何附加设备进行参数设置。所有与开环和闭
环控制相关的功能，以及所有监控和辅助功能都由微处理器系
统处理。设定值和实际值可以作为模拟量或数字量输入。
SINAMICS DC MASTER 控制模块是 SIMOREG CM 的后续产品，
主要用于对直流驱动进行改造和升级。

■ 优点:
1. SINAMICS DC MASTER 系列产品丰富多样，所需培训时间更
少、成本更低，产品使用了大数量的相同部件。
SINAMICS DC MASTER 标准系列产品无缝覆盖极宽范围的电
流和电压。采用三相供电接线。此外，也可采用单相供电接
线，大额定直流电流 125 A。
2. 功能和性能方面具有灵活的扩展能力。
产品系列丰富，有许多选件，可以让直流调速器，无论是在
技术上还是经济上，都能佳满足客户需求。不同的客户需
求，包括接口类型和数量以及计算性能和转速，都可通过选
择标准 CUD、 CUD 或者组合使用两者来准确满足。
3. 由于能够快速、简便地更换组件，显著提高了工厂和系统可
用性。
可更换组件的设计使它们能够实现快速、简便的更换。可以
随时检查可用备件情况，并指定到调速器的序列号。

一般技术数据
相关标准
EN 50178     用于带电子设备的电气功率设备的安装规则
EN 50274     低压成套开关设备和控制装置：防止 - 防止外直接接触的带电部件
EN 60146-1-1 半导体变频器：一般要求和电源换相变频器；基本要求规范
EN 61800-1 变频调速驱动系统，第 1 部分 - （直流调速器）一般要求 - 低压直流调速系统的额定值规范
EN 61800-3 变频调速驱动系统，第 3 部分 - EMC 产品标准，包括规定的测试方法
EN 61800-5-1 变频调速驱动系统 - 第 5-1 部分：安全相关要求 - 电气、热力和能源要求                                                                                  腾讯     25589       30350     李S
IEC 62103 （与 EN 50178 相同） 用于带电子设备的电气功率设备的安装规则
UBC 97        统一建筑法规
