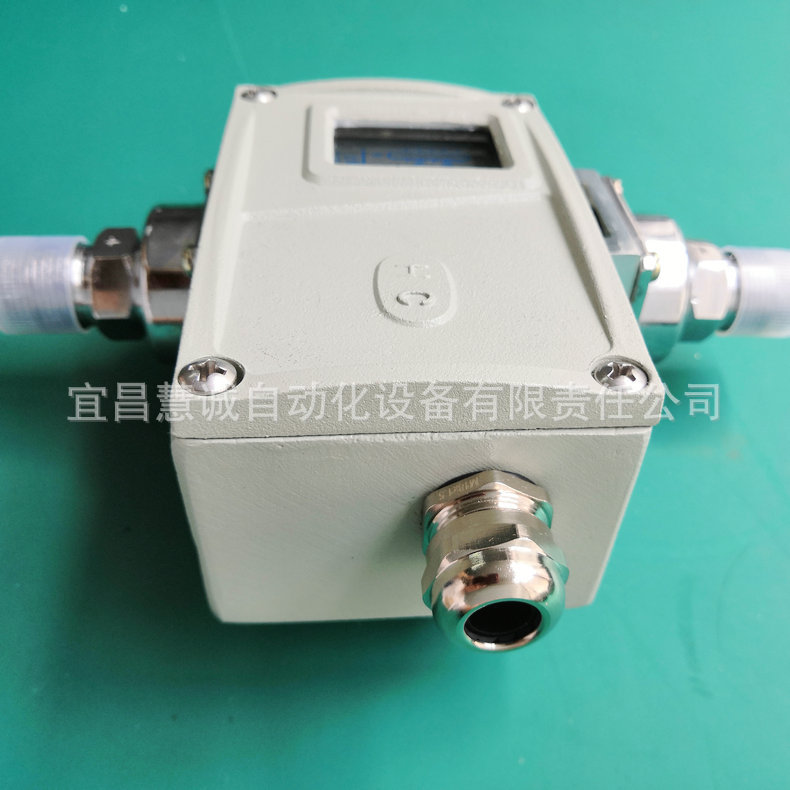

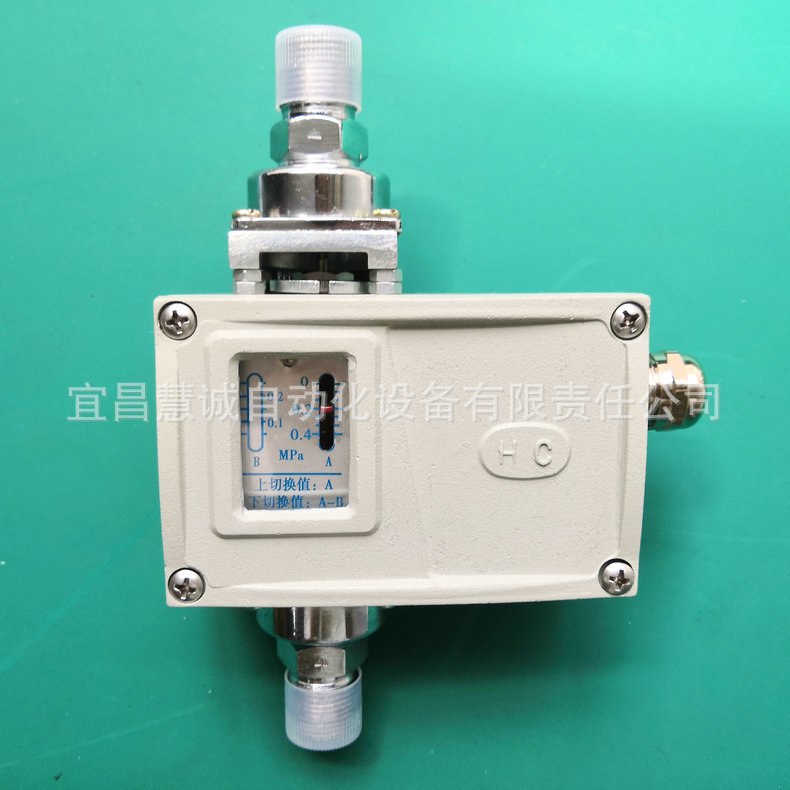

? ? 宜昌慧诚自动化设备有限责任公司优价生产、销售的HYW-C系列差压开关，差压控制器，压差开关，油滤压差开关，水处理差压开关，过滤器差压开关外壳为金属铸铝壳体，防护等级为IP65，可防水、防尘。强度和抗干扰性较好，可在恶劣环境中使用，比起一般薄铁皮外壳和工程塑料外壳来说更适合于专业工控场所。本产品采用高精度感压元件。高、低压容室对称设计，具有测压范围宽，稳定性能好等优点。本产品带有设定值指示针指示刻度，无须开盖即可设定量程和上下限可任意调节。
? ? 水处理差压开关，滤网压差开关，过滤器差压开关，差压控制器主要用在冶金、化工、石油、钢铁、机械、制冷设备、冷冻设备、水泵的差压控制、低水位保护差压控制、环保水循环差压控制、炉膛差压控制、平油炉差压控制、电厂、水泥、食品、船舶等行业的气体、蒸气及水、油等液体压力设备和其它工业设备执行机构配套上，进行前后管道，或两端管路的监控、报告、联锁保护，实现二位自动控制。本品符合GB5010-35所规定的机械振动条件。
一、技术性能：
1、量程调节范围（MPa）：

2、上限使用压力：8.0MPa；
3、介质温度：0～120℃；
4、工作介质粘度：＜1×10-3m2/s；
5、环境温度：-20--70℃；
6、介质温度：普通0--80℃，高温0--300℃；
7、抗震性能：max20m/s；
8、重复性：≤±1.5%FS；
9、压力联结接口：1）、外螺纹M20×1.5；内螺纹ZG1/4″共为一体（接口在两侧）；
2）、内螺纹M12×1.25；
3）、通过转换接头联结φ6.2铜管或不锈钢管；
4）、用户自选。
10、继电器触点容量：1）、 AC380V 6A；2）、AC220V 5A ；
3）、24VDC 2A；
11、开关接点型式：采用高性能单刀双掷开关。其中C—公共端接点、NC—常闭端接点、NO—常开端接点；动作方式为压力上升C--NO通，压力下降C--NC通。
12、电气引线接口：M16×1.5密封防护接头；
13、外壳防护性能：IP65，金属铸铝壳体；
14、壳体尺寸（长×高×厚）：105×65×50mm。
二、型号规格选型：

? ? HYW-CB单腔扩管螺纹转换型差压控制器；HYW-CD双腔同边外螺纹型差压控制器；HYW-CS双腔上下两侧型差压控制器；HYW-CJ双腔上下经济型差压控制器；HYW-CW远传差压控制器；HYW-CG高温型差压控制器； HYW-CEX—防爆型差压控制器。
三、选型及安装：
1、设定值选在调节范围的15％～85％之间。
2、介质、温度、材料要匹配（高温订货时请注明温度）。
3、安装方式多样化，可任意安装，均能正常工作。
4、如有特殊选型或安装请订货时注明和提供相关技术要求。
四、宜昌慧诚自动化设备有限责任公司提供的还有差压控制器高低压力接口在同上下两侧的差压控制器、低价经济型差压控制器销售。
五、检验、校验方法：选用0.01-0.3MPa范围的差压控制器，要求压力下降至0.15MPa(下切换值)发出触点信号，其操作步骤如下：
将产品旋入油压压力校验台的螺纹口中，按实际工作压力对产品施加2分钟的压力后，方可进行设定。
● 将万用表接到输出导线上；
● 旋下控制器顶上的螺钉；
● 将正负压差加至0.15MPa，此值可从标准压力计中读出；
● 松开紧定螺钉；
● 用一字扳手，顺时针旋动设定值调节螺内六角槽，使设定值有小变大，直至开关触点在0.15MPa处切换；
● 调节校验台压力在0.6MPa上下来回变化，检验压力下降时是否是0.15Mpa，此值即为要设定的下切换值。其对应的上切换值在0.16-0.17MPa之间；
● 旋紧紧定螺钉。
● 调试完毕。

?

?

1、型号及名称、差压范围、静压、计量单位、精确度等级；
2、接头和波纹管材质；
3、接头罗纹尺寸：M20×1.5或NPT1/2；
4、对有特殊要求，如表壳内充液体或其它要求时可协商解决；
5、用户如需三阀组本公司可订制。

?
