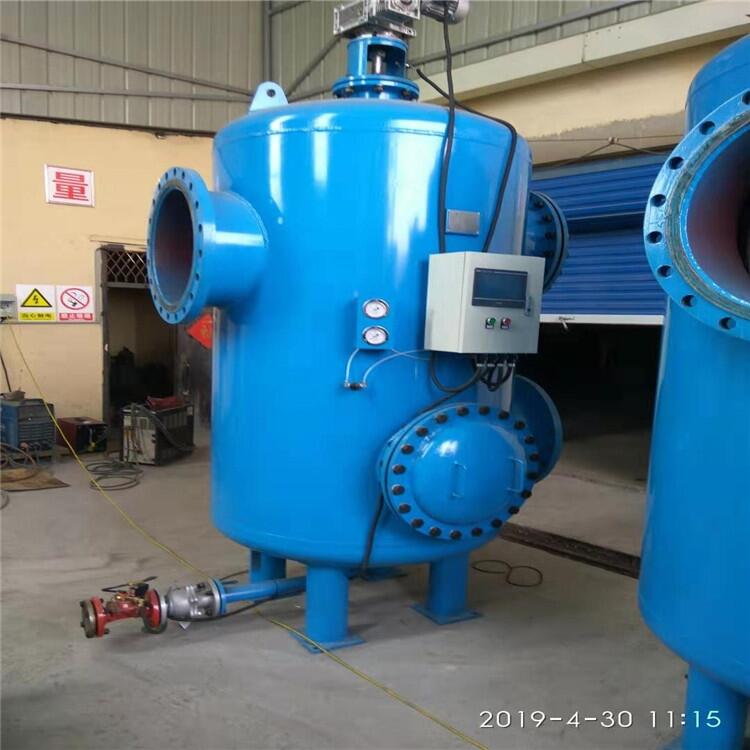

多芯式自清洗过滤器嘉硕环保科技
产品特点
■适用于水质差，过滤水量高的场合
■脉冲式反洗，反洗强度高，效果好，耗时短，节约用水
■过滤面积大，低表面流速，低压损，反冲频率低
■可变的法兰位置，任意调整
■连续在线过滤，反清洗时系统不断流，减小停车与维护成本
■可根据用户要求提供耐腐蚀、防爆机型，适用环境多
■紧凑型设计，单台即可获得超大流量过滤，节省安装空间
■结构简单，维护方便，应用范围广泛
技术参数
■单台处理水量：20-1970 m3/h
■系统工作压力：0.15-1.6?MPa
■压力等级：0.6/1.0MPa/1.6MPa（超出可定制）
■工作介质温度：0∽65℃
■过滤精度：20∽4000微米
（钻孔 4000-1000μm 楔形 1500-50μm 复合烧结 800-20μm ）
■过滤器的初始压降（滤器在干净状态下）：≤0.02MPa
对于过滤精度≤50μm的情况下，所有规格的过滤器压降增加约30%
■进出口连接方式：法兰连接 ??HG20592-2009钢制管法兰?
■最小工作压力：≥0.15MPa
■控制方式：压差、时间、手动及PLC
■反洗时间：根据使用情况可调
■反洗耗水量：占过滤水量1∽3%
■工作电压：380V/50Hz
■清洗方式：反冲洗
尺寸图
型号规格
|
型号 |
管径（mm） |
流量 （m3/h） |
过滤面积 （cm2） |
H （mm） |
H1 （mm） |
H2 （mm） |
D （mm） |
W （mm） |
|
HY-DZ-50 |
50 |
20 |
758 |
1400 |
390 |
750 |
325 |
490 |
|
HY-DZ-65 |
65 |
28 |
932 |
1500 |
410 |
850 |
377 |
600 |
|
HY-DZ-80 |
80 |
50 |
1112 |
1500 |
410 |
850 |
377 |
600 |
|
HY-DZ-100 |
100 |
80 |
1682 |
1650 |
430 |
1000 |
426 |
640 |
|
HY-DZ-125 |
125 |
125 |
2429 |
1700 |
440 |
1050 |
426 |
640 |
|
HY-DZ-150 |
150 |
150 |
3660 |
1750 |
480 |
1100 |
480 |
730 |
|
HY-DZ-200 |
200 |
320 |
6283 |
2000 |
560 |
1150 |
530 |
800 |
|
HY-DZ-250 |
250 |
490 |
8765 |
2100 |
580 |
1300 |
630 |
900 |
|
HY-DZ-300 |
300 |
710 |
12622 |
2200 |
620 |
1300 |
720 |
980 |
|
HY-DZ-350 |
350 |
970 |
17180 |
2400 |
770 |
1470 |
820 |
1200 |
|
HY-DZ-400 |
400 |
1260 |
22439 |
2900 |
800 |
1750 |
1020 |
1360 |
|
HY-DZ-450 |
450 |
1600 |
28400 |
2950 |
860 |
1860 |
1120 |
1470 |
|
HY-DZ-500 |
500 |
1970 |
35062 |
3100 |
950 |
2000 |
1200 |
1590 |
注：尺寸应用于过滤精度低于0.18mm（既滤芯孔径大于0.18mm），过高精度应选用下一档尺寸或联系本公司，本公司对以上内容保留技术变更的权利。
安装示例图
注：图中箭头为水流方向多台并联可获得更大流量
技术协议书
一、全自动反冲洗过滤器基本叁数
1. 型号：HY-DZ-300
2. 尺寸：2200*980*1200
3. 进出水口径：DN300
4. 流量：700立方/小时
5. 工作压力:
1) 最小工作压力≥0.1MPa
2) 最/高工作压力≤1.6MPa(特殊可定制)
6. 腔体材质：碳钢（Q235）
7. 腔体防腐处理：环氧树脂防腐
8. 滤芯：304楔形网 多滤芯
9. 过滤精度：80-500um
10. 减速机：电机转速1330r/min 减速机功率0.37KW 减速比：1:100 （产地浙江新菱）
11. 电动排污阀：以/色/列多诺特47系列
12. 压差控制器：FSD35T型压差开关 ?压差范围0。05-0。35MPA 最/大工作压力2MPA 延时时间：90Sec
13. 密封：合成橡胶，聚四氟乙烯
14. 电源：380V ?50Hz
15. 安装方式：卧式
16. 电器控制系统：德力西多功能控制系统S7-200系列
二、全自动过滤器功能描述
1. 控制方式：压差、定时、手动、PLC接口（可实现远程控制）
2. 功能特点：电机过载保护，故障自动报警，可调节全不锈钢转刷，锲型网，全流量电动排污球阀。
三、全自动自清洗过滤器过滤器性能
1. 不间断供水：清洗时水量极少，是过滤器出水量的 1%，冲洗时间为30～60秒，整个系统不间断供水。
2. 过滤精度高：过滤精度最/高可达到20微米，有各种精度的滤网供您选择。
3. 过滤面积大：标准滤网有效过滤面积是入口面积的7～40倍。
安装经济简单：结构形式多样，适合于现场各种情况安装，而不影响运行效果。
使用寿命长：正常情况寿命10年以上，滤网为304L不锈钢。
