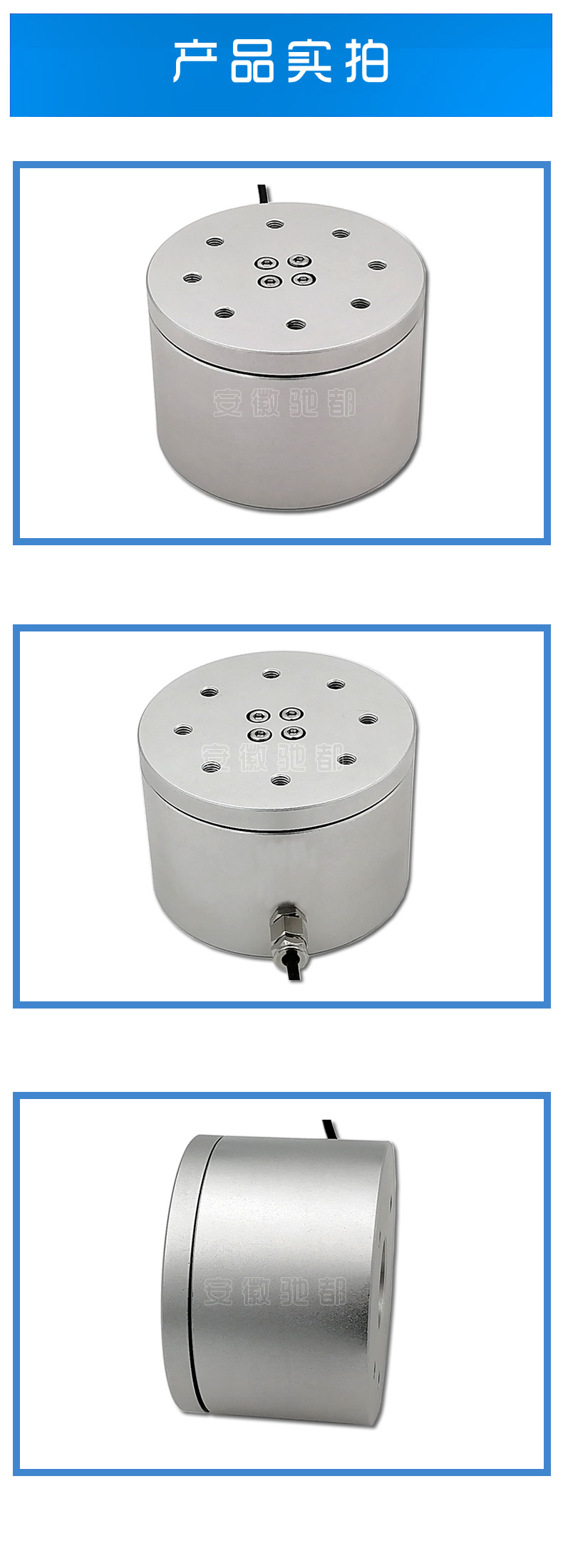

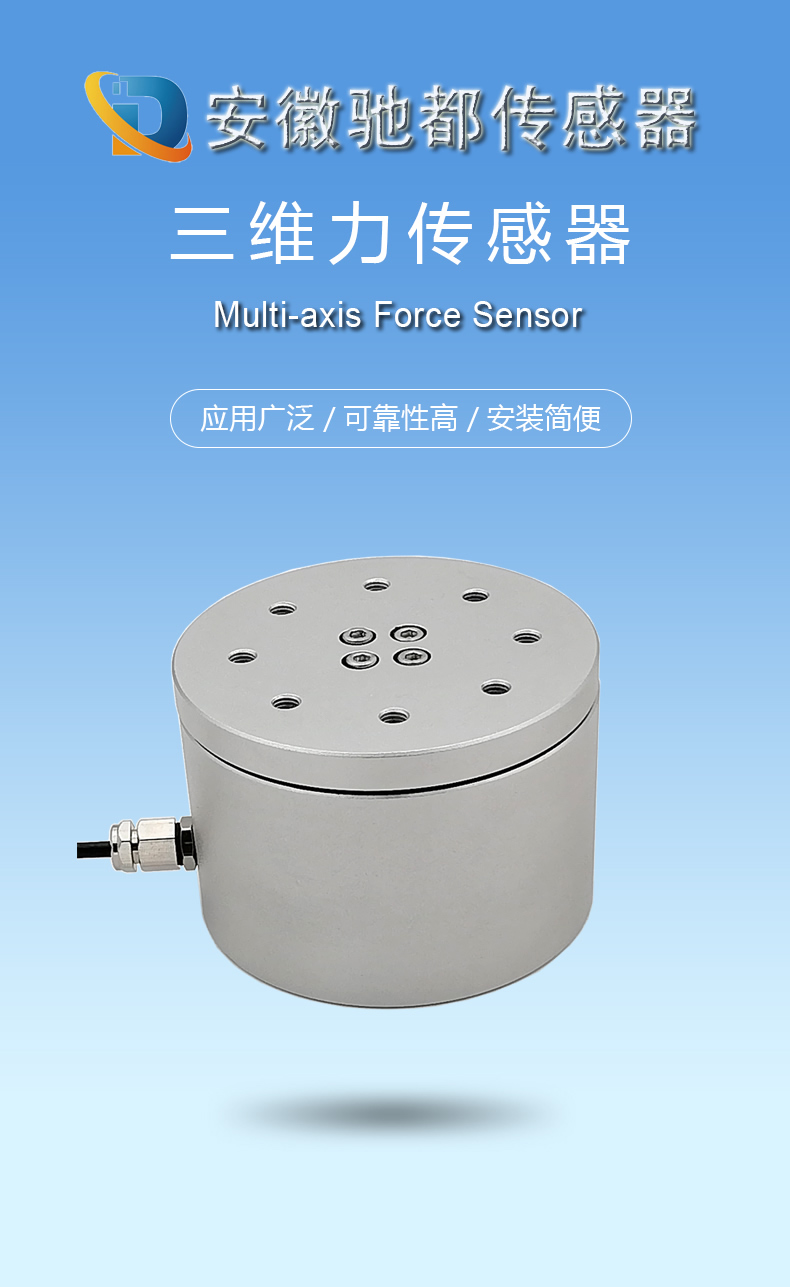

CHD-F3H1三维力传感器

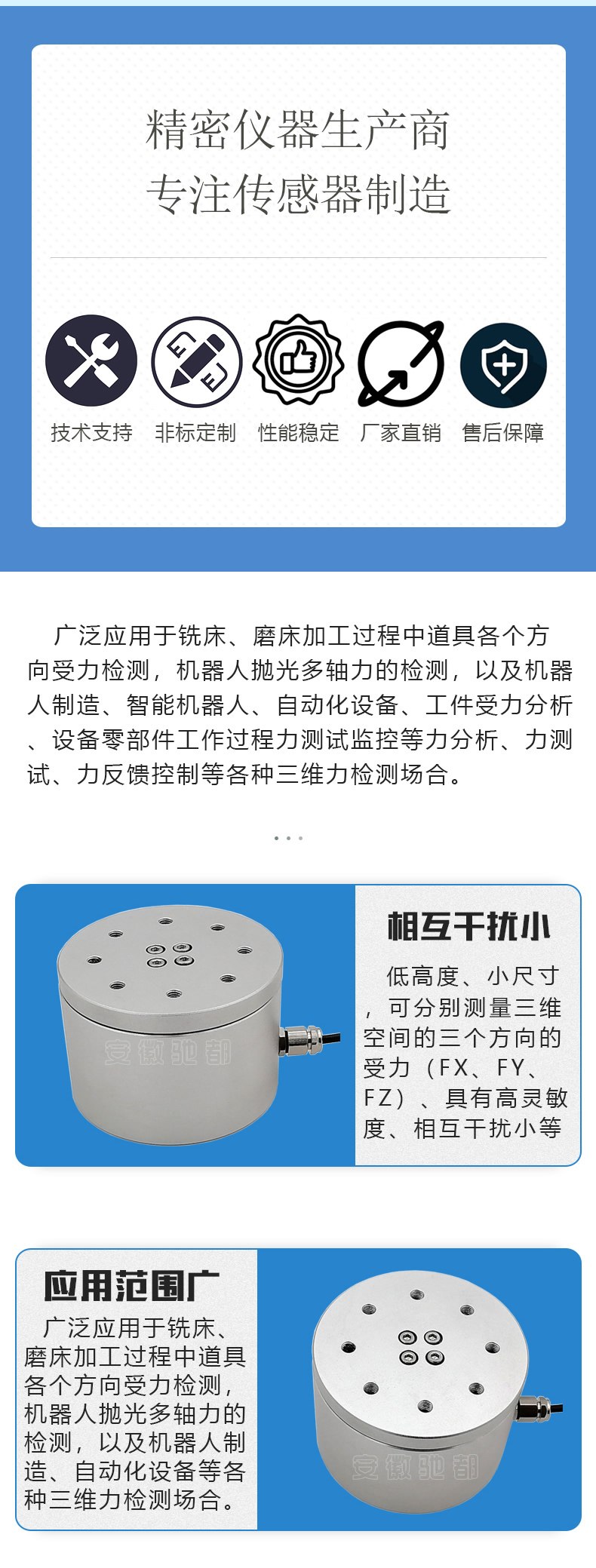

低高度小尺寸三维力传感器，可分别测量三维空间的三个方向的受力（Fx、Fy、Fz）、具有高灵敏度、相互干扰小等特点。
可应用于铣床、磨床加工过程中道具各个方向受力检测，机器人抛光多轴力的检测，以及机器人制造、智能机器人、自动化设备、工件受力分析、设备零部件工作过程力测试监控等力分析、力测试、力反馈控制等各种三维力检测场合。
可根据客户要求定制不同外形尺寸及安装孔，也可根据使用要求定制同时进行扭矩力及拉（压）力的测量。

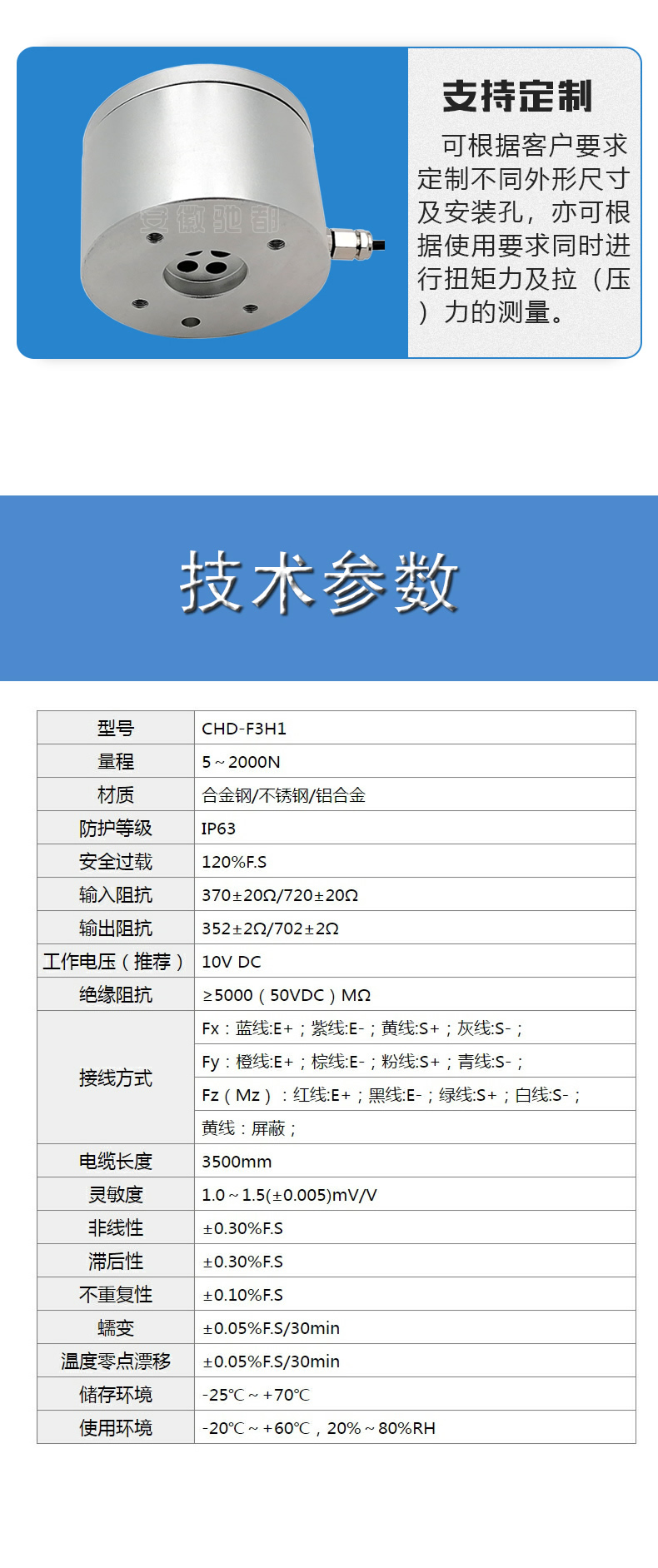

技术参数:
型号 CHD-F3H1
量程 5～2000N
机械特性
材质 合金钢/不锈钢/铝合金
防护等级 IP63
安全过载 120%F.S
电气特性
输入阻抗 370±20Ω/720±20Ω
输出阻抗 352±2Ω/702±2Ω
工作电压（推荐） 10V DC
绝缘阻抗 ≥5000（50VDC）MΩ

接线方式

Fx：蓝线:E+；紫线:E-；黄线:S+；灰线:S-；
Fy：橙线:E+；棕线:E-；粉线:S+；青线:S-；
Fz（Mz）：红线:E+；黑线:E-；绿线:S+；白线:S-；
黄线:屏蔽；
电缆长度 3500mm
精度等级
灵敏度 1.0～1.5(±0.005)mV/V
零点输出 ≤±1%F.S
非线性 ±0.30%F.S
滞后性 ±0.03%F.S
不重复性 ±0.10%F.S
蠕变 ±0.05%F.S/30min
温度特性
温度零点漂移 ±0.05%F.S/10℃
温度灵敏度漂移 ±0.05%F.S/10℃
储存环境 -25℃～+70℃
使用环境 -20℃～+60℃，20%～80%RH

外形尺寸、量程、安装孔位等可根据客户要求非标定制。
