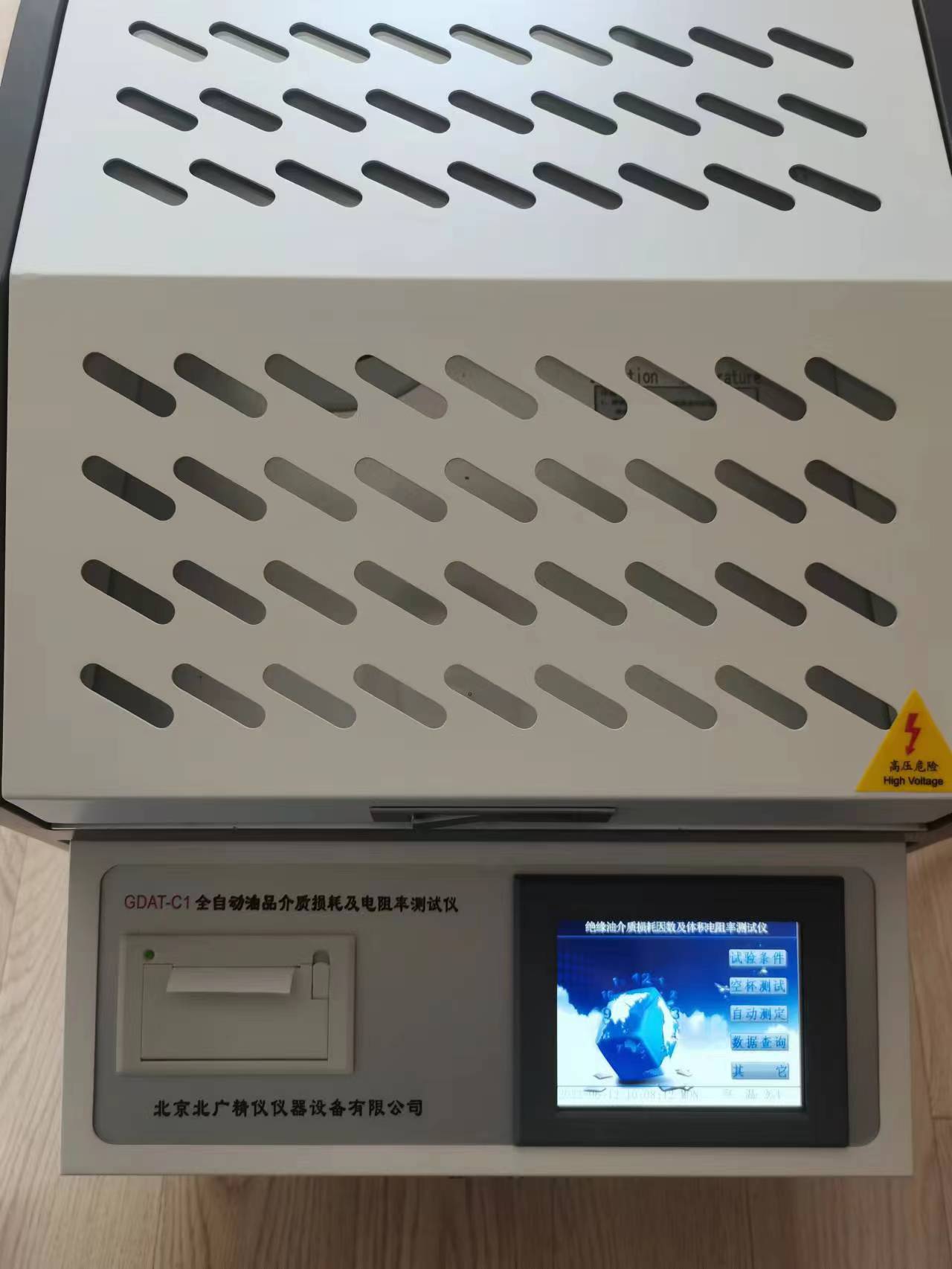

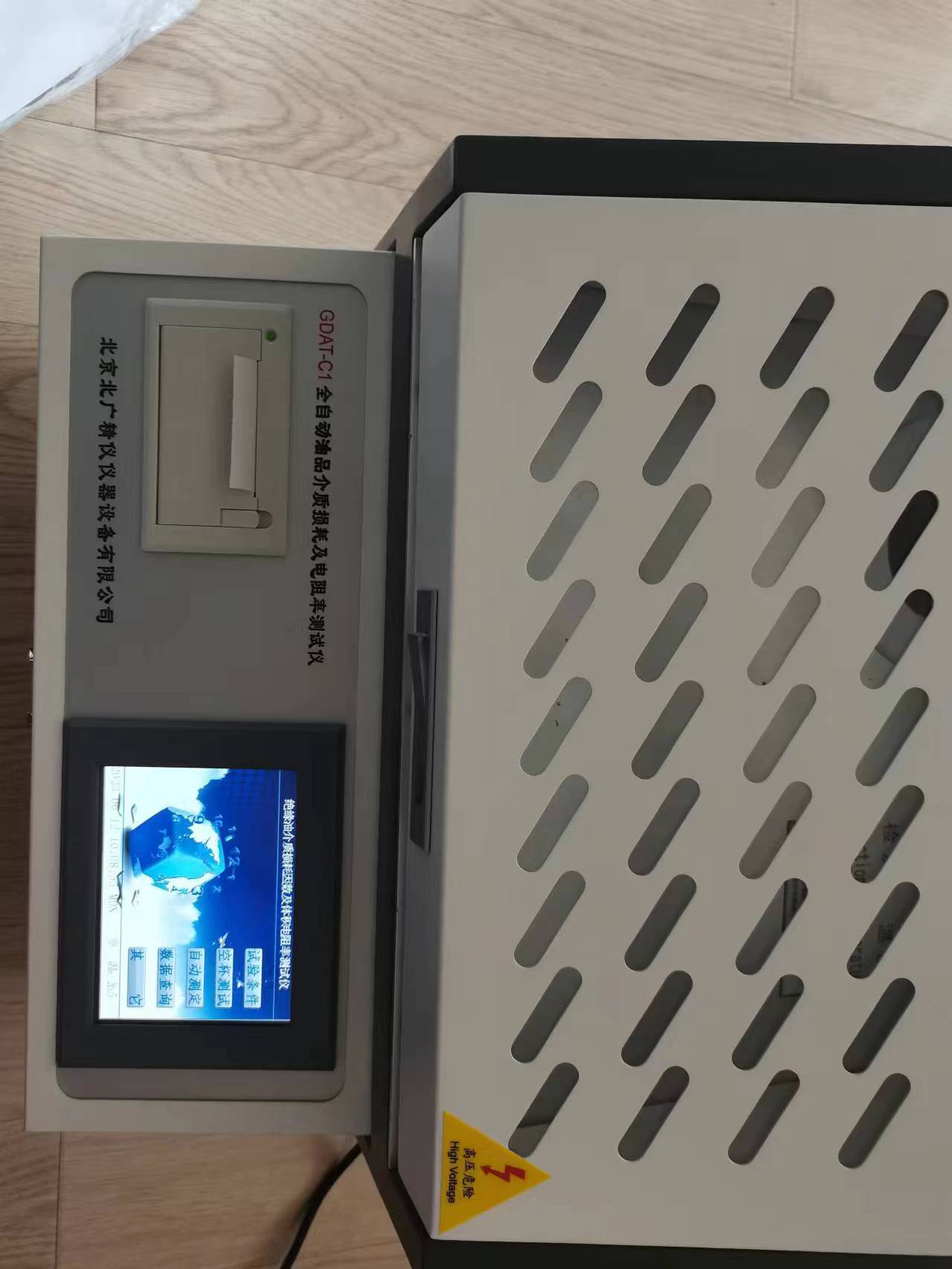

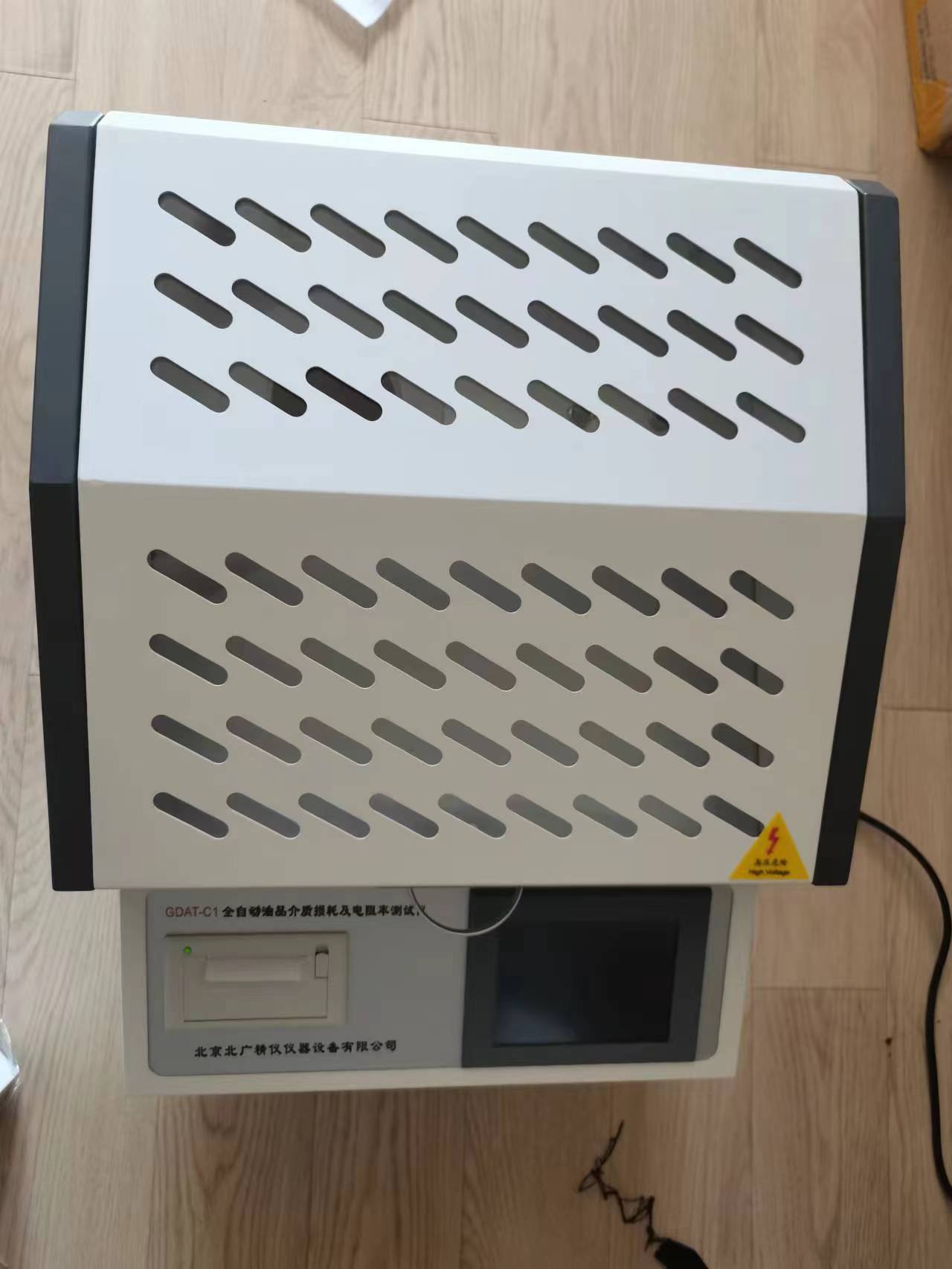

绝缘油介质损耗因数及体积电阻率装置

这款北广精仪的“绝缘油介质损耗因数及体积电阻率装置使用说明书”是一款专业测定液体绝缘材料相对电容率及直流电阻率的仪器。它具有以下几个突出的卖点和优势：
产品特点：
1. 测量范围广泛：可测量10-9Ω.m～1011Ω.m的范围，适用于各种导电材料和防静电材料的测试。
2. 测量精度高：精度在1%～5%之间，确保测试结果的准确性和可靠性。
3. 便捷易用：操作简单，即使是初学者也能轻松上手，提高工作效率。
4. 包装完善：产品包装精美，木箱包装，保护仪器安全，方便携带和存放。
应用场景：
该装置广泛应用于变压器油介质损耗因数及体积电阻率的测试，可在电力行业、电力设备制造厂、科研院所等领域发挥重要作用。同时，也可用于其他液体绝缘材料的测试，满足不同行业的需求。
售后服务：
我们提供完善的售后服务体系，包括产品保修、技术支持、培训服务等，确保客户在购买后能够得到及时的帮助和支持。我们的售后团队将竭诚为您提供最专业的服务，让您放心购买、放心使用。
通过以上描述，相信您对这款"变压器油介质损耗因数及体积电阻率装置使用说明书"有了更深入的了解。如果您有任何疑问或需求，欢迎随时联系我们，我们期待与您合作，为您提供优质的产品和服务。

绝缘油介电常数和电阻率测试仪的使用注意事项，旨在确保测试结果的准确性、仪器设备的安全以及操作人员的人身安全：

绝缘油介电常数和电阻率测试仪 使用注意事项

安全第一：人身与设备防护

熟悉操作规程：务必在使用仪器前仔细阅读并理解设备操作手册和安全规程。未经培训或授权人员不得操作。

高压警示：

测试电阻率时，仪器电极间会施加高压直流电（通常数百至数千伏）。测试过程中及测试刚结束，电极上可能残留高压！

严禁  在仪器通电或电极带电时触摸电极、测试杯内部或任何裸露的接线端子。

连接或断开测试杯与主机时，务必确保主机电源已关闭 ，并等待足够时间（参考手册）让绝缘油介质损耗及体积电阻率测试仪

高度自动化，升温、测量介损 、测量电阻率可一次完成；

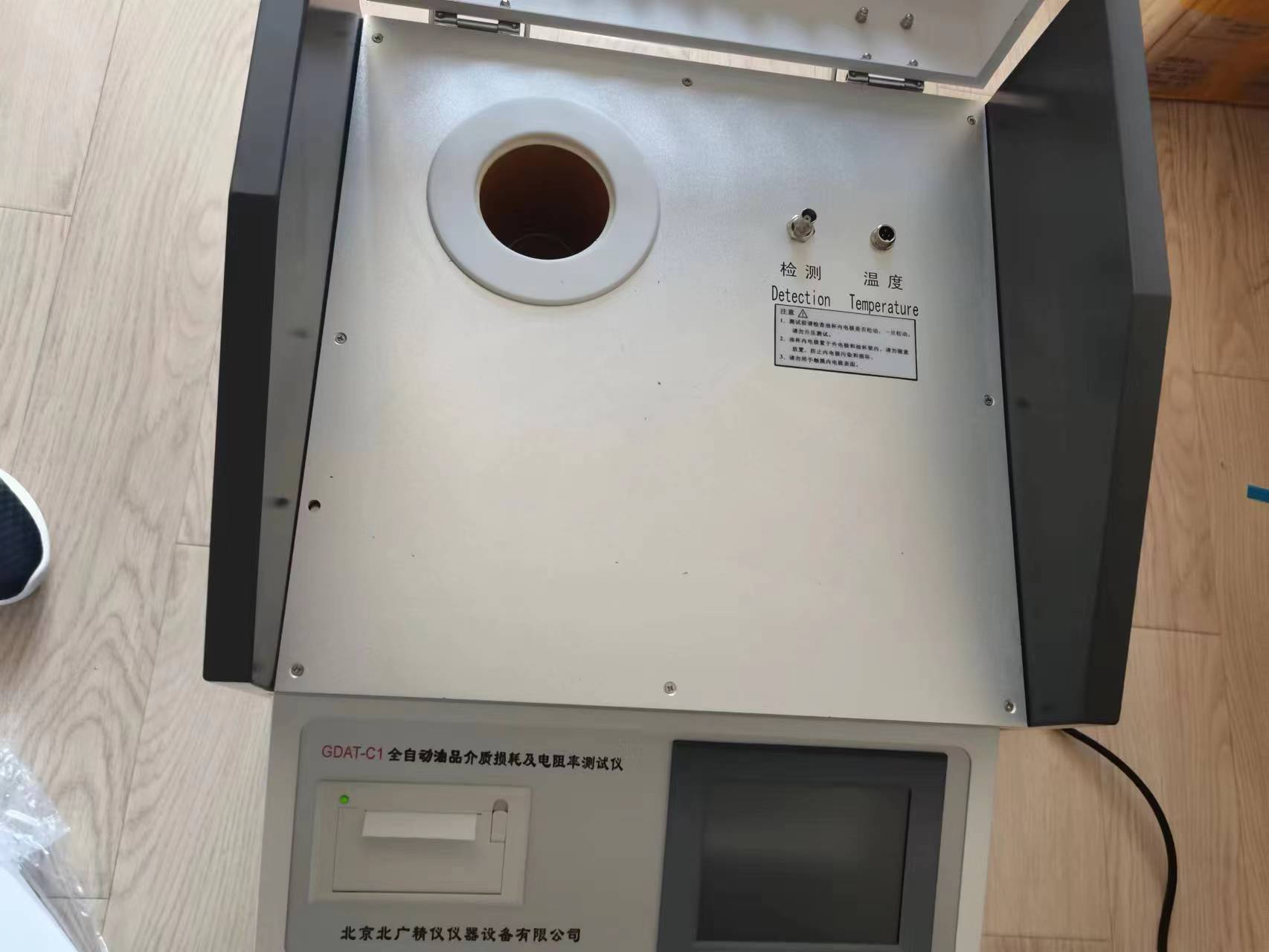

油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响；

仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。

采用先进的DSP和FFT技术，确保数据稳定、准确、可靠。

内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。

6大屏幕彩色触摸屏，中文操作菜单，人家对话方便，操作简洁明了，一目了然。

具有开盖断高压，油杯高低压电极短路等温馨提示，消除安全隐患，确保操作人员的人身安全和设备的正常运行。

自带实时时钟，测试日期、时间可随测试结果保存、显示、打印；设备可以显示环境实时监测。

自动存储测量数据，可存储100组测量数据。

空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。

测量范围电容5pF～200pF分辨率电容0.01pF

介损0.00001～100介损10-5

电阻率 2.5MΩm～20TΩm 电阻率 0.001M

测量精度电容0.5%+1PF 控温精度±0.5℃

介损±(0.5%读数+0.0001) 控温范围0～125℃

电阻率 ±10%读数 交流电压AC 0-2200V

直流电压DC 0-600V

环境温度0～40℃ 环境湿度＜80%RH

工作电源AC220V±10%

(50±1)Hz外形尺寸 420mm*380mm*385mm

功率100 W重量21Kg（不含油杯）

内部电容充分放电。使用放（如有配备）进行确认放电。

接地可靠：

确保仪器主机和测试杯（如果设计有接地端子） 牢固、可靠地连接到符合标准的保护地线上 。这是防止电击和保证测量准确性的基础。

环境安全：

保持工作区域整洁、干燥、通风良好。

远离易燃易爆物品、水源和潮湿环境。

避免在强电磁干扰源附近使用。

个人防护：

操作时建议佩戴绝缘手套（特别是在处理测试杯和连接线时）。

避免油样接触皮肤，部分绝缘油可能有一定毒性或刺激性，必要时佩戴防护眼镜和实验服。

处理清洗溶剂（如石油醚、甲苯等）时，应在通风橱内操作，佩戴防护口罩和手套，严格遵守化学品安全规范。

样品准备与处理：保证数据准确的基础。

油样代表性：取样必须符合相关标准（如IEC 60475, ASTM D923），确保样品能代表被测油的整体状态。使用清洁、干燥、密封良好的取样瓶。

样品干燥：水分是影响介电常数和电阻率的关键因素。测试前，油样需在  严格控温（通常50-60℃）和真空（或干燥惰性气体保护）条件下充分干燥脱水，具体方法参照标准或仪器要求。未充分干燥的油样测试结果毫无意义。

样品清洁：油样必须无可见颗粒杂质。必要时需使用干燥的滤膜（孔径通常≤0.8μm或按标准要求）在密闭系统内进行过滤。防止过滤过程中油样吸潮和氧化。

温度控制：介电常数和电阻率对温度极其敏感。

测试必须在恒定的标准温度下进行（常用90℃或按相关标准规定）。

确保油样、测试杯在测试前已在恒温浴（油浴或空气浴）中充分达到并稳定在设定温度（通常需恒温至少30分钟）。

恒温浴的控温精度和均匀性需满足标准要求（如±0.5℃或更高）。

避免污染：

所有接触油样的器具（烧杯、注射器、滤器等）必须极度清洁、干燥、专用 。

转移油样时，避免使用易掉屑的纸巾或布料。

防止油样长时间暴露在空气中，减少氧化和吸潮。

测试杯操作：精密的测量核心

测试杯清洁度：这是最关键的操作之一！

每次测试前后，必须按照操作手册规定的方法清洁测试杯。残留的油膜、杂质、水分会严重影响后续测量结果。

清洁步骤通常包括：使用合适溶剂（如石油醚、甲苯，注意安全！）多次冲洗 -> 干燥溶剂（如无水乙醇）冲洗 ->   干燥  （烘箱烘干或热风干燥，确保无任何溶剂或水分残留）。严禁用棉签等擦拭内电极表面，以免划伤或留下纤维。

测试杯装配：

组装测试杯时，确保电极间距符合标准（通常为1mm或2mm，需精确），电极平行且同心。严格按照手册要求操作。

拧紧部件时用力均匀，避免过度用力导致变形或损坏密封件。

确保所有密封件（O型圈）完好、清洁、安装到位，防止油样泄漏。

油样注入：

将恒温好的油样缓慢、平稳地注入清洁干燥的测试杯中，避免产生气泡。

注入量需确保浸没电极，并达到规定液位（如有）。避免注入过满或不足。

注入后，轻轻摇晃或静置测试杯，确保电极间无气泡滞留。气泡会严重干扰电场分布，导致测量结果错误。

测试杯连接与安装：

将注好油的测试杯小心、稳固地安装到恒温浴的支架上。

连接测试线时，确保主机电源关闭。连接牢固，避免虚接。

确保测试杯良好接地（如果设计有接地）。

仪器操作与测量

预热与校准：

开机后，让仪器预热达到规定时间（参考手册），使内部电子元件稳定。

定期使用标准校验电容/电阻器对仪器进行校准 （按照手册规定的周期和方法）。这是保证测量精度的必要步骤。记录校准数据。

参数设置：准确设置测试参数：

测试项目：介电常数 (Relative Permittivity, ε?) 或 电阻率 (Resistivity, ρ)。

测试温度：必须与恒温浴设定温度一致。

测试电压：电阻率测试需设置施加的直流电压（按标准规定，如500V）。严禁超过测试杯和仪器的额定电压。

充电/极化时间：电阻率测试前，油样需要充电稳定，时间设置需符合标准（如60秒）。

测量时间：电阻率读数通常在充电结束后稳定一段时间（如60秒）读取。

开始测试：确认所有设置正确，连接无误，恒温稳定。

启动测试，期间不要触碰仪器或连接线  。

结果读取与记录：待测试完成，读数稳定后记录结果。

记录完整的测试信息：油样编号、测试日期时间、环境温湿度、测试温度、仪器型号/编号、操作人员、以及所有关键参数设置。

异常处理：如遇测试结果异常波动、仪器报警、异味、异响等情况，立即安全地停止测试 （关闭电源），排查原因，必要时联系维修人员。勿强行继续操作。

测试后处理与仪器维护

安全放电：电阻率测试后，必须先对测试杯进行充分放电（使用仪器放电功能或等待足够长时间），再进行拆卸操作。

油样处理：测试后的油样作为危险废弃物处理，按实验室规定收集存放，交由有资质的单位处理。不可随意倾倒。

测试杯清洁（重复强调）：立即按规范清洁测试杯（见第11条）。清洁不是后续测试结果失准的最常见原因。

仪器清洁与存放：保持仪器主机外部清洁干燥。不使用时，断开电源，盖上防尘罩。测试杯清洁干燥后妥善存放于专用盒内。

定期维护：按照维护计划进行定期保养，包括内部清洁（需专业人员）、性能检查、更换易损件（如密封圈）等。

环境管理：保持实验室环境整洁，温湿度适宜（避免条件）。

总结：绝缘油介电常数和电阻率测试是评估绝缘油电气性能的关键试验，精度要求高，操作环节多且易受污染和环境影响。严格遵守安全规程、保证样品和测试杯的绝对清洁干燥、精确控制测试温度、规范操作测试杯、定期校准维护仪器是获得可靠、准确测试结果的基石。任何环节的疏忽都可能导致数据偏差甚至误判油质状况。务必谨慎细致，安全第一。
