4倍 /6倍载荷集装袋性能测试 柔性集装袋提吊试验机

有限用集装袋70次循环加载试验机、一次性集装袋30次反复提升试验机

集装袋进行周期性提吊实验 集装袋加压、跌落实验

一、产品介绍

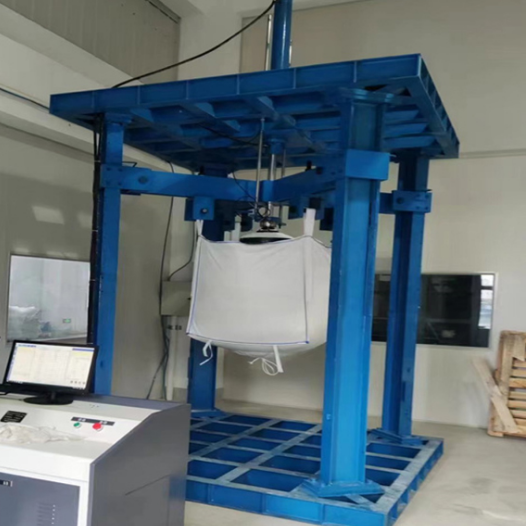

集装袋提吊跌落试验机主要用于检测柔性集装袋（容积在0.5-2.3m3之间、载重在500-3000kg之间），其主要功能包括完成30次或70次的周期性提吊试验、设置负荷力值的保压试验，以及集装袋的跌落试验。

执行标准:

GB/T10454-2000《集装袋》

SN/T3733-2013《集装袋 循环顶吊试验方法》

SN/T4788-2017《集装袋顶吊试验方法》

二、功能特点

1.本机采用高精度负荷传感器测量试验力值，采用液压伺服系统传输动力，计算机自动控制并采集、处理、存储试验数据，打印机打印试验结果。自动控制、采集、处理、分析、统计、自动判断是否合格、输出试验曲线及报告。

2.适用于方形、圆形集装袋，容积在0.5-2.3m3之间、载重500-3000kg 的集装袋。

3.高精度伺服阀和高精度测力传感器，实现任意点试验力保持、时间保持、加载、保压控制。

三、技术参数

试验力:200kN

试验力测量范围:0-200kN;0-100kN;0-40kN;0-20kN四级.可自动换挡

试验力精度:优于±1%

具有力值过载保护功能

加载用液压活塞行程:800mm

压盘尺寸:Φ800mm

加载速度：0~100KN/min

吊带悬挂点圆周分布:4等分

试验集装袋的直径范围:φ600-1200mm

试验集装袋袋体的高度: 500-2000mm

循环次数、保持负荷和安全倍数可以任意设定，符合70次和30次的提吊试验，力值保持试验和破坏试验。

电源电压：380V/ 220V、50Hz

四、关于试验

整袋测试方法：符合GB/T10454-2000《集装袋》

1.周期性提吊试验：

将内容物均匀地填入集装袋至满负荷,挂上相当于最大载荷两倍的负荷,有限期用袋做七十次,一次性用袋做三十次,反复提升,集装袋是否合格,主要看内容物和袋体是否有异常情况发生,连接部是否破损,没有即表示通过此项试验。

2.加压试验：

把满负荷集装袋放在加压机上进行加压试验,加压机所加的压力为集装袋满载重量的四倍,或者采用静载方法,即四层满载袋的自重,加压时间为八小时以上,在此试验中内容物不溢出和袋体无破损情况,即表示集装袋通过此项试验。

3.垂直跌落试验:

将满负荷集装袋,用起吊设备使之吊起,袋底离开地面0.8m以上,然后向坚硬平整的地面一次垂直落下,如果内容物无溢出,集装袋袋体无破损情况,即表示通过此项试验。

4.集装袋安全系数检验:顶部吊提试验(承载/额定荷载,6倍载荷,加压恒载时间≥5min)。
