Magnescale索尼 传感器 DK812SALR5
主要规格
※1 不包括内插盒和连接器部分
※2 直角型且连接φ4mm管子时
※3 不包括电缆部分及内插盒
型号 高分辨率型 通用分辨率型
DK812SAR
DK812SALR
DK812SAFR
DK812SAFLR
DK812SAVR DK812SBR
DK812SBLR
DK812SBFR
DK812SBFLR
DK812SBVR DK812SAR5
DK812SALR5
DK812SAFR5
DK812SAFLR5
DK812SAVR5 DK812SBR5
DK812SBLR5
DK812SBFR5
DK812SBFLR5
DK812SBVR5
测量范围 12mm
最大分辨率 0.1μm 0.5μm
精度 (20℃时) 1μm p-p 1.5μm p-p
测量力 (20℃时) 向上：0.4 ±0.3 N  0.6 ±0.5 N (气动挤压型)
横向：0.5±0.3 N  0.7 ±0.5 N (气动挤压型)
向下：0.6±0.3 N  0.8 ±0.5 N (气动挤压型)
                  气压:0.055MPa时
最大响应速度 80m/min 42m/min 250m/min 100m/min
原点位置 主轴移动1mm ±0.5mm的位置
原点响应速度 与上述最大响应速度相同
输出 A/B/原点 输出电压差动型线驱动器信号 (符合EIA-422)
主轴驱动方式 弹簧挤压 (DK812SAR/SAFR/SBR/SBFR/SAR5/SAFR5/SBR5/SBFR5)
气动挤压 (DK812SAVR/SBVR/SAVR5/SBVR5)
弹簧挤压/真空吸入 (DK812SALR/SAFLR/SBLR/SBFLR/SALR5/SALR5/SAFLR5/SBLR5/SBFLR5)
防护等级 ※1 直线型：IP67；直角型：IP64 (IP67 ※2)
耐振动 100m/s2 (20 ～ 2,000 Hz)
耐冲击 1000m/s2 (11ms)
工作温度范围 0 ～ +50℃ (不得有结露)
保存温度范围 ?20 ～ +60℃ (90%RH 或更低)
电源电压 DC 5V ±5%
功耗 1W
质量 ※3 约30g
输出电缆长度 2.5m
测头 带超硬合金球面 安装螺钉为M2.5 带钢球面 安装螺钉为M2.5

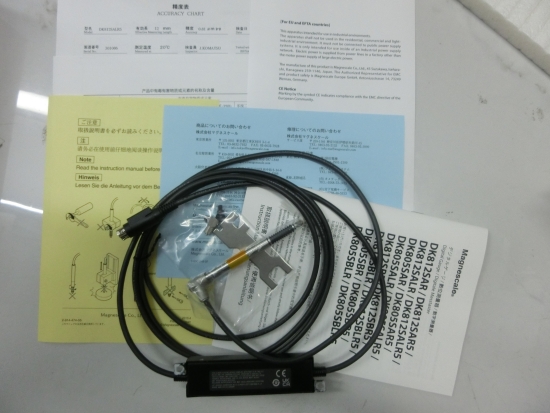

附属品 使用说明书，+PM4×5螺钉2根，紧固螺母，曲柄扳手，波垫圈
安装销各1个 (仅限DK8**S*F**)，软管弯头1个 (仅限DK8**S*L**) 扳手1个
