产品功能
用于现场在线实时监测、记录3路交流电流、交流电压、无功功率、有功功率、视在功率、功率因数、畸变率、谐波、不平衡度、潮流方向等电力参数。可广泛应用在电气装置的交流电流、接地环流、交流电压的在线监测，为用电检查人员提供安全、准确、便捷的电力参数。

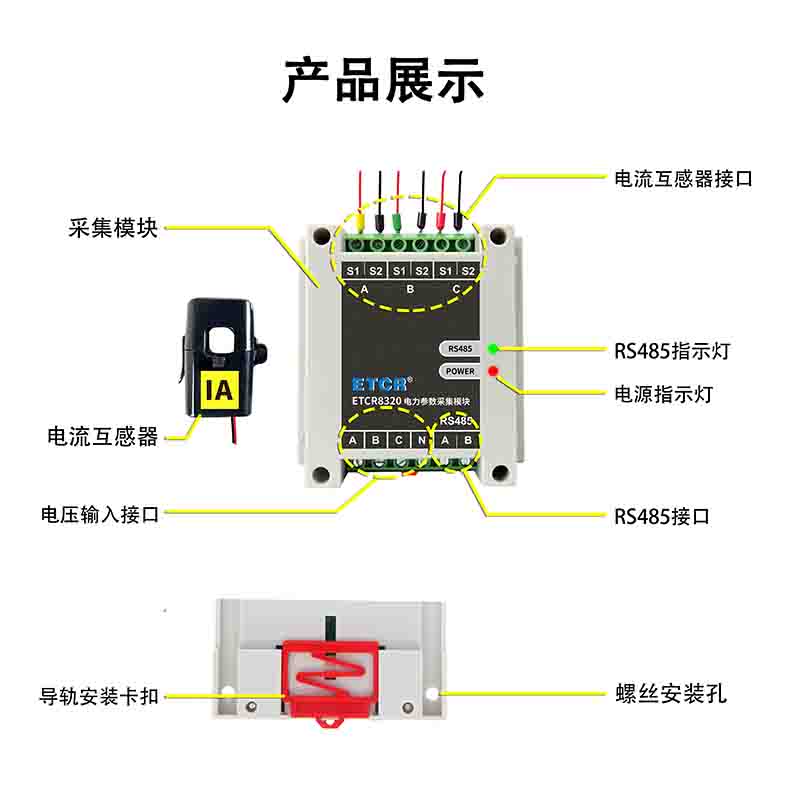

产品特点
1. 采集模块可接入3路电流互感器、3路电压。
2. 适用于单相线路、三相四线线路。
3. 具有RS485通讯功能，提供MODBUS通讯协议，便于用户二次开发。B型具有PLC通讯。
4. 互感器有圆形、扁口、防水型等多种款式可供用户选择。
5. 开口式结构CT现场安装时无需停电无需断开电缆线，安装方便安全。
6. 采集模块体积小巧，特别适合安装在JP柜、箱变电房等空间狭小的场所使用。具有2种安装方式：螺钉安装或导轨安装。
技术规格
|
CT名称 |
开合式漏电流互感器
|
卡扣式电流互感器
|
防水型电流互感器 （IP68）
|
扁口型电流互感器
|
|
CT型号 |
O06F |
060J |
065P |
6416B |
|
电流量程 |
0mA ～5A |
0A～600A |
0A～600A |
0A～600A |
|
CT口径 |
6mm×6mm |
φ60mm |
65mm×68mm |
64mm×16mm |
|
CT外形尺寸 |
25mm×18mm×18mm |
123mm×123mm×33mm |
148mm×145mm×55mm |
133mm×45mm×64mm |
|
电压量程 |
50.0V～300.0V；±0.5% |
|||
|
有功功率 |
0.000kW～1.5kW/180kW；±1.0%（根据电流量程适应） |
|||
|
视在功率 |
0.000kVA～1.5kVA/180kVA；±1.0%（根据电流量程适应） |
|||
|
无功功率 |
0.000kVar～1.5kW/180kWVar；±1.0%（根据电流量程适应） |
|||
|
功率因数 |
0.0～1.0；±1.0% |
|||
|
供电方式 |
额定电压AC 220V（电压接口供电） |
|||
|
采集器尺寸 |
93mm×90mm×42mm |
|||
|
采集器质量 |
约146g |
|||
|
通讯方式 |
RS485（支持MODBUS-RTU通讯协议）、PLC通讯（仅限B型） |
|||
|
指示灯 |
电源指示灯、RS485通讯指示灯、PLC通讯指示灯（仅限B型） |
|||
|
绝缘电阻 |
≥100MΩ |
|||
|
过载能力 |
2倍额定电流：1分钟 |
|||
|
随机附件 |
采集模块:1台；电流互感器：3个（选型） |
|||
