产品功能
同时在线监测、记录1～6路交流漏电流、电流，1～3路电压。用于电路绝缘故障的排查，监测间歇性漏电故障，变压器铁芯接地电流监测，电缆接地环流监测等线路电流电压监测。
产品特点

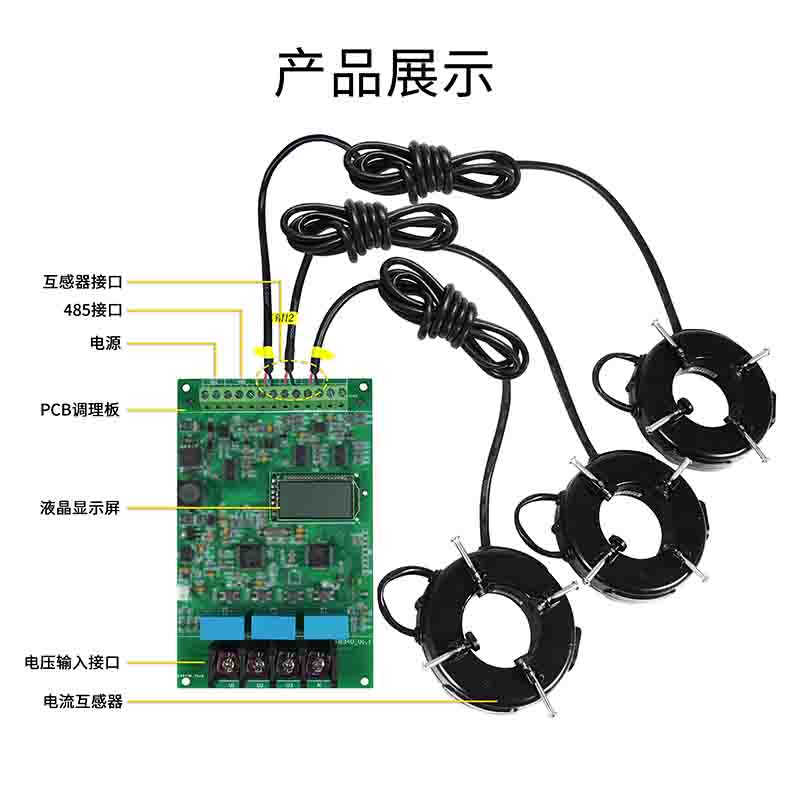

1. 提供电流互感器和PCB调理板，便于用户二次开发在线监测系统，也可按用户要求开发后台系统。
2. 同时在线监测多回路电流、电压，回路数可按用户要求订制。
3. 针对不同的应用场景，提供多款电流互感器供用户选择，量程可按用户要求定制。
4. 可满足6～24V宽电压供电。
5. 可配置液晶显示屏，在现场查看当前交流电流值或交流电压值。
6. 提供RS485通讯，用户可根据MODBUS通讯协议进行二次开发、组建网络、实现远程多点在线监测等。
技术规格
|
CT名称 |
卡扣式漏电流互感器
|
卡扣式电流互感器
|
防水型电流互感器 （IP68）
|
扁口型电流互感器
|
柔性线圈 （只选配1～3路） |
|
CT型号 |
040K |
060J |
065P |
6416B |
100F |
|
电流量程 |
0.00mA ～20A |
0.0A～600A |
0.0A～600A |
0.0A～600A |
0A～3000A |
|
电流分辨力 |
0.01mA |
0.1A |
0.1A |
0.1A |
1A |
|
电流测试精度 |
0.5级 |
0.5级 |
0.5级 |
0.5级 |
1.0级 |
|
CT口径 |
φ40mm |
φ60mm |
65mm×68mm |
64mm×16mm |
φ100mm |
|
CT外形尺寸 |
95mm×98mm×31mm |
123mm×123mm×33mm |
148mm×145mm×55mm |
133mm×45mm×64mm |
160mm×100mm×13mm |
|
电压量程 |
0.0V～600V AC |
||||
|
电压分辨力 |
0.1V |
||||
|
电压测试精度 |
0.5级 |
||||
|
电 源 |
6VDC～24VDC，50mA Max. （外部供电） |
||||
|
调理板尺寸 |
144mm×110mm×22mm |
||||
|
PCB接口 |
电源输入接口、485通讯输入接口、电流互感器输入接口、电压互感器输入接口 |
||||
|
通讯方式 |
RS485（支持MODBUS-RTU通讯协议） |
||||
|
换 档 |
全自动换档 |
||||
|
线路电压 |
适用于AC600V以下线路测试 |
||||
|
随机附件 |
调理板：1件（可另购采集器外壳）；电流互感器：选配1～6路（柔性线圈4路以上需另外定制） |
||||
