3000℃黑体辐射源 腔式黑体校验炉真空加热炉红外测温装置防爆热成像仪双色红外高温计

3000℃黑体辐射源 腔式黑体校验炉

真空加热炉红外测温防爆热成像仪双色高温计黑体辐射源黑体校验炉

PLUSFO3000标准热源黑体炉 卧式黑体高温炉 黑体幅射源 超低温黑体辐射源 厂家

PLUSFO3000卧式黑体高温炉是温度可达到3000℃的标准热源。利用它提供一定温度的黑体幅射作为温度标准，提供一个已知强度或已知光谱分布的热源作为亮度或能量标准；以及决定材料的黑度系数等。本黑体高温真空炉特别适合供多种非接触式测温仪表，如红外测温系统、光电高温计、幅射高温计……等的分度和校验之用。

PLUSFO3000卧式黑体高温炉是专业温度计量部门以及冶金、机械、化工、电力、科研等其他部门，开展非接触式测温仪表分度和校验不可缺少的设备。JG-3000卧式黑体高温炉结构合理、造型美观。具有温度高、升温速度快、控温精度高、保温性能好等特点。

JG-3000卧式黑体高温炉由炉体、变压器、控制装置三个部分组成。

炉体是一个卧式石墨管炉，炉中间是一根Φ50mm、长700mm石墨加热管，加热管中有一“靶”把加热管分成两个对称的黑体腔，管外有石墨隔热屏，屏外包有碳毡等优质绝热纤维。炉体的下部装有抽真空、冲气系统和水冷系统。

变压器是50KV-A，～380V→～24V一个大电流降压变压器。将控制装置输出的电压变为低电压大电流对石墨管直接加热。变压器输出电压大小由控温装置控制。

控制装置由控温系统、水冷系统、水压报警、冷却水温显示、真空泵供电、操作按钮等组成。

控温系统由PLUSFO智能一体化红外测温仪、日本岛电SR23调节器、可控硅执行器等组成。黑体炉的温度由红外测温仪测出,并输出4～20mA信号给SR23调节器接收。黑体炉的控制温度由SR23调节器设定。当黑体炉的温度信号和设定值比较，调节器能自动输出4～20mA信号给执行器。改变变压器输出电压大小，以到达准确控温的目的。调节器的控制参数一般通过自整定进行确定（也允许人工设定）。

水冷系统由风冷涡旋式冷水机、UPS不间断电源、水泵、管道等组成。冷水机对冷却水制冷, 水泵由UPS不间断电源供电。黑体炉工作时,如遇意外停电, 冷却水仍能循环冷却半小时。

本炉的炉壳、电极和红外测温仪均采用水冷。

二、主要技术参数

1．    发热体：

孔径：Φ25mm或Φ50mm可换，长700mm。

2．    温度范围：

1000～3000℃，其中Φ50mm发热体用于1000～2500℃，Φ25mm发热体用于1000～3000℃，2500℃以下真空使用，2500～3000℃充入氩气0.1～0.2MPa。

3． 黑体系数：≥0.99

4.   温度漂移：

不大于工作温度的0.1％/5分钟。

5.   电源：220/380V  50HZ

6.   升温PLUSFO大功率：≤30KVA

7.   升温时间：

发热体Φ50mm，室温→2500℃:≤6分钟。

发热体Φ25mm，室温→3000℃:≤10分钟。

高温黑体炉 高温黑体辐射源
高温黑体炉，可为各种非接触式测温仪表的分度、标定、检校提供高达800-3000℃的标准辐射源。也可为高温材料的试验、测试提供标准高温热源。如制造石墨及石墨电极样品，将煤焦或石油焦石墨化，以达到检验产品质量目的。
高温黑体炉主要结构：
高温黑体炉由炉体、变压器、控制箱柜组成。
高温黑体炉是一卧式石墨管炉。在石墨发热体中央有一“靶”把发热体分成两个对称的黑体腔。管外有石墨隔热屏，屏外包有碳毡及高温绝缘绝热材料。炉体具有温度范围广、耗电少、惯性小等特点。炉体下部有抽空系统和水冷系统。
控制箱柜：设定控制黑体炉的温度。由硅光电池作敏感组件，由智能调节显示仪表控制可控硅触发线路进而控制低压大电流变压器的输出功率，从而控制黑体炉的温度。设定控制箱柜上的智能调节显示仪表即可控制黑体腔的温度。 变压器为盐浴炉变压器。
高温黑体炉主要技术参数：
1、            发热体：孔径φ25或φ 50（可换），长700㎜
2、            温度范围：800— 3000℃，2500℃以下真空使用，2500℃以上充氩气使用（氩气用户自备）
3、            温度漂移：＜工作温度的0.1%/15分钟
4、            辐射率:0.993±0.004
5、            工作电源:220/380V 50HZ
6、            功耗:2500℃(φ50发热体)不大于30kVA，3000℃(φ25发热体)不大于20kVA
7、            升温时间:φ 50发热体室温升至2500℃不大于15分钟,φ25发热体室温升至3000℃不大于30分钟
8、            外形尺寸:(长×宽×高 )炉体:1050×750×1550  变压器:790×560×1000
9、            整机重量：920㎏

高温黑体辐射源黑体

高温黑体辐射源黑体的主要技术指标：黑体的发射率，黑体腔口直径，温度均匀性和辐射温度不确定度。因此为了确保黑体的产品质量，通常黑体都是按温度分段设计。通常我们所说的黑体为人工黑体。人工黑体的发射率接近于1，但不等于1。

黑体在工业上主要应用于测温领域，***主要的产品是黑体炉。对辐射温度计的校准、检定，通常 采用比较法，就是通过高稳定度的辐射源（通常为 黑体辐射源）和其他配套设备，将标准器所复现的温度与被检辐射温度计所复现的温度进行比较，以判断其是否合格或给出校准结果。
标准黑体作为标准辐射源，主要用于校准辐射温度计、红外温度计和辐射温度传感探测器。我公司目前具有国际***黑体技术，产品种类全、温度范围宽的黑体系列产品。
1. 人机界面，中文显示，触摸操作，美观大方。
2. 温度一键设置，操作简单。迅速升温，控温。
3. 根据客户要求可以考取全球任何地方的语言界面，方便出口。
4.外型新颖设计，采用炉体和控温仪一体化结构。
5.等温黑体空腔，只一个腔口，腔口辐射随光谱均匀分布，腔口发射率在0.995以上，分辨率达到0.1℃。
6.发热体与外壳隔热，采用特殊软件限压加热，不需要大功率电源变压器。
7.采用自动升温控温方式，***，升温速度快，温度稳定性好。
8.使用操作方便体积小重量轻，便于携带，不仅适合用于实验室的校准，也可用于现场的校准工作。

3000度标准热源 高温黑体炉 标准高温热源 高温黑体辐射源

IR-E3000型高温黑体炉，可为各种非接触式测温仪表的分度、标定、检校提供高达800-3000℃的标准辐射源。也可为高温材料的试验、测试提供标准高温热源

高温黑体炉主要结构：高温黑体炉由炉体、变压器、控制箱柜组成。

高温黑体炉炉体是一卧式石墨管炉。在石墨发热体ZY有一“靶”把发热体分成两个对称的黑体腔。管外有石墨隔热屏，屏外包有碳毡及高温绝缘绝热材料。炉体具有温度范围广、耗电少、惯性小等特点。炉体下部有抽空系统和水冷系统。

控制箱柜：设定控制黑体炉的温度。由硅光电池作敏感组件，由智能调节显示仪表控制可控硅触发线路进而控制低压大电流变压器的输出功率，从而控制黑体炉的温度。设定控制箱柜上的智能调节显示仪表即可控制黑体腔的温度。炉壳电极硅光电池均采用水冷，可控硅组件采用风冷。变压器型号—ZOOG2—353盐浴炉变压器。

高温黑体炉主要技术参数：

1、发热体：孔径φ25或φ 50（可换），长700㎜

2、温度范围：800— 3000℃，2500℃以下真空使用，2500℃以上充氩气使用（氩气用户自备）

3、温度漂移：＜工作温度的0.1%/15分钟

4、辐射率:0.993±0.004

5、工作电源:220/380V 50HZ

6、功耗:2500℃(φ50发热体)不大于30kVA，3000℃(φ25发热体)不大于20kVA

7、升温时间:φ 50发热体室温升至2500℃不大于12钟,φ25发热体室温升至3000℃不大于18

8、外形尺寸:(长×宽×高 )炉体:1050×750×1550 变压器:790×560×1000

9、 整机重量：920㎏

双色测温仪,红外测温仪,黑体辐射源,红外线测温仪,在线式红外测温仪

光学高温计和光电比色高温计工作原理
光学高温计和光电比色高温计都属于非接触测温的仪表，在本文对光学高温计和光电比色高温计工作原理和优缺点做科普介绍。

光学高温计是发展PLUSFO早、应用PLUSFO广的非接触式温度计之一。它结构简单，使用方便，测温范围广(700-3200℃)，一般可满足工业测温的准确度要求。光学高温计目前广泛用于高温熔体、炉窑的温度测量，是冶金、陶瓷等工业部门十分重要的高温仪表。光学高温计是利用受热物体的单色辐射强度随温度升高而增加的原理制成的，由于采用单一波长进行亮度比较，因而也称单色辐射温度计。物体在高温下会发光，也就具有一定的亮度，物体的亮度与其辐射强度成正比，所以受热物体的亮度大小反映了物体的温度。通常先得到被测物体的亮度温度，然后转化为物体的真实温度。
光学高温计WGG2-323
光学高温计的缺点是以人眼观察，并需用手动平衡，因此不能实现快速测量和自动记录，且测量结果带有主观性。PLUSFO近，由于光电探测器、干涉滤光片及单色器的发展，使光学高温计在工业测量中的地位逐渐下降，正在被较灵敏、准确的光电高温计所代替。光电高温计是在光学高温计的基础上发展起来的，用光敏元件代替人眼，实现光电自动测量。
光电比色高温计的原理结构图
说明：1为物镜；2为平行平面玻璃；3为光栏；4为光导棒；5为瞄准反射镜；6为分光镜；7、9为滤光片；8、10为硅光电池；11为圆柱反射镜；12为目镜；13为棱镜；14、15为负载电阻；16为可逆电动机；17为放大镜
图1  光电比色高温计的原理结构图

这里以比色高温计为例，介绍光电高温计的工作原理。图1为光电比色高温计的原理结构图。被测对象经物镜1成像，经光栏3与光导棒4投射到分光镜6上，使长波(红外线)辐射线透过 ，而使短波(可见光)部分反射。透过分光镜的辐射线再经滤光片9将残余的短波滤去后被红外光电元件(硅光电池)10接收，转换成电量输出。

由分光镜反射的短波辐射线经滤波片7将长波滤去，而被可见光硅光电池8接收，转换成与波长亮度成函数关系的电量输出。将这两个电信号输入自动平衡显示纪录仪进行比较得出光电信号比，即可读出被测对象的温度值。光栏3前的平行平面玻璃2将一部分光线反射到瞄准反射镜5上，再经圆柱反射镜11、目镜12和棱镜13，就能从观察系统中看到被测对象的状态，以便校准仪器的位置。

设长波(红外线)波长为λ1，短波波长为λ2，光谱发射率分别为ελ1和ελ2，根据普朗克定律，两种波长的辐射能量为

两种波长下辐射能量之比为

由上式可见，如果波长λ1和λ2一定，且已知相应波长下的ελ1和ελ2，则两波长辐射能量之比与其热力学温度之间成单值对应关系，只要测出辐射能量之比就可以求得温度T。

比色高温计是按照黑度刻度的，用这种刻度的高温计去测量实际物体，所得到的温度示值为被测物体的“颜色温度”。若黑体在λ1和λ2两种波长下，在温度为TS时的辐射能量之比和实际物体在温度T时的辐射能量之比相等，则TS为该物体的“颜色温度”，二者之间存在以下关系

公式中TS为比色高温计的读数；T为实际温度，根据λ1、λ2、ελ1、ελ2和TS可以通过读数求出被测物体的实际温度。

红外测温仪与高温计有什么区别？ 这种高温计属非接触测量，量程为800-2000℃，精度为0.5，响应速度由光电元件及二次仪表记录速度而定。其优点是测温准确度高，反应速度快，测量范围宽，可测目标小，测量温度更接近真实温度，环境的粉尘、水汽、烟雾等对测量结果的影响小，可用于冶金、水泥、玻璃等工业领域。
首先就是测量范围的区别。光学高温计是测700℃-3200℃的高温，红外测温仪的测温范围更广，从零下几十度的低温到3000度的高温均可测里，可以说是更加的广泛。
它们在读数上也有明显的区别，光学高温计根据刻度盘上的指针读数、LED显示，而红外测温仪则是通过LED显示、测温仪自动储存或通过计算机软件读数。
瞄准方式的不同。光学高温计是通过目镜观察来瞄准，而红外测温仪除了可以用目视取景器外，还可以用激光靶光、视频模块。在测童波段上，光学高温计是在0.66um左右，而红外测温仪则是在0.7~14um。
光学高温计的测量精度是土1%，实验室用的高温计可达到土0.05%，而红外测温仪可达0.1%。
工作方式上，机械安装完成后自动测量并读数（在线式）或手持测温仪对准目标按下按键，读数。
光学高温计则是通过人眼观察并调整流过灯丝的电流改变灯丝的高度，直至其与背景光的亮度相同，读数误差较大。
红外测温仪在人流量大、密集型区域，如学校、商场、银行、、影院、集市等公共场所；采用筛查型测温方式，快速实现对发热人员筛查，避免手工筛查造成的人员拥挤和聚集。在接近人流通过的出入口区域，设置双光谱测温摄像机，镜头对准出入通道，测温摄像机设置一个接近发热（譬如：3.3℃）的报警阀值,当人流中有达到或超过这个阀值，后端平台报警提醒工作人员，可以对发热可疑人员进行二次测温，既能快速筛查，也可避免工作人员一对一近距离接触式测温工作，形成交叉感染的风险。

铸造专用红外测温仪 CellaCast

? 温度范围：650–1700 ℃

? ATD 功能可实现熔液流内温度自动检测，检测和保存每个铸体的温度。

? 矩形视场确保探测到每一个目标，即使熔液流的位置发生变动也不会漏掉。

? 双色比技术准确读数，即使周围环境有烟尘也看得清楚。

? 免维护、无磨损的系统

IRCON红外测温仪、IRCON高温计

优惠供应美国IRCON红外线扫描测温仪、IRCON测温仪、IRCON红外测温仪、IRCON高温计等产品。

美国IRCON公司始创于1962年，现在与美国雷泰公司同为美国福禄克旗下子公司。ircon于1988年进入中国市场，产品广泛应用用，多晶硅、单晶硅、冶金、玻璃、化工、纺织、热处理等各大领域。 美国爱康公司创始于1962年,一直致力于不断创新产品。公司成立之初成功地将军用红外技术应运于工业红外测温,使得工业温度又增添了一种新方法。

红外线测温仪 UX-20P

高温计探头 5G-1007-0-0-0 250-1000℃红外测温仪CellaTemp PA 83 高温计

PA系列红外测温仪是在CellaTemp PZ系列的基础上进行的升级，并取代CellaTemp PZ系列的多功能测温仪，相比CellaTemp PZ系列，PA系列采用模块化设计，增加多种信号输出方式，可实现不同扩展功能。整体价格基本保持不变，功能更加全面，性价比更高。

红外线测温仪（高温计）CellaTemp PA 基于模块化的功能——光学器件、传感器、信号处理、操作控制器、数据输出。通用组件可以多种方式组合，可产生25种不同的变体供选择。

红外测温仪CellaTemp PA 有两个模拟输出。用户可以设定输出的测量变量。其中一个信号输出可以设置为输入，例如，将熔炉温度用作温度读数的修正系数。两个转换输出可以实现各种组合，还可以用作开关输入。

除了发射率、模拟电流范围和信号平滑等标准参数外，CellaTemp PA还可进行许多新参数的设置。通过一条错误修正曲线，高温计可以实现自定义配置。在技术温度读数时，考虑了防护镜头的透射率或者对周围环境反射光的补偿。另一个新的可选功能就是不连续作业中的自动温度检测。

四个可互换的镜头使得该高温计在靶点大小和距离比方面具有很大的通用性。这些光学装置具有无限的可调性，可以精确瞄准从几毫米到几米的距离。即使靶点小到0.3毫米，也能达到很高的精确度。红外线测温仪 PA可以通过目镜瞄准系统、激光引导或外置摄像头来瞄准目标。

红外线测温仪 PA的用户友好型小键盘和LED显示屏面便于操作和配置。温度读数在几米远的地方也容易读取。可以用按钮直接设置各项参数，也可通过电脑上的USB或者RS 485接口进行设置。RS 485接口可用于网络连接。

KE红外测温仪分为：在线式和便携式红外测温仪，还有特殊用途的红外测温仪，以及红外测温仪配件，产品广泛应用于金属/冶金，铸造，电力，水泥，沥青等行业领域。

红外测温仪，高温计CellaTemp PA 13具体型号及主要特性：

型号/规格

温度范围

应用

波长

类型

光纤

PA10

0-1000℃

塑料、有机材料、橡胶、纸、油漆、清漆、食品、涂层金属、水泥、沥青

8-14μm

单色

PA13

500-1600℃

火焰加热炉

3.9μm

单色

PA15

300-2500℃

玻璃表面

4.46-4.82μm

单色

PA20

250-2500℃

熔融玻璃、陶瓷、石墨、铜焊、退火、锻造、烧结、热处理

1.1-1.7μm

单色

PA29

150-2000℃

低辐射金属、铝、青铜、钛

1.8-2.2μm

单色

PA30

500-2500℃

金属、陶瓷、石墨、晶体生长、轧机、烧结、锻造

0.8-1.1μm

单色

PA35

600-3000℃

金属、半导体

0.82-0.93μm

单色

PA40

650-3000℃

熔融金属、水泥、焊接、晶体生长、石墨、烧结、轧机

0.95/1.05μm

双色

PA43

500-3000℃

线材、棒材、线圈加热、电加热丝

0.95/1.05μm

双色

PA83

650-1700℃

熔融金属

0.95/1.05μm

双色

PA21

350-2000℃

熔融玻璃、晶体生长、金属、铜焊、锻造

1.1-1.7μm

单色

*

PA31

700-2500℃

金属、陶瓷、石墨、晶体生长、烧结

0.78-1.06μm

单色

*

PA41

900-3000℃

熔融金属、石墨、烧结

0.95/1.05μm

双色

石墨红外测温仪 操作手册

测温仪和温度传感器

红外线测温仪和红外测温探头

红外测温仪,在线式红外测温仪

微波专用红外测温仪 说明书

非接触式红外测温仪

电柜红外测温仪 操作手册

超快速红外测温仪

锻造红外测温仪

感应加热红外测温仪

冶炼红外测温仪

石墨红外测温仪

FD-SR-A和FD-SR-B在线式比色红外测温仪

FD-SR系列在线式比色红外测温仪采用比色测温原理直接测量目标的真实温度而基本不受材料辐射率的影响，抗烟雾、水蒸气和灰尘能力强。具有多种测温方式，并且带有温度显示和信号输出，既适合于测量，又适合于闭环控制。仪器测温不受窗口玻璃影响（有色玻璃除外）。也不受距离系数限制。仪器具有密封性好,防水、防尘，结实耐用，灵活、精确、抗干扰强、设备尺寸小、智能化、速度快等特性。适于环境条件恶劣的工业现场中使用。
比色红外测温仪具有如下优点
● 双色比值技术摆脱了对绝对能量测量的依赖，可进行更高精度、重复性的温度测量。
● 双色比值技术降低或消除了大部分环境对其的影响，比如脏透镜、脏窗口等。
● 双色比值技术其原理决定了所测温度为目标温度PLUSFO大值,更接近目标温度实际值。
● 未知发射率情况下,双色比值技术有绝对测温优势。
● 具有单双色模式,也可作为单色测温仪使用。

技术指标:

FD-SR-A FD-SR-B
测温范围 700℃～1800℃ 1000℃～3000℃
光谱响应 0.7μm～1.3μm
光学分辨率 150:1（单色模式）
测量精度 读数值的±1%
重复精度 读数值的±0.5%
响应时间 ≤100 ms
瞄准方式 同轴激光瞄准
坡度 0.800～1.200（双色模式）
发射率 0.10～1.00（单色模式）
信号处理 单双色模式切换;峰值保持;平均值;继电器报警
电源 24VDC,±20%,250mA(允许存在100mV峰值波纹)
功率 PLUSFO大2W
模拟输出 4-20mA
数字通信 RS485
输出继电器 一个常开触点,1A30VDC/0.5A125VAC 阻 抗： ≤50mΩ
防护等级 IP65
环境温度 -20℃～60℃
相对湿度 10%～95%不结露
重量 600克

Marathon MM在线红外线测温仪

温度测量范围为 -40℃ ~ 3000℃（-40℉ ~ 5432℉），由 6 种红外线（IR)温度传感器组成，每一种传感器都可以测量一定范围的波长，并分别可以测量低温（-40℃~800℃/-40℉~1472℉）、中温（250℃~1100℃/482℉~2012℉），或者高温（300℃~3000℃/572℉~3273℉）等温度范围的物体。 所有传感器均采用相同的安装硬件和雷泰（Raytek）DataTemp Multidrop 软件，安装、组态和数据采集方便、准确，用途广泛：
?钢铁和金属加工（锻造和热处理）
?新MM3M特别适用于低发射率的物体(如铜、铝的金属加工）
?玻璃热弯、成型、回火、退火，以及密封
?纸加工行业（油墨干燥/固化和成型）
?塑料加工和热力塑型；以及半导体加工等
FD-KR在线红外线测温仪
FD-KR系列内置光纤测温仪，在线红外测温仪，由于采用先进的光纤传感技术极大的提高了产品抗温漂、通模量大、稳模、滤波等，在性能方面具有高精度、高稳定性、高重复性、在线精确测温、响应速度快、抗恶劣环境等特点。
主要应用领域：
锻造、热处理、实验室、金属加工、透热炉、淬火、铸造、热压机等领域。
测温仪温度范围：
代   码 01 02 03 04 05 06
温度范围 300-1000℃ 400-1300℃ 600-1600℃ 600-1800℃ 800-2200℃ 1000-3000℃
详细介绍:
一体化光纤探头，适合于各种空间安装或有特殊安装要求的工业现场。
采用同轴圆心激光瞄准，独特的电路板设计可适用于强磁场、强干扰、高要求等环境。
自带工艺调节按钮，能适合不同工业现场。
信号输入实现数字化，长距离光纤传输实现光学数字化。
采用光学信号处理与电子信息处理相结合的信息处理技术，提高了产品的质量和稳定性。
CIT-1MD比色红外测温仪

在线式比色红外测温仪，在400~3000（分段）内满足用户使用
供电：直流18~24V，连接测温。输出可选4-20MA,或RS485.
DCTQ-714X0红外线测温仪工作原理

DCTQ-714XO一体化双色红外线测温仪

DCTQ-7014红外测温仪

产品应用
方坯加热炉
板坯加热炉
棒线材轧线
热轧板带轧线
热轧板带后处理线
DCTQ-7014工作原理
DCTQ-7014双色红外测温仪接收工件辐射的红外光实现非接触式的温度测量，红外光经光学系统聚焦后被传感器的跌层光电池接收，跌层光电池接收工件辐射的两个波段的光谱，两个波段光谱的比值和工件温度成对应关系，测温仪根据不同的双波段比值得到物体的表面温度
DCTQ-7014产品特点
?不锈钢外壳，专为冶金行业恶劣环境设计
?冷却装置，通水冷却后可使测温仪在高温环境连续工作
?一体化设计，安装调试更加便捷
?双色测温模式，对测量环境的粉尘、水雾不敏感
?数字量、模拟量、开关量信号输出
?0.5%的测量精度
?激光瞄准辅助安装
DCTQ-7014技术参数
? 工作电源：DC24V
? 测温范围：700-1400℃
? 响应时间：10ms
? 测量精度：≤0.5%
? 安装形式：一体式，可见激光瞄准
? 距离系数：50：1
? 工作波长：0.7-1.08um；1.08um
? 信号输出：4-20mA模拟量；RS485;上下限报警开关量输出
? 工作温度：≥60℃时，加水冷却

DCTQ-6016在线红外测温仪
产品应用
方坯加热炉
板坯加热炉
棒线材轧线
热轧板带轧线
热轧板带后处理线
DCTQ-6016工作原理
DCTQ-6016双色红外测温仪接收工件辐射的红外光实现非接触式的温度测量，红外光经光学系统聚焦后被传感器的跌层光电池接收，跌层光电池接收工件辐射的两个波段的光谱，两个波段光谱的比值和工件温度成对应关系，测温仪根据不同的双波段比值得到物体的表面温度
DCTQ-6016产品特点
?不锈钢外壳，专为冶金行业恶劣环境设计
?冷却装置，通水冷却后可使测温仪在高温环境连续工作
?一体化设计，安装调试更加便捷
?双色测温模式，对测量环境的粉尘、水雾不敏感
?数字量、模拟量、开关量信号输出
?0.5%的测量精度
?激光瞄准辅助安装
DCTQ-6016技术参数
? 工作电源：DC24V
? 测温范围：600-1600℃
? 响应时间：10ms
? 测量精度：≤0.5%
? 安装形式：一体式，可见激光瞄准
? 距离系数：50：1
? 工作波长：0.7-1.08um；1.08um
? 信号输出：4-20mA模拟量；RS485;上下限报警开关量输出
? 工作温度：≥60℃时，加水冷却
DCTQ-8022双色红外测温仪
产品应用
方坯加热炉
板坯加热炉
棒线材轧线
热轧板带轧线
热轧板带后处理线
DCTQ-8022工作原理
DCTQ-8022双色红外测温仪接收工件辐射的红外光实现非接触式的温度测量，红外光经光学系统聚焦后被传感器的跌层光电池接收，跌层光电池接收工件辐射的两个波段的光谱，两个波段光谱的比值和工件温度成对应关系，测温仪根据不同的双波段比值得到物体的表面温度
DCTQ-8022产品特点
?不锈钢外壳，专为冶金行业恶劣环境设计
?冷却装置，通水冷却后可使测温仪在高温环境连续工作
?一体化设计，安装调试更加便捷
?双色测温模式，对测量环境的粉尘、水雾不敏感
?数字量、模拟量、开关量信号输出
?0.5%的测量精度
?激光瞄准辅助安装
DCTQ-8022技术参数
? 工作电源：DC24V
? 测温范围：800-2200℃
? 响应时间：10ms
? 测量精度：≤0.5%
? 安装形式：一体式，可见激光瞄准
? 距离系数：100：1
? 工作波长：0.7-1.08um；1.08um
? 信号输出：4-20mA模拟量；RS485;上下限报警开关量输出
? 工作温度：≥60℃时，加水冷却

DCTQ-3514双色红外测温仪
产品应用
方坯加热炉
板坯加热炉
棒线材轧线
热轧板带轧线
热轧板带后处理线
DCTQ-3514工作原理
双色红外测温仪接收工件辐射的红外光实现非接触式的温度测量，红外光经光学系统聚焦后被传感器的跌层光电池接收，跌层光电池接收工件辐射的两个波段的光谱，两个波段光谱的比值和工件温度成对应关系，测温仪根据不同的双波段比值得到物体的表面温度
DCTQ-3514产品特点
? 不锈钢外壳，专为冶金行业恶劣环境设计
? 冷却装置，通水冷却后可使测温仪在高温环境连续工作
? 一体化设计，安装调试更加便捷
? 双色测温模式，对测量环境的粉尘、水雾不敏感
? 数字量、模拟量、开关量信号输出
? 0.5%的测量精度
? 激光瞄准辅助安装
DCTQ-3514技术参数
? 工作电源：DC24V
? 测温范围：350-1400℃
? 响应时间：10ms
? 测量精度：≤0.5%
? 安装形式：一体式，可见激光瞄准
? 距离系数：50：1
? 工作波长：0.9-1.7um；1.7um
? 信号输出：4-20mA模拟量；RS485;上下限报警开关量输出

? 工作温度：≥60℃时，加水冷却

CLINOTRONIC PLUS XG45电子角度仪 电子倾角仪

DIGITAL INCLINOMETER 数显水平仪 数显倾角仪 数显角度仪
SPI3600数显角度仪 PRO 3600 防水数显角度仪 数显角度仪

JL-360S 高精度数显倾角仪角度仪 JL410/420 数显倾角仪

JL810/820 数显倾角仪 JL-360 DP-180倾角盒/角度仪/数显角度盒

DP-180W/DP-180WM 电子式水平尺 DRI-360S 数显角度尺

DP-360-05 高精度数显倾角仪 JL800 数显坡度仪|坡度计|电子水平尺

NZ-90W数显角度尺 NZ-90T数显倾角开关 NZ-90T数显量角器

NZ-90T数显坡度计 NZ-90W数显万能角度规 NZ-90W数显万能角度尺

NZ-90T数显倾角仪 NZ-90T数显角度仪 NZ-90W万能角度尺

NZ-90T数显倾角仪 NZ-90T数显水平尺 NZ60-180数显水平仪

NZ60-180数显倾角仪 DIS-301数显测角仪 DIS-101角度测量仪

DIS-102角度测试仪 DADP360双轴数显角度仪 JYN90 电子测角仪

SP-5100数显倾角仪 SP-5102数显倾角仪 SP-5103数显倾角仪

XG-90W水平坡度计 XG-90XS电子水平尺 高精度双轴数显倾角仪

产品介绍

JL-820是专业针对各种工业现场角度控制和测量的一款数显倾角仪，此款产品核心是采用微机械控制原理，双核测量单元，测量过程中可以用Y轴对X轴进行补偿，再运用交插和温度补偿模型算法，发挥出微机械电子原理的绝对运算优势，保证了仪器测量的长期稳定性和重复性。JL-820是双轴90度测量，分辨率0.001°、精度<0.003度全量程、响应速度快、数据稳定，产品特别设计侧面和下面都采用强磁吸附式安装，两边基准均可正常测量使用，给客户带来非常大的使用便利，另外，JL-820的配套选型(SMI820)可以与采用分离式测量，与我司HCA系列倾角传感器配合使用，传输模式无线或有线可选配，无线采用单对单波段传输，传输直线距离>10m,有线传输标准1米（可定制长距离），JL-820系列产品拥有数据存储功能、3种测量模式可选（弧度、角度、mm）、强大扩展性、便利实际应用性、工业的可靠性、并且拥有绝对的性价比优势，在国际市场上都有绝对的竞争优势！

主要特性

●精度：<0.003° ●重复性：0.003° ●角度分辨率：0.001°

●测量范围：±90°             ●绝对/相对测量可切换   ●带数据存储功能

●侧面底部均可测量              ●双基准强磁安装       ●工作温度-10°～ +70℃           ●自动角度交插补偿功能           ●客户可自行校准零点    ●可设置报警角度

●内置可充电工业电池             ●夜视四色彩屏        ● 角度/长度双单位切换

●3种测量模式可选（弧度、角度、mm） ●滤波频率可选      ●IP54 防护等级

产品应用

●建筑施工     ●汽车四轮检测   ●道路坡度     ●机械安装     ●管道安装

●工业平台    ●云台角度检测     ●转台检测     ●生产夹具     ●医疗仪器

产品订购信息

名称	订购描述
JL-820-15	标准双轴数显倾角仪/量程 ±15°
JL-820-30	标准双轴数显倾角仪/量程 ±30°

例：JL-820-15即标准双轴数显倾角仪量程为±15°

产品性能指标

角度测量范围	JL-820: ±15°	JL-820：±30°	°
毫米测量范围	267	577	mm
测量轴	双轴	双轴
测量精度	<0.005 (全量程)	<0.01 (全量程)	°
角度测量分辨率	0.001	0.001	°
毫米测量精度	0.1	0.2	mm
3种测量模式可选	弧度、角度、毫米/米  三种模式可设定
毫米测量分辨率	0.02		mm
LCD	64色真彩夜光显示屏
LCD可视区域大小	L57.6*W43.2		mm

GM-2000O2智能型氧气浓度探测报警器 GM-2000O3臭氧浓度探测报警器

GM-2000O2智能型氧气浓度探测报警器

检测气体:氧气;环境温度:常温;检测原理:伽伐尼电池式;测量范围:0~30.0%VOL;测量精度:±01%F.S;响应时间:<30S;检测器:固定式;防爆等级:Exdb lCT6 Gb;防尘防爆等级:Ex tb ⅢCT80℃℃ Db;监视器:信号进GDS;指示量程:0~30%VOL;电源:24VDC;输出信号:4~20mADC+HART:输出触点容量:3A/125VAC/30VDC:报警方式:一体式声光报警

GM-2000O3智能型臭氧浓度探测报警器

检测气体:臭氧:环境温度:常温;检测原理:电化学式:测量范围:0~5.0PPm;测量精度:±0.1%F.S响应时间:<30S;检测器:固定式;防爆等级:Exdb lICT6 Gb;防尘防爆等级:Ex tb ⅢCT80℃ Db监视器:信号进GDS:指示量程:0~5.0PPm;电源:24VDC:输出信号:4~20mADC+HART:输出触点容量:3A/125VAC/30VDC;报警方式:一体式声光报警

CT-SRCB15 红外测温仪 在线式红外测温仪\TNCR09-200/BQ\0～500℃ CT-SRCB20红外测温仪

氮化硅气压炉红外测温仪 旋转粉末烧结炉高温计 石墨纯化炉高温计 热风炉拱顶红外双色测温装置

双色红外测温仪  激光双色高温计 双色红外扫描测温仪

双色红外测温仪

产品特点：

·         宽广的测温范围：550~1800℃，1000~3200℃

·         响应时间仅为10ms

·         手动对焦选项便于安装

·         瞄准方式多样，目视瞄准、激光瞄准、或选配绿色LED、视频瞄准

·         防护等级 IP65 (NEMA 4)

·         多种通信接口（RS-485、Ethernet、Profinet）、以太网 ASCII 和视频流

·         模拟量、数字量同步输出，可编程继电器输出

·         E系列享有4 年质保期

E系列高温比色红外测温仪，可进行连续的可视化过程监控，并适应金属冶炼，金属热处理/加工、碳材料生产和硅材料生产等严酷工业环境。E系列双色测温仪有助于制造商提高产品质量/一致性，降低次品率，限度提高产能并降低能源成本。

E系列双色红外测温仪通用性强且安装方便。凭借宽广的温度范围，少量装置便可应对整个过程。传感器靠以太网供电 (PoE) 或直流电源工作，并通过接口连接到各种总线系统（Ethernet、Profinet 和 RS-485）。直观的后面板显示操作界面使导航更加简便。电脑版设置和监控软件简化了配置操作，内置的 web 服务器可保存历史数据以便追溯和排查。

E系列红外传感器创新型视频瞄准功能有助于直观地连续监控工艺过程，LED 光斑瞄准选项可用来查看目标上的光点尺寸并确保指向目标的测量通路清晰准确。辐射率自动匹配功能可避免盲目设定辐射率。配套软件可保存过程温度以便进行数据分析和传感器设置。

主要技术参数:

型号	E1RL	E1RH
温度范围	550-1800°C，(单色模式) 600-1800°C，(双色模式)	1000-3200°C
距离系数	100 : 1	150 : 1
响应时间	10 ms (95%)	10 ms (95%)
光谱响应	1.0 μm 单/双色	1.0 μm双色
瞄准	标配：目视瞄准、激光瞄准 选配： 与光路同轴的视频瞄准功能可以进行精确瞄准和工业过程的连续监控与光路同轴的绿色 LED 光斑瞄准功能可以投射实际光斑尺寸
输出	0-20mA/4-20mA（电气隔离），16 位分辨率数字量、继电器输出
通讯	RS-485/Ethernet,  Profinet
电源选项	24VDC标称(20-48VDC)直流电源，或以太网供电 (PoE)

耐高温附件：

E系列红外测温仪具有IP65 (NEMA4) 防护等级的不锈钢外壳，可抵御高达 65℃ 或使用冷却附件时高达315℃ 的环境温度。一经安装，便可一劳永逸，从而降低了工厂的维护成本。

应用领域：

金属加工：金属熔炼/锻造双色红外测温仪

热轧厂双色红外测温仪

棒材/线材厂激光双色高温计

热处理及退火双色红外测温仪

感应加热双色红外测温仪

灯泡和碘钨灯生产双色红外测温仪

玻璃熔融双色红外测温仪

半导体炉双色红外测温仪

水泥和石灰窑双色红外测温仪

垃圾焚烧双色红外测温仪

碳石墨生产双色红外测温仪

红外测温仪/高温计

双色红外测温仪广泛应用于冶金,钢铁,半导体,焚烧炉行业（线棒材、热轧板、锻造）和铸造行业，水泥窑，感应加热，单晶硅,多晶硅,真空炉和热风炉管道等各种工业场合温度的测量。高温计适用于远距离测量小目标、发射率易变化的材料以及有强烈衰减的场合温度的在线实时测量。

双色红外测温仪拥有坚固的外形设计，采用304不锈钢机芯机芯直径仅为58mm，高温恶劣环境可选配不锈钢防护套（带吹扫和冷却功能），高温计防护等级IP65，密封部件采用橡胶，适用于各种高温环境工业场合。 高温计检测目标在水汽、灰尘、目标大小变化、部分被遮挡、发射率变化等环境中，即使检测信号衰减 95 %，也不会对测温结果有任何影响。智能软硬件设计，适用于一百万倍信号的数据处理，高温计可以满足用户对红外测温仪的精度、重复性、等各性能方面的要求更在优秀。

U600-X-CV系列比色红外测温仪

型号	U600/1200CV	U600/1600CV	U600/2000CV	U600/2500CV
测温范围	250℃～1200℃	350℃～1600℃，下限温度也可以延伸到300℃	400℃～2000℃	450℃～2500℃
主要应用	有色金属加工、镀锌线、低发射率材料温度测量（铝、铜、锌等）	热轧、线棒材、有色金属加工、感应加热、 镀锌线	激光加热或真空炉
距离系数	30：1	60：1	100：1	200：1
测量距离	标准焦距：0.35m至无穷远可调，近焦距：0.15m～0.5m
测量精度	±0.5%T（T为测量温度值）
分辨率	0.1℃
重复精度	±2℃
单色系数	0.100～1.100，步距0.001可调。
双色系数	0.850～1.150，步距0.001可调。
响应时间	MAX较快5ms，5ms-99.99s可调节
信号处理	峰值、谷值、平均值，环境温度过高过低报警，单色、双色可切换，掉电保护等功能
显示方式	采用工业级自发光OLED显示屏
供电电源	DC（20～30）V，带过压、过流、短路保护，功耗：5W（24V@200mA） 内置EMI滤波器，可抗2500VDC脉冲群的干扰。
预热时间	内置40℃恒温加热器，通电10min后测温。内置全程温度补偿，测温精度几乎不受环境温度的影响。
瞄准方式	可见高亮度绿灯或目镜瞄准，2选1
接口	采用全密封插头和12芯高温屏蔽电缆
使用环境	不带水冷：-20℃～+60℃，吹扫压力为0.1MPa，流量为6L/ min 带水冷：-20℃～+120℃，冷却水压力为0.2MPa，流量为2L/min

关键词：热轧线棒材钢坯双色测温仪 金属注射成型烧结炉红外高温计 真空氢气炉红外比色测温仪
真空热压炉双色高温计 核管退火炉红外测温仪 晶体材料红外测温仪 晶圆高温处理炉红外测温仪
氮化硅气压炉红外测温仪 真空淬火炉高温计 碳化钨气压炉红外测温仪 CVD 化学气相沉积炉高温计
石墨纯化炉高温计 旋转粉末烧结炉高温计 真空感应熔铸炉红外测温仪 热风炉拱顶红外双色测温装置

半导体真空炉比色高温计

气氛炉双色红外测温仪

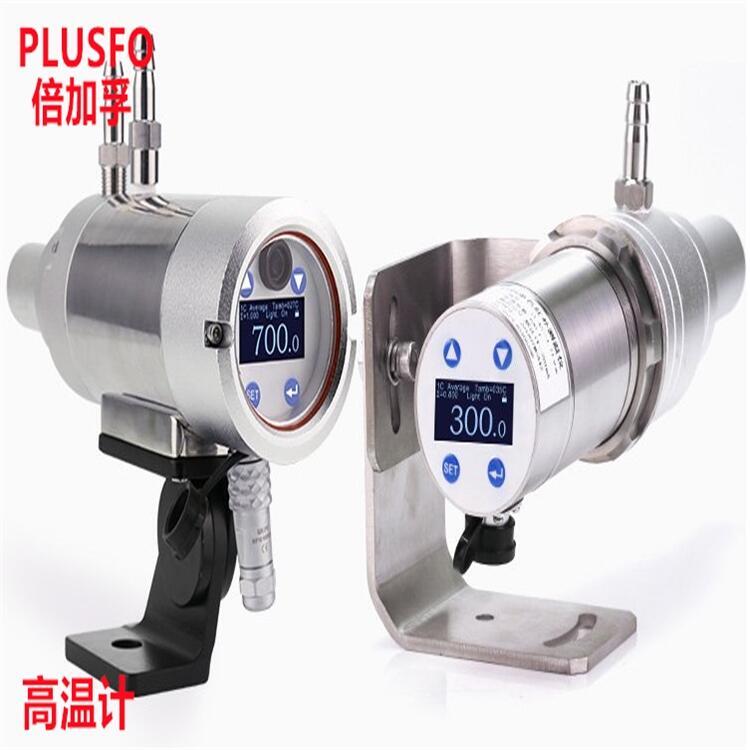

高温计产品特点

高温计测温范围覆盖250℃～3000℃（分段）

比色高温计测温精度可达0.5%,重复精度为2℃，部分产品分辨率达0.1℃

辐射高温计 响应时间10ms～99.99s可调

光学高温计采用可调焦镜头，测量距离0.35m至无穷远

红外测温仪探头对探测器采用PID恒温控制，消除环境温度对测量的影响

固定红外测温仪采用1：1高亮度绿色LED光源或可视目镜，清晰显示被测目标的位置及大小

红外高温计兼具双色和单色测温功能

在线激光双色红外测温仪自净模式下，有镜头脏检测功能

高温计采用工业级OLED屏为显示界面，人机界面友好

红外测温仪外设接口：2路独立的模拟量输出、2路报警输出、1路电平输出以及1路RS485通讯接口。

高温计采用智能软硬件等抗干扰设计提高系统稳定性，可抗2500VDC脉冲群干扰

激光红外测温仪有抗氧化测量功能，测量时不受氧化物的影响

在线红外测温仪采用多通道测温仪总线级联，通过PC实现网络化控制

技术参数

测温范围（℃）	250～3000（℃）（不同行业温度范围不一样，具体工作范围范围可选分段）
主要应用	热轧、线 棒材、金属锻造、铸造、真空炉、感应加热 、溶化的玻璃、水泥窑、半导体
距离系数	100：1
测量距离	0.35m至无穷远可调
测量精度	±0.5%T
分辨率	0.1℃
重复精度	±2℃
单色系数	0.100～1.000，步距0.001可调。
双色系数	0.850～1.150，步距0.001可调。
响应时间	5ms～99.99s可调
信号处理	峰值、谷值、平均值，环境温度过高过低报警，单色、双色可切换，掉电保护等功能
显示方式	采用工业级自发光OLED显示屏
供电电源	DC（20～30）V，带过压、过流、短路保护，功耗：5W（24V@200mA） 内置EMI滤波器，可抗2500VDC脉冲群的干扰。
预热时间	内置恒温加热器，通电10min后测温
瞄准方式	内置可见高亮度绿灯或目镜瞄准
接口	采用德国binder密封插头和12芯屏蔽电缆（长度2.5m）
使用环境	不带水冷：-30℃～+55℃，吹扫压力为0.1MPa，流量为6L/ min 带水冷：-30℃～+120℃， 冷却水压力为0.2MPa，流量为2L/min
防护等级	IP65

关键词：热轧线棒材钢坯双色测温仪 金属注射成型烧结炉红外高温计 真空氢气炉红外比色测温仪
真空热压炉双色高温计 核管退火炉红外测温仪 晶体材料红外测温仪 晶圆高温处理炉红外测温仪
氮化硅气压炉红外测温仪 真空淬火炉高温计 碳化钨气压炉红外测温仪 CVD 化学气相沉积炉高温计
石墨纯化炉高温计 旋转粉末烧结炉高温计 真空感应熔铸炉红外测温仪 热风炉拱顶红外双色测温装置

双色红外测温仪，比色高温计 钢铁、冶金、热风炉温度

红外双色测温仪，双色高温计 真空炉、气氛炉、热处理温度

高温计产品特点

高温计测温范围覆盖250℃～3000℃（分段）

比色高温计测温精度可达0.5%,重复精度为2℃，部分产品分辨率达0.1℃

辐射高温计 响应时间10ms～99.99s可调

光学高温计采用可调焦镜头，测量距离0.35m至无穷远

红外测温仪探头对探测器采用PID恒温控制，消除环境温度对测量的影响

固定红外测温仪采用1：1高亮度绿色LED光源或可视目镜，清晰显示被测目标的位置及大小

红外高温计兼具双色和单色测温功能

在线激光双色红外测温仪自净模式下，有镜头脏检测功能

高温计采用工业级OLED屏为显示界面，人机界面友好

红外测温仪外设接口：2路独立的模拟量输出、2路报警输出、1路电平输出以及1路RS485通讯接口。

高温计采用智能软硬件等抗干扰设计提高系统稳定性，可抗2500VDC脉冲群干扰

激光红外测温仪有抗氧化测量功能，测量时不受氧化物的影响

在线红外测温仪采用多通道测温仪总线级联，通过PC实现网络化控制

超高温系列比色双色测温仪

型号	M2 600/1600CV	M2 600/1800CV	M6 700/2500CV		M6 700/3000CV/3200CV
测温范围	600℃～1600℃	600℃～1800℃	700℃～2500℃		700℃～3000℃/3200℃
单色工作波长	1.08μm
比色工作波长	波长1：（0.7～1.08）μm；波长 2：1.08μm
主要应用	热轧、线棒材、金属锻造、铸造、感应加热、溶化的玻璃、水泥窑、半导体、真空炉、多晶硅、单晶硅			高温炉、石墨炉、真空炉、半导体
距离系数	60：1	标准100：1， 60：1需定制		200：1
测量距离	标准焦距：0.35m至无穷远可调；近焦距：0.2m～0.5m
测量精度	±0.5%T（T为测量温度值）
分辨率	0.1℃
重复精度	±2℃
单色系数	0.100～1.100，步距0.001可调。
双色系数	0.850～1.150，步距0.001可调。
响应时间	MAX较快5ms，5ms-99.99s可调节
信号处理	峰值、谷值、平均值，环境温度过高过低报警，单色、双色可切换，掉电保护等功能
显示方式	采用工业级自发光OLED显示屏
供电电源	DC（20～30）V，带过压、过流、短路保护，功耗：5W（24V@200mA） 内置EMI滤波器，可抗2500VDC脉冲群的干扰。
防护等级	IP65

固废焚烧二燃室红外测温装置

废液炉红外测温装置

裂解炉红外测温系统

红外双色测温仪系列产品广泛适用于热风炉管道，真空加热炉，窑炉在线测温，如水泥烧结炉，环保焚烧炉，玻璃加工等行业

热风炉红外高温计是为高炉加热鼓风设备，是现代高炉不可缺少的重要组成部分。现代高炉多采用蓄热式热风炉，其工作原理是先燃烧煤气，用产生的烟气加热蓄热室的格子砖，再将鼓风站送来的冷风通过炽热的格子砖进行加热 将热风炉轮流交替地进行燃烧和送风，使高炉连续获得高温热风。热风炉拱顶的温度，是安全、准确操作热风炉所必需的重要数据。

1、传统热风炉温度的检测是通过热电偶来测量，采用装配式铂铑—铂热电偶或双铂铑热电偶，通过测量拱顶保温墙的温度，间接地控制热风温度。

2、热风炉耐火材料内衬在高温、高压环境下，工作条件十分恶劣。热电偶对使用环境的要求和本身结构的限制，在温度变化频繁压力波动大和振动的场合，造成了热电偶测温不准确、反应滞后，不能准确反应炉内温度的变化。

3、热电偶长期工作在高温区1200℃～1300℃，热电偶接线盒所处环境温度亦高达100～120℃，致使电偶的使用寿命很短，从几周到几个月不等。增加了使用成本和维护工作量。

4、为了克服上述缺点，精工仪器设计生产的热风炉拱顶红外测温系统能很好地解决了以上问题，可确保红外测温系统在复杂的环境下可靠工作。

5、热风炉红外高温计除了用于热风炉测温外，也可以用于加热炉内温度的测量。

比色红外测温仪

测温范围	250℃～1200℃	350℃～1600℃，下限温度也可以延伸到300℃	400℃～2000℃	450℃～2500℃
探测器	InGaAs/InGaAs（叠层铟镓砷）
单色工作波长	1.7μm
比色工作波长	波长1：（0.9～1.7）μm 波长 2：1.7μm		波长1：（1.25～1.7）μm 波长 2：1.7μm
主要应用	有色金属加工、镀锌线、低发射率材料温度测量（铝、铜、锌等）	热轧、线棒材、有色金属加工、感应加热、 镀锌线	激光加热或真空炉
距离系数	30：1	60：1	100：1	200：1
测量距离	标准焦距：0.35m至无穷远可调，近焦距：0.15m～0.5m
测量精度	±0.5%T（T为测量温度值）
分辨率	0.1℃
重复精度	±2℃
单色系数	0.100～1.100，步距0.001可调。
双色系数	0.850～1.150，步距0.001可调。
响应时间	MAX较快5ms，5ms-99.99s可调节
显示方式	采用工业级自发光OLED显示屏
供电电源	DC（20～30）V，带过压、过流、短路保护，功耗：5W（24V@200mA） 内置EMI滤波器，可抗2500VDC脉冲群的干扰。
防护等级	IP65

关键词：热轧线棒材钢坯双色测温仪 金属注射成型烧结炉红外高温计 真空氢气炉红外比色测温仪
真空热压炉双色高温计 核管退火炉红外测温仪 晶体材料红外测温仪 晶圆高温处理炉红外测温仪
氮化硅气压炉红外测温仪 真空淬火炉高温计 碳化钨气压炉红外测温仪 CVD 化学气相沉积炉高温计
石墨纯化炉高温计 旋转粉末烧结炉高温计 真空感应熔铸炉红外测温仪 热风炉拱顶红外双色测温装置

BFS工业炉红外测温系统

真空加热炉红外测温装置 RF-4A19

热风炉内红外测温系统RF-4A25

红外双色测温仪系列产品广泛适用于热风炉管道，真空加热炉，窑炉在线测温，如水泥烧结炉，环保焚烧炉，玻璃加工等行业

热风炉红外测温仪是为高炉加热鼓风设备，是现代高炉不可缺少的重要组成部分。现代高炉多采用蓄热式热风炉，其工作原理是先燃烧煤气，用产生的烟气加热蓄热室的格子砖，再将鼓风站送来的冷风通过炽热的格子砖进行加热 将热风炉轮流交替地进行燃烧和送风，使高炉连续获得高温热风。热风炉拱顶的温度，是安全、准确操作热风炉所必需的重要数据。

1、传统热风炉温度的检测是通过热电偶来测量，采用装配式铂铑—铂热电偶或双铂铑热电偶，通过测量拱顶保温墙的温度，间接地控制热风温度。

2、热风炉耐火材料内衬在高温、高压环境下，工作条件十分恶劣。热电偶对使用环境的要求和本身结构的限制，在温度变化频繁压力波动大和振动的场合，造成了热电偶测温不准确、反应滞后，不能准确反应炉内温度的变化。

3、热电偶长期工作在高温区1200℃～1300℃，热电偶接线盒所处环境温度亦高达100～120℃，致使电偶的使用寿命很短，从几周到几个月不等。增加了使用成本和维护工作量。

4、为了克服上述缺点，精工仪器设计生产的热风炉拱顶红外测温系统能很好地解决了以上问题，可确保红外测温系统在复杂的环境下可靠工作。

5、热风炉红外高温计除了用于热风炉测温外，也可以用于加热炉内温度的测量。

在线红外测温仪

测温范围	250℃～1200℃	350℃～1600℃	400℃～2000℃	450℃～2500℃
比色工作波长	波长1：（0.9～1.7）μm 波长 2：1.7μm		波长1：（1.25～1.7）μm 波长 2：1.7μm
主要应用	有色金属加工、镀锌线、低发射率材料温度测量（铝、铜、锌等）	热轧、线棒材、有色金属加工、感应加热、 镀锌线	激光加热或真空炉
距离系数	30：1	60：1	100：1	200：1
测量距离	标准焦距：0.35m至无穷远可调，近焦距：0.15m～0.5m
测量精度	±0.5%T（T为测量温度值）
分辨率	0.1℃
重复精度	±2℃
单色系数	0.100～1.100，步距0.001可调。
双色系数	0.850～1.150，步距0.001可调。
响应时间	MAX较快5ms，5ms-99.99s可调节
显示方式	采用工业级自发光OLED显示屏
防护等级	IP65

关键词：热轧线棒材钢坯双色测温仪 金属注射成型烧结炉红外高温计 真空氢气炉红外比色测温仪
真空热压炉双色高温计 核管退火炉红外测温仪 晶体材料红外测温仪 晶圆高温处理炉红外测温仪
氮化硅气压炉红外测温仪 真空淬火炉高温计 碳化钨气压炉红外测温仪 CVD 化学气相沉积炉高温计
石墨纯化炉高温计 旋转粉末烧结炉高温计 真空感应熔铸炉红外测温仪 热风炉拱顶红外双色测温装置

光纤式双色红外测温仪

FIR-G-X系列光纤式双色测温仪具有坚固的外形，采用不锈钢镜头选配带吹扫功能，铝压铸外壳，防护等级为IP54。

温度传感器由镜头、光纤、处理部件组成。光纤和镜头组件可以承受250℃的高温，不需要另外的冷却。除了适用于一般工业场合温度的测量, 光纤式双色测温仪也适用于安装在电磁干扰较强和环境温度较高的场合。

红外测温仪检测目标在水汽、灰尘、目标大小变化、部分被遮挡、发射率变化等环境中，即使检测信号衰减95%，也不会对测温结果有任何影响。

产品特点：

· 光纤式双色测温仪测温范围覆盖600℃～2500℃

· 双色测温仪测温精度可达0.5%

· 测温仪重复精度为2℃

· 光纤测温仪响应时间5ms～99.99s可调

· 光纤式高温计产品分辨率达0.1℃

· 光纤双色测温仪采用可调焦镜头或定焦镜头

· 光纤测温仪采用激光瞄准，清晰显示出被测目标的位置及大小

· 红外测温仪对探测器采用PID恒温控制，消除环境温度对测量的影响

· 光纤式双色高温计兼具双色和单色测温功能

· 光纤式双色测温仪采用工业级OLED屏为显示界面，人机界面友好

· 光纤式双色测温仪可抗2500VDC脉冲群干扰

型号	FIR-G-6016	FIR-G-7018	FIR-G-8025
测温范围	600℃～1600℃	700℃～1800℃	800℃～2500℃
探测器	Si/Si(叠层硅)
工作波长	波长1：（0.7～1.08）μm，波长 2：1.08μm
主要应用	连铸、热轧、感应加热、多晶硅和单晶硅，高温场合温度的测量
距离系数	50：1或100：1	150：1	150：1或200:1
测量距离	固定焦距0.2m以上，可调焦距0.15m至无穷远可调
测量精度	±0.5%tm℃（tm为测温范围上限值）
温度分辨率	0.1℃
重复精度	±2℃
单色系数	0.100～1.000，步距0.001可调
双色系数	0.850～1.150，步距0.001可调
响应时间	快5ms，可以调节
信号处理	峰值、谷值、平均值，环境温度过高过低报警，单色、双色可切换，掉电保护等功能
显示方式	采用自发光工业级OLED显示屏
供电电源	DC（20～30）V，功耗：5W（24V@200mA），带过压、过流、短路保护， 内置EMI滤波器、可抗2500VDC脉冲群的干扰。
预热时间	内置恒温加热器，通电10min后测温
瞄准方式	内置可见红色激光瞄准

双色红外测温仪半导体真空炉专用

高温计产品特点

高温计测温范围覆盖250℃～3000℃（分段）

比色高温计测温精度可达0.5%,重复精度为2℃，部分产品分辨率达0.1℃

辐射高温计 响应时间10ms～99.99s可调

光学高温计采用可调焦镜头，测量距离0.35m至无穷远

红外测温仪探头对探测器采用PID恒温控制，消除环境温度对测量的影响

固定红外测温仪采用1：1高亮度绿色LED光源或可视目镜，清晰显示被测目标的位置及大小

红外高温计兼具双色和单色测温功能

在线激光双色红外测温仪自净模式下，有镜头脏检测功能

高温计采用工业级OLED屏为显示界面，人机界面友好

红外测温仪外设接口：2路独立的模拟量输出、2路报警输出、1路电平输出以及1路RS485通讯接口。

高温计采用智能软硬件等抗干扰设计提高系统稳定性，可抗2500VDC脉冲群干扰

激光红外测温仪有抗氧化测量功能，测量时不受氧化物的影响

在线红外测温仪采用多通道测温仪总线级联，通过PC实现网络化控制

超高温双色测温仪

测温范围	600℃～1600℃	600℃～1800℃	700℃～2500℃		700℃～3000℃/3200℃
单色工作波长	1.08μm
比色工作波长	波长1：（0.7～1.08）μm；波长 2：1.08μm
主要应用	热轧、线棒材、金属锻造、铸造、感应加热、溶化的玻璃、水泥窑、半导体、真空炉、多晶硅、单晶硅			高温炉、石墨炉、真空炉、半导体
测量距离	标准焦距：0.35m至无穷远可调；近焦距：0.2m～0.5m
测量精度	±0.5%T（T为测量温度值）
分辨率	0.1℃
重复精度	±2℃
单色系数	0.100～1.100，步距0.001可调。
双色系数	0.850～1.150，步距0.001可调。
显示方式	采用工业级自发光OLED显示屏
供电电源	DC（20～30）V，带过压、过流、短路保护，功耗：5W（24V@200mA） 内置EMI滤波器，可抗2500VDC脉冲群的干扰。
防护等级	IP65

光纤式红外测温仪

光纤式红外测温仪

FIR-G-X系列光纤式测温仪具有坚固的外形，采用不锈钢镜头选配带吹扫功能，铝压铸外壳，防护等级为IP54。

温度传感器由镜头、光纤、处理部件组成。光纤和镜头组件可以承受250℃的高温，不需要另外的冷却。除了适用于一般工业场合温度的测量, 光纤式测温仪也适用于安装在电磁干扰较强和环境温度较高的场合。

产品特点：

· 光纤式测温仪测温范围覆盖600℃～2500℃

· 双色测温仪测温精度可达0.5%

· 测温仪重复精度为2℃

· 光纤测温仪响应时间5ms～99.99s可调

· 光纤式高温计产品分辨率达0.1℃

· 光纤双色测温仪采用可调焦镜头或定焦镜头

· 光纤测温仪采用激光瞄准，清晰显示出被测目标的位置及大小

· 红外测温仪对探测器采用PID恒温控制，消除环境温度对测量的影响

· 光纤式双色高温计兼具双色和单色测温功能

· 光纤式双色测温仪采用工业级OLED屏为显示界面，人机界面友好

· 光纤式双色测温仪可抗2500VDC脉冲群干扰

型号	FIR-S-6016	FIR-S-7022	FIR-S-8025	SMART-FG-3014	SMART-FG-3522
测温范围	600℃～1600℃	700℃～2200℃	800℃～2500℃	300℃～1400℃	350℃～2200℃
工作波长	（0.85～1.1）μm			（1.45～1.7）μm
探测器	Si（硅光电池）			InGaAs（铟镓砷）
主要应用	连铸、热轧、感应加热、多晶硅和单晶硅， 高温场合温度的测量			感应加热、热处理、多晶硅和单晶硅， 高温场合温度的测量
距离系数	75:1或150:1	150:1或200:1		75:1或150:1	150:1或200:1
测量距离	固定焦距0.2m以上，可调焦距0.15m至无穷远可调
测量精度	±0.5%tm℃（tm为测温范围上限值）
温度分辨率	0.1℃
重复精度	±2℃
单色系数	0.100～1.000，步距0.001可调
显示方式	采用自发光工业级OLED显示屏
供电电源	DC（20～30）V，功耗：5W（24V@200mA），带过压、过流、短路保护， 内置EMI滤波器、可抗2500VDC脉冲群的干扰。

红外测温仪 在线式红外测温仪

非接触式红外线测温仪

在线式红外测温仪传感器/红外测温仪探头

双色红外测温仪DCT1-6016

红外测温仪兼具双色和单色测温功能2双色模式下，有镜头脏检测功能2采用工业级OLED屏为显示界面，人机界面友好2丰富的外设接口：2路独立的模拟量输出、2路报警输出、1路电平输出以及1路RS485通讯接口。2软硬件等抗干扰设计提高系统稳定性，可抗2500VDC脉冲群干扰2有抗氧化测量功能，测量时不受氧化物的影响2多支持26台测温仪总线级联，通过PC实现网络化控制技术参数型号 6016测温范围（℃） 600～1600探测器 Si/Si（叠层 硅）工作波长 波长1：（0.7～1. 08）μm 波长 2：1.08 μm主要应用 热轧、线 棒材、金属锻造、铸造、真空炉、 感应加热 、溶化的玻璃、水泥窑、半导体距离系数 60：1测量距离 0.35m至无穷远可调测量精度 ±0.5%tm℃（tm为测温范围上限值）分辨率 0.1℃重复精度 ±2℃单色系数 0.100～1.000，步距0.001可调。双色系数 0.850～1.150，步距0.001可调。响应时间 10ms～99.99s可调信号处理 峰值、谷值、平均值，环境温度过高过低报警，单色、双色可切换，掉电保护等功能输出 多种模拟量输出16bit （4mA～20mA，0mA～20mA，0V～5V，0V～10V可选）， 分辨率0.1℃，电流环输出大负载600Ω，电压输出允许电流10mA模拟量12bit输出4mA～20mA，分辨率1℃，电流环输出大负载600Ω报警输出：上限、下限报警，采用光耦继电器使用寿命制，导通电阻≤25Ω，大允许电压AC60V或DC60V，大允许电流120mA，响应时间2msPNP电平输出（输出电流100mA，带过载保护）RS485输出，可实现参数修改，数据记录和查询等功能显示方式 采用工业级自发光OLED显示屏供电电源 DC（20～30）V，带过压、过流、短路保护，功耗：5W（24V@200mA） 内置EMI滤波器，可抗2500VDC脉冲群的干扰。预热时间 内置恒温加热器，通电10min后测温瞄准方式 内置可见高亮度绿灯或目镜瞄准接口 采用德国binder密封插头和12芯耐高温屏蔽电缆（长度2.5m）使用环境 不带水冷：-30℃～+55℃，吹扫压力为0.1MPa，流量为6L/ min 带水冷：-30℃～+120℃， 冷却水压力为0.2MPa，流量为2L/min防护等级 IP65

单色红外测温仪 非接触红外测温仪

测温仪是非接触红外测温仪，红外测温仪是基于物体表面红外辐射能量的大小来计算温度，非接触式测温是红外测温仪大优点，可以方便地测量难以接近的或移动中物体。

红外测温仪为一体化集成式红外测温仪，传感器、光学系统、电子系统及 LCD 显示共同集成在金属外壳里，探头的外壳材质为不锈钢，表面经过硬质处理，表面耐磨， 不易划伤，探头防护等级符合 IP65/NEMA-4 密封等级，可满足各种场合使用要求。

1.1产品特点

测温范围覆盖0℃～1300℃分段2

测温精度可达1%,重复精度为2℃2

响应时间150ms可调2

分辨率0.1℃2

红色双激光瞄准，清晰显示被测目标的位置及大小2

采用蓝色液晶屏为显示界面2

4-20mA电流模拟信号输出2

1.2单色红外测温仪原理

目前市场上的单色测温仪，多为窄波段测温仪。它的测温原理是通过物体某一狭窄波长范围内发生的辐射能量，来决定温度的大小。测温仪测量的是一个区域内的平均温度，测量值受发射率、镜头的污染以及背景辐射的影响。

物体发出辐射能量的大小与发射率有一定关系。发射率越大，物体发出的红外线能量越大。物体的发射率与物体表面的状态有一定关系，表面的粗糙度、亮暗程度、不同材质都会影响发射率。所以在使用单色测温仪时，常会有一张不同材质的发射率表。

1.3适用场合

被测物测量面积较大（完全能够充满目标视场）、表面较平整（不弯曲）、与测量方向小于30度、被测物体 表面理化状态稳定(非处于氧化、气化、液化过程之中) 、光学通道少灰尘和没有阻挡与衰减等场合下物体温度的测量。

1.4技术参数

测温范围（℃） 0-1300

探测器 热电堆

工作波长 （8-14）um

主要应用 有色金属加工、感应加热、涂层、冷轧

距离系数 120：1

测量距离 0.35m至无穷远可调

测量精度 ±1%tm℃（tm为测温范围上限值）

温度分辨率 0.1℃

重复精度 ±2℃

单色系数 0.100～1.000，步距0.001可调

响应时间 150ms，可以调节

信号处理 峰值、谷值、平均值，环境温度过高过低报警，掉电保护等功能

输出 4～20mA 输出,分辨率0.1℃

TTL输出，可实现参数修改，数据记录和查询等功能

显示方式 采用工业级LCD蓝光显示屏

供电电源 DC（20～30）V，功耗：2.5W（24V@100mA），带过压、过流、短路保护

瞄准方式 双激光瞄准

接口 采用全密封插头

使用环境 -20℃～+55℃，不带水冷；-20℃～+120℃，带水冷

防护等级 IP65

1.5接线表

（1）简化版输出

红 黑 白 绿 银

1 2 5 6 ------

+24V 0V (4-20mA)+ (4-20mA)- Shield

电源输入 模拟量输出 屏蔽层

红外测温探头计红外温度传感器 测温探头 红外线探头 固定式红外测温仪

在线式红外测温仪/温度传感器

温度范围: -20^ 1200°C内温度范围可选.

光谱范围: 8~14 μ m

光学分辨率: 8:1, 15:1, 20:1

响应时间: 75~ 300ms可选(95比)

发射率: 0. 95/1. 0固定.

测温精度:测量值的土1比或士1°C，取大值

w

重复精度:测量值的士0.5比或士0.5°C，取大值

大电流: 50mA

防护等级: NEMA-4(IP65)

环境温度: 0~ 60°C

””“裕天

相对湿度: 10-95比 (不结露)

外壳材质: 304不锈钢

外形尺寸: 18mm直 径*68mm长度

电缆长度: 2M标准(线缆长度可自己延长，也可定制延长)

输出信号选择以及工作电源:

4-20mA、0-5V信号输出: 12~24VDC供电

RS485信号(Modbur RTU/ASCII/快速 十六进制等协议)和0~5V输出: 6~24 VDC供

电(只需要通讯功能，不需要0~5V输出，可以5V供电)

红外测温仪 红外温度计 红外温度传感器高温红外测温仪

固定式红外线测温仪 红外线高温计 红外温度传感器

便携式红外测温仪

主要参数：

测 温 范 围：-25℃～1500℃

测 量 精 度：读数值的±1%或±1℃

工 作 波 段：8um～14um

距 离 系 数：80:1

瞄 准 方 式：同轴激光瞄准

仪器概述PT150手持式红外测温仪，采用精密光学系统和进口光电传感器，仪器测温范围较宽，能在-25℃～1500℃范围内满足用户的不同需求。为同轴激光瞄准，可精确测量目标的温度，重复测量稳定、响应速度快、操作简单、使用可靠。

技术指标

测 温 参 数	测温范围	-25℃～1500℃
	测量精度	读数值的±1％或±1℃
	重复精度	读数值的±0.5％或±1℃
	分辨率	1℃或1℉
	响应时间	小于200ms
	辐射率	0.10～1.00可调，步长0.01
	液晶显示	带背光液晶显示
	测温方式	瞬时值、MAX较大值、MAX较小值、平均值、温差值
	功能	超限声光报警、显示保持、℃／℉转换，电量不足提示
光 学 参 数	工作波段	8um～14um
	距离系数	80:1
	瞄准方式	同轴激光瞄准
电 气 参 数	工作电压	9V电池（6F22）1节
	工作电流	小于35mA
环 境 参 数	工作温度	-10℃～60℃
	存储温度	-18℃～60℃
	相对湿度	10%～90%RH不冷凝
物 理 参 数	仪器体积	180mm×170mm×50 mm
	仪器重量	500g

应用领域广泛应用于锻造、感应加热、热处理、电力等行业的工艺控制和设备故障诊断，以及节能产业和科学研究。

非接触式红外高温计 温度传感器 红外高温计

PSC-T54U非接触式红外高温计描述:

它的量程宽达350°~1200℃对超薄玻璃表面的温度测量非常必要。

坚固而紧凑的不锈钢外壳确保设备可以在恶劣的环境条件下工作。

PSC-T54U响应迅速，仅需60ms响应时间，适用于快速计量任务和5mm以上的光斑尺寸。

标准0/4~20mA线性输出信号使其能够无缝接入现有测量与控制系统。PSC-T54UPSC-T54U拥有一个电流隔离的RS-485接

口，因此可与总线兼容，使用ModbusRTU协议。

PSC-Spot软件通过RS-485转USB连接到PC，可以简单地调节发射率、次级温度程、响应时间和数据存储。

PSC-T54U非接触式红外高温计参数:

温度量程350°~1200℃(662°~2192F)

次级温度量程可通过RS-485接口在全温度量程内调节，Min跨度为50℃

光谱范围7.8μm

距离比约70:1在370mm时为5.3mm

精度测量值的0.6%，以℃为单位，或1K

再现性测量值的0.3%，以℃为单位，或0.5K响应时间(t90)60ms(

双色模式Endurance高温红外测温仪E1RL-F2-L-0-0

双色模式Endurance系列高温红外测温仪E1RL-F2-L-0-0介绍：

Endurance红外传感器具有坚固的不锈钢外壳，在高达 65℃ 的环境温度下无需冷却即可达到 IP65 (NEMA 4) 防护等级要求。视频瞄准功能有助于直观地连续监控工艺过程，LED 光斑瞄准选项可用来查看目标上的光点尺寸并确保指向目标的测量通路清晰准确。辐射率自动匹配功能可避免盲目设定辐射率。配套软件可保存过程温度以便进行数据分析和传感器设置。Endurance® 系列享有同级别中高的 4 年保修期。

Endurance系列高温红外测温仪特点：

瞄准方式多样，目视瞄准、视频瞄准、LED 或激光瞄准选项

手动对焦选项便于安装

防护等级IP65 (NEMA 4) 的不锈钢外壳可抵御高达 65℃ 的环境温度

带按键反馈功能的背光后面板便于菜单调整

隔离输出

多种通信接口（RS-485、Ethernet、Profinet）便于访问网络服务器、以太网ASCII                   和视频流

全套安装附件

双色模式Endurance系列高温红外测温仪E1RL-F2-L-0-0用途：

金属加工：金属熔炼/锻造、热轧厂、棒材/线材厂

热处理及退火

感应加热

灯泡和碘钨灯生产

玻璃熔融

半导体炉

水泥和石灰窑

垃圾焚烧

碳石墨生产

Endurance系列高温红外测温仪型号：

E1R系列：E1RL-F1-L-0-0、E1RL-F2-L-0-0、

E1RL-F1-V-0-0、E1RL-F2-V-0-0、

E1RH-F1-L-0-0、E1RH-F2-L-0-0、

E1RH-F1-V-0-0、E1RH-F2-V-0-0

E2R系列、E1M系列、E2M系列、E3M系列。

详细信息请致电本公司郑州君达仪器仪表有限公司。

Endurance系列高温红外测温仪规格及技术参数:

双色红外测温仪MR1SASF

双色红外测温仪MR1SASF简介：

MR1SA红外测温仪集和数字技术于一体，可提供环境下的全面解决方案，具有以下特性：

测温范围宽

条件下精度高

响应时间快

高光学分辨率

内置用户接口和面板易于设置

双向RS485串口通讯

数字通讯与模拟输出同步

程序化的继电器输出

多达32个的传感头可组成多点网络

双色红外测温仪MR1SASF应用领域：

钢铁和金属加工（锻造和热处理）

玻璃热弯、成型、回火、退火，以及密封

纸加工行业（油墨干燥/固化和成型）

塑料加工和热力塑型；以及半导体加工

实时视频监控和记录功能

更宽的温度测量范围： -40 ~ 3000℃

集单镜头反光式取景器（TTL）和视频或激光瞄准等多种观察方式于一身

高达 300:1 的高分辨率光学系统

不锈钢外壳

操作界面简单易用

IP65 密封标准，可以防止安装、设置和使用过程中的污染和损伤

标准模拟量、数字量和分布式继电器输出，可以同时传输数据、报警触发和控制信号

内置 RS485 接口，可以以多分支（multi-drop）连接方式连接多达 32 个传感器

使用PLUSFO软件，通过一台 PC，即可以进行远程监控、传感器控制，以及数据采集

参数：

更宽的测温范围: 600o 到 3000oC （1112o 到 5430oF）

光学分辨率高可达 130:1

用于小目标或移动目标或由于灰尘、烟雾及大气中其他微粒遮挡的目标的测量

的"脏镜头”报警功能

的温度测量，提供单色或双色测量模式

MR1SCSF 能测量小的或移动的目标，或是由于灰尘、烟雾及大气中其他微粒遮挡的目标的测量，适用于现场环境比较，使用单色红外测温仪难以测量目标温度的情况，

雷泰MR1SA

可安装在热保护套中（附件可选），高可耐环温高达315°C （600°F），适用于热处理、钢铁制造等高温环境的使用。支持高多达32个传感头，组成多点网络，雷泰马拉松DATATEMP 软件使智能数字通讯的使用变得很简单，这种WINDOWS 环境下的软件可实现远距离监控、趋势标绘、数据存储、传感头设置、过程报警和统计过程等多种功能。

MR1SA主要应用在以下行业：

冶金及金属加工 （铸造/锻造和热处理）

玻璃弯曲,玻璃成型,钢化玻璃,退火,密封

造纸 （墨水干燥/纸品加工和分层）

塑料加工和热成型; 半导体加工

技术参数：

双色工业红外测温仪3000℃温度测量仪 比色红外测温仪

在线式比色红外测温仪是一款具有目视光学瞄准，高精度、高重复性、防水、防尘的测温仪。它采用先进的DSP技术和智能数据处理技术,可同时LED显示温度、RS485输出温度数据、4-20mA电流输出温度数据和继电器智能报警输出。仪器具有测量精确、智能化、速度快、抗干扰强、尺寸小等突出优点，可测量运动目标、小目标或视场不能被完全覆盖的目标，尤其适用于在烟雾、水蒸气和灰尘等恶劣环境下传统单色不能准确测量的目标。比色测温具有如下优点比色测温摆脱了对不错的能量测量的依赖，测量精度更高、重复性更好。比色测温其原理决定了所测温度为目标温度MAX较大值，更接近目标真实温度。未知目标发射率情况下,比色测温优势更加明显。比色测温降低或消除了大部分环境对其测量的影响，在有烟雾、水蒸气、灰尘等恶劣环境下仍能准确测温。当被测目标部分被遮挡、通过小孔或有粉尘附着的石英玻璃窗口

回转窑窑尾烟室红外测温仪装置

远程温度测试仪 中频测温仪

一、产品描述随着感应加热技术的不断发展，在金属锻造、焊接、挤压、轧制、冲压等工艺前的加热和金属淬火、退火、回火等热处理上的应用越来越广泛，它以效率高、节能环保等优点正逐渐取代传统的火焰和电加热的方式。BC600系列红外测温仪是我公司专门针对感应加热行业开发的非接触测温仪器，采用了专用的光学测温系统、特殊的信号处理技术及周密的抗电磁干扰措施，使仪器在恶劣的工业现场能够准确、稳定测量目标的温度。它们都设计有同轴激光瞄准，使仪器测量瞄准部位更容易观察、安装更加便捷。它们具有结构紧凑、坚固耐用、使用寿命长、性价比高等特点，是感应加热行业测温仪器的ZUI佳选择。型号 应用领域 测温范围 瞄准方式 距离系数BC600D 锻造透热、热轧、焊接 500℃~1400℃ 同轴激光 200:1二、仪器特点多种抗干扰措施,保证了仪器具有较强的抗电源尖峰、浪涌以及空间电磁等干扰的能力，适用于复杂、恶劣的工业现场4~20mA输出、485输出可与标准数显表、LED大屏幕、PLC等直接连接同轴激光瞄准，安装瞄准简便直观响应速度≤300ms三、技术指标

测温范围：BC600D： 500℃～1400℃测温方式：瞬时值 大值、平均值时间间隔：1～10秒 步长1秒信号输出：4～20 mA在输出线上并接250Ω电阻可得到1～5V测量精度：±1% FS 响应时间： ≤50 ms重复精度：±0.5% FS 距离系数：150:1环境温度：-10℃～60℃ 带水冷：可到150℃储存温度：-40℃～85℃ 尺 寸：Ф50×167 mm发 射 率：0.10～1.00可调 步长0.01 重 量：0.34Kg，选配水冷套、吹扫器重量为1.34Kg分 辨 率：1℃ 电 源：24V DC ±10%，100mA

防爆在线红外测温仪

3000℃双色红外测温仪

产品概述BC602系列在线式红外测温仪是一款高性能、高品质仪器，它们由精密光学系统、光电传感器、信号处理电路、微型计算机、数码显示和数据输出等部分组成，可快速、精准的测量物体表面温度。特殊的光学系统及信号处理系统的设计，使BC602系列在线式红外测温仪的MAX较小可测目标达到了2mm，这一突出性能将拓展它们的应用。BC602系列为望远镜瞄准。型号 测温范围 工作波段 瞄准方式 距离系数BC602-A 600℃~1800℃ 1.0um 望远镜 400:1BC602-B 800℃~2500℃ 1.0um 望远镜 400:1BC602-C 1000℃~3000℃ 1.0um 望远镜 400:1技术指标测温参数测温范围：BC602-A：600℃~1800℃ BC602-B：800℃~2500℃BC602-C：1000℃~3000℃测量精度：±0.5% FS重复精度：±0.3% FS或 ±1℃响应时间：≤ 50 ms，MAX较快可达20ms分 辨 率：显示温度分辨率1℃RS485输出温度分辨率1℃电流输出温度分辨率1℃发 射 率：0.10~1

DCT1-7014一体化双色红外测温仪

DCT1-7014一体化双色红外测温仪

DCT1-7014一体化双色红外测温仪

主要技术参数

工作波长：λ1: 0.7~1.08 μm;   λ2:  1.08 μm

测温范围： 700 ℃~1400  ℃

空间分辨率：D/50(D为测量部件到目标的距离，单位为mm) 例如：距离为1000 mm，视场为20 mm。双色红外测温仪不要求目标充满视场，允许被测物小于                        (20mm)。安装距离与物体的温度、大小以及空间分辨率有关。

测量精度：   ±1% 满量程

重复精度：   ±0.3%  满量程

响应时间：   0.1 s

显示：   700 ℃~1400 ℃,数码 LED

电流环输出：4 mA~20 mA或0mA~10mA与温度线性变化

电压输出：  0 V~10 V与温度线性变化

电   源：   AC 220(1±20%)V或 DC24(1±20%)V

斜率调节范围：0.85~1.15(调节步距为 0.01)

报警功能：上限报警、下限报警

掉电保护功能：掉电时，保留上次所设定的斜率系数及上限报警，下限报警的设定值。

相对湿度：   10％～95％

环境温度：传感部件(-20 ℃~+55 ℃,不带水冷)

(-20 ℃~+120 ℃,带水冷)处理部件

(-20 ℃~+55 ℃,不带水冷)

注：冷却装置、空气吹扫装置和安装部件可根据现场情况配置。

MTX70 红外测温仪

技术指标

		MTX70-AT4W	MTX70-DT5W
测温参数	测温范围	-18℃～700℃
	测量精度	读数值的±1％
	重复精度	读数值的±0.5％
	分辨率	1℃
	响应时间	小于200ms
	发射率	0.10～1.00可调，步长0.01
光学参数	工作波段	8um～14um
	距离系数	40:1
	瞄准方式	同轴激光瞄准
电气参数	电源	24VDC±10% 100mA
	输出信号	4～20mA	RS485
环境参数	工作温度	-18℃～50℃，带水冷可到150℃
	存储温度	-20℃～70℃
	相对湿度	10%～90%RH不冷凝
物理参数	外壳材料	不锈钢
	仪器尺寸	175mm～￠46mm
	重量	500g
	电缆长度	5m（标配），特殊长度需要定制

500-1400度出口红外测温仪/光学测温仪

技术参数:

1、温度范围：500-1400℃、 800- 2500℃、1000-3000℃；

2、基本误差：0.5(±0.5%)；

3、测头尺寸：φ45×136mm；

4、距离系数: 150:1；

5、测量距离：0.2m～5m；

6、可测小目标：φ2mm（300mm）；

7、响应时间：小于5ms ；

8、温度分辨率：0.5℃；

9、重复精度：±0.2；

10、模拟输出： 0～5VDC，4～20mA；

11、工作电源：±12VDC或24 VDC；

12、重量：0.5kg；

13、工作环境：0～60℃，相对湿度不大于90%；

14、安装：用1/4英寸螺钉固定到安装位置；

15、发射率：具备1.0、0.9、0.8、0.7四档发射率可调。

CT LT/CTex LT 中低温微型探头红外测温仪

红外测温仪可准确快速测量金属表面的高温。短测量波长不仅能够测量金属温度，还可以测量金属氧化物和陶瓷的温度。其坚固耐用的高品质不锈钢测量头配有创新的双激光瞄准镜，还可准确标记每一个距离测量点。红外测温仪在金属加工工业中特别受欢迎，并被用于例如： 焊接、锡焊、再成型，感应钎焊或烧结。还可用于监测轧机组、管焊工艺和锻造模具成形。

主要参数：

温度量程：250~2200℃

光谱范围：1.0μm(1M)，1.6μm(2M)

响应时间：1ms

optris CTratio 1M高温测温仪特别适用于测量极高的金属温度，其较短的响应时间可对非常快速的工艺进行监测。双色红外测温仪在很大程度上抵抗灰尘、蒸汽和肮脏的观察窗。此测温仪可在窗户污染高达90%的情况下进行准确的测量。在测量对象仅覆盖测量点的5%或非常快速移动的情况下，高温测温仪能够可靠地进行测量。由于光纤电缆和单独的电子盒，双色红外测温仪可在315℃的环境温度下使用，无须冷却，而不影响测量结果。

optris CTratio 1M高温测温仪具有特殊特征，即使在测量对象的可见性较低的情况下，即使通过重度污染和采集数据也能提供可靠的测量数据，因此它成为难以加工的金属温度控制的适合装置。

主要参数：

温度量程：450~3000℃

光谱范围：0.8~1.1μm

响应时间：1ms~10s

工业铸造/锻造/热处理等行业专用红外测温仪 在线式红外测温仪

红外测温仪的选用，要选用符合自己行业使用的红外测温仪。今天给大家介绍一款广泛应用于铸造、锻造、热处理、粉末冶金、感应加热、焦炉、窑炉、玻璃制造、离子镀膜、热压烧结、金属热加工等行业的红外测温仪——激光瞄准高性能在线式红外测温仪。

产品概述

产品系列：在线式红外测温仪

型号及温度范围：（350℃～1300℃）；（600℃～1600℃）

工作温度：-10℃～60℃

测量精度：读数值的±1%

重复精度：读数值的0.5%

分辨率：1℃

在线式红外测温仪是一款高性能、高品质仪器，它们由精密光学系统、光电传感器、信号处理电路、微型计算机、数码显示和数据输出等部分组成，可快速、精准的测量物体表面温度。特殊的光学系统及信号处理系统的设计，使在线式红外测温仪的MAX较小可测目标达到了2mm。可广泛应用于铸造、锻造、热处理、粉末冶金、感应加热、焦炉、窑炉、玻璃制造、离子镀膜、热压烧结、金属热加工等行业。

3000°C双色光纤红外测温仪DSRF44N

测温范围: 700~1800°C，可选800~2500°C或900~3000°C

双色光纤红外测温仪主要特征

? 数字式双色红外测温仪，测温范围：700°C~3000°C (分段)

? MAX较短响应时间：5ms

? 通信接口：RS485、PROFIBUS-DP、MODBUS

? 红外探头和光纤电缆可耐环境温度达250°C

? 特殊光学系数

? 激光瞄准

技术指标

型号	DSRF44N
温度范围	700~1800 °C , 800~2500°C , 900~3000°C
子温度范围	在温度范围内可调，MAX较小跨度51 °C
光谱范围	0.7 μm ~ 1.1 μm
光学系数	ROH F44
距离系数	40:1
测量误差	0.5 %测量值(TU = 23 °C， ε = 1， t95 = 1s)
重复精度	0.2 %测量值(TU = 23 °C， ε = 1， t95 = 1s)
NETD	0.1 °C (TU = 23 °C， ε = 1， t95 = 1s)
响应时间(t95)	5 ms， 可调达10 s
坡度或比色系数K	可调， 0.800~ 1.200
发 射 率	可调， 0.050~ 1.000
存储方式	MAX较小值或MAX较大值存储
输出信号	0/4~20mA，温度线性，可切换，MAX较大负荷:700Ω(24V)
通信接口	RS485、MODBUS、PROFIBUS-DP，半双工，电隔离，MAX较大115 kB
瞄    准	激光瞄准灯
软      件	Windows®下软件PYROSOFT Spot
可调参数	坡度或比色系数，发射率，响应时间，温度单位°C或°F，存储方式，子温度范围，波特率，地址， 测量模式(单色或双色)
		供电电源	24VDC±25%
功      耗	MAX较大1.5 W
运行温度	0~70 °C (测温仪)， 0~250 °C (光纤电缆和光纤探头)
存储温度	–20~70 °C
重       量	约450 g (无光纤电缆和光纤头)

BB3500MP 热解石墨高温黑体辐射源

俄罗斯VNIIOFI高温系列黑体炉是由俄罗斯联邦技术控制和计量署的“全俄光学物理学测量研究所”研制的。目前，已经在全*16个国家计量院得到应用，包括美国、德国、英国、中国和韩国等，而且已经得到用户的广泛赞誉。

俄罗斯VNIIOFI高温系列黑体炉是在UVI(UVVIS-IR)光谱范围内发射光学辐射的标准热源，主要作为辐射测量系统和分光光度系统的标准辐射源使用。目前其主要被用作光谱辐射亮度标准辐射源，光谱辐射照度标准辐射源，光学高温计校准标准辐射源，辐射温度测量标准辐射源等。

BB3500M超高温黑体炉(1500K~3500K),发射率0.9995，主要应用于计量领域。圆柱形的黑体辐射腔由热解石墨制作而成，内径38mm。BB3500M既可以在辐射测量、辐射温度测量领域广泛应用，同时还可以作为高温定点炉(HTFP)使用。

产品参数

型号	BB3500M
温度范围	1000K ～ 3500K
发射率	0.9995±0.0005（波长范围是350nm～2500nm）
辐射腔体内径	3859mm
辐射腔口	无玻璃窗：φ25mm或者带有高温下可以拆卸的石英玻璃窗
*大电流	800A
*大电压	30V
辐射体的工作寿命	在2800K时，700小时 在3200K时，150小时
工作气体	氩气或者真空
气体消耗量	3L/分钟（主线） 0.4L/分钟（气帘线）
冷却介质	水
推荐水消耗量	25L/分钟（在15°C时）
固定方式	垂直或水平放置
外形尺寸	长度：大约700mm 直径：260mm
