AEM96 三相多功能电能表，是一款主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的智能电能表；针对某些施工现场不允许停电作业的情况，推出AEM96-CT 三相多功能电能表方案。AEM96 和 AEM96-CT 三相多功能电能表，均集成三相电力参数测量及电能计量及考核管理，提供上 24 时、上 31 日以及上 12 月的电能数据统计。具有 31 次分次谐波与总谐波含量检测，带有开关量输入和继电器输出可实现“遥信”和“遥控”功能，并具备报警输出，可广泛应用于多种控制系统，SCADA 系统和能源管理系统中。两款产品均符合国家标准 GB/T 17215.321-2021《电测量设备（交流） 特殊要求第 21 部分：静止式有功电能表 (A 级、B 级、C 级、D 级和 E 级)》和协议 MODBUS-RTU 的要求。

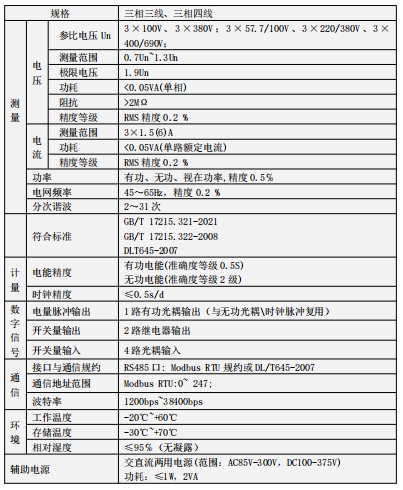

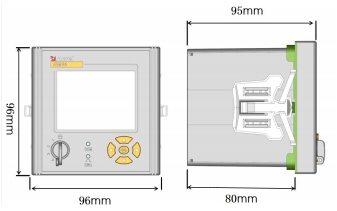

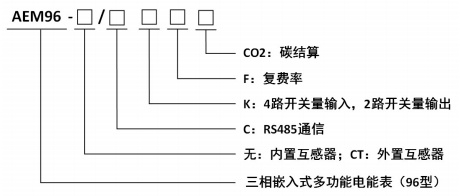

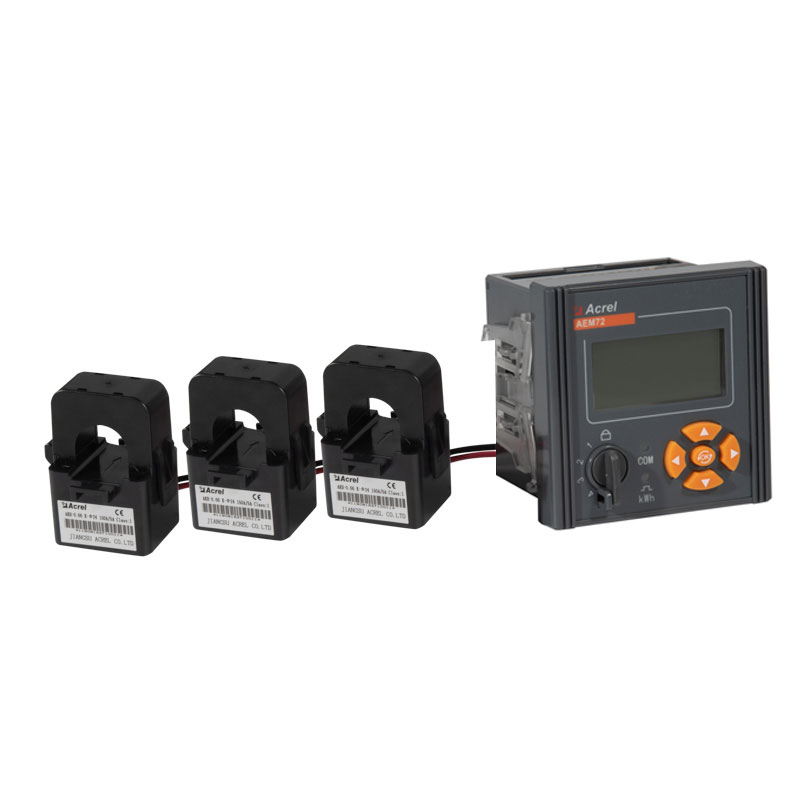

AEM96-CT 由仪表主体 AEM96 和外置电流互感器组成，采用嵌入式安装方式，外形及

开孔尺寸同上，其外置互感器(HCT16K-FJ)外形尺寸如下图所示，输出屏蔽引线长度为 2 米±0.1 米。

5.1 按键功能说明

总共有 5 个按键，包括 4 个方向键和一个中间 OK 键，使用 OK 键确认，左键返回上一页面，具体按键操作参考 5.2。

5.2 显示界面

在初始显示界面按中间的 OK 键可进入菜单界面，可选择电参量、当前电能、历史电能、需量、谐波、系统参数。按上下键选择想要进入的界面，按 OK 键确认，如下图所示：

电参量界面用上下键切换显示类型，分别显示电压、电流、有功功率、无功功率、视在功率、功率因素、电压电流相角度。除功率因数、电压电流相角外，按左右键可切换显示当前电参量极大、极小值及发生时间。

六、通信说明

    仪表 RS485 通信接口支持 MODBUS-RTU 通信协议与 DL/T645-2007 电力规约，通信口波特率可在 1200bps、2400 bps、4800 bps、9600bps（默认）之间设置，校验位可在无校验（默认）、奇校验、偶校验之间设置。仪表的 RS485 通信口要求使用屏蔽双绞线连接，布线时要考虑整个网络的布局：如通信线缆的长度、走向、上位机的位置、网络末端的匹配电阻、通信转换器、网络可扩展性、网络覆盖范围、环境的电磁干扰情况等因素，都要综合考虑。

注：

1，在布线工程上要严格按要求施工；

2，对于暂时不需要通信的仪表都要将他们连接到 RS-485 网络上，以便于诊断和测试；

3，进行 RS-485 电缆连接时，尽量使用双色双绞线，所有的 485 通信口“A”端接同一种颜色，“B”端接另一种颜色。

4，RS-485 总线(从上位机通信口开始到任一被连接的仪表终端通信口)长不超过 1200 米。
