按钮式超声波传感器是一种将超声波测距技术与紧凑按钮外形结合的检测元件，因其体积小巧、安装便捷，在近距离检测、非接触式控制等场景中应用广泛。以下从结构原理、核心特性、应用场景及技术局限等方面展开介绍：

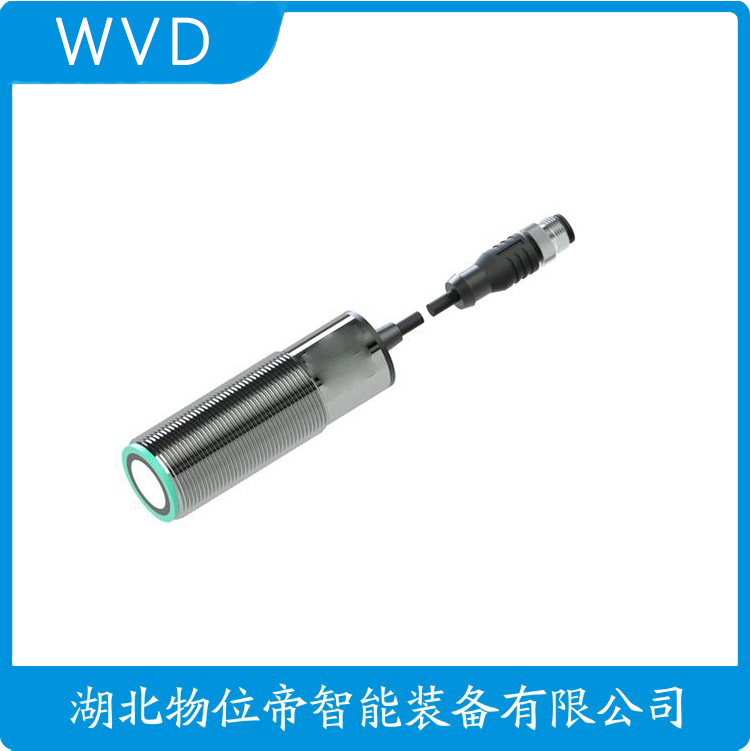

UKF1600-P18-VIP7L-Q12按钮式超声波传感器适用于设备状态监测 WVD

一、结构与工作原理：紧凑设计下的超声波测距

1. 物理结构

• 外形特征：主体呈圆形或方形按钮状，直径通常为 15~30mm，厚度 10~20mm，类似机械按钮，可嵌入设备面板或外壳，背面配备线缆接口（电源、信号输出）。
• 内部组件：集成超声波发射探头（压电陶瓷换能器）、接收探头、信号处理电路及外壳，部分型号内置防水胶圈（IP65 级防护）。

2. 工作原理

• 测距逻辑：与普通超声波传感器一致，通过 “发射 - 反射 - 接收” 脉冲信号计算距离：
  1. 发射端发出 40kHz 左右的超声波脉冲（波长约 8.5mm）；
  2. 声波遇障碍物反射，接收端捕获回波；
  3. 依据时间差 Δt 计算距离：距离 = 声速（340m/s）× Δt / 2。
• 检测模式：多为单点测距，部分型号支持区域检测（通过波束角覆盖范围），检测距离通常 0.1~5 米（取决于功率）。

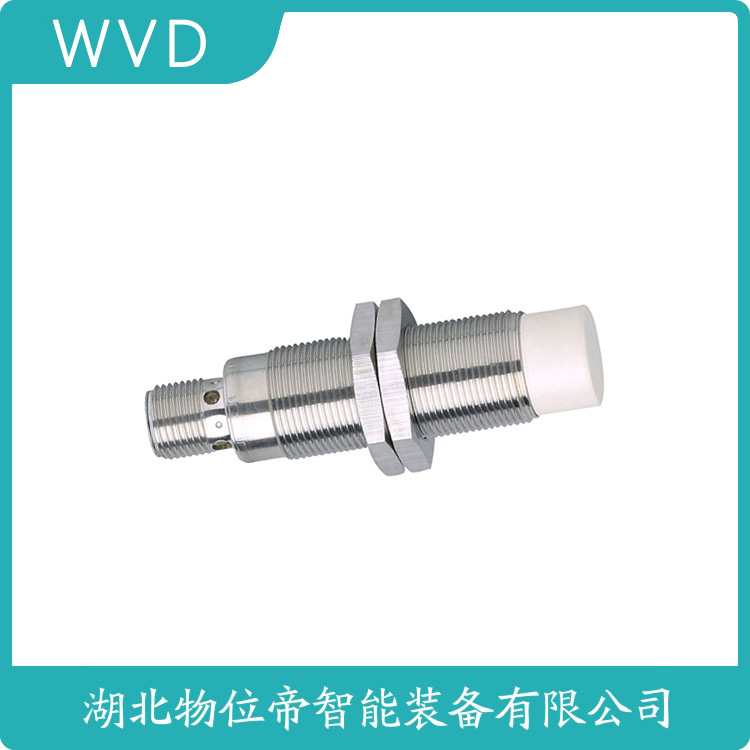

UKF1600-P18-VIP7L-Q12按钮式超声波传感器适用于设备状态监测 WVD

二、核心优势：小型化与实用性的平衡

1. 安装便捷，适配嵌入式场景

• 面板集成友好：按钮式设计可直接替换机械按钮的安装孔（如 Φ16mm、Φ22mm 标准孔径），通过螺母固定于面板，无需额外支架，适合家电（如智能马桶、自动皂液器）、工业控制面板等空间受限场景。
• 布线简单：多数型号支持三线制（VCC、GND、信号输出），信号输出形式为开关量（NPN/PNP）或模拟量（0~5V、4~20mA），兼容 PLC 或单片机直接接入。

2. 非接触检测，抗环境光干扰

• 优于红外传感器：超声波不受可见光、强光（如阳光、射灯）影响，在厨房、户外强光环境中检测稳定性高于红外传感器（如避免阳光直射导致的误触发）。
• 粉尘 / 水汽适应性强：声波在轻度粉尘或水汽中衰减较小（相比红外光），适合卫生间、食品加工车间等潮湿场景（但浓雾、高粉尘浓度仍会影响性能）。

3. 低功耗与成本优势

• 功耗控制：非持续发射模式（如间隔 100ms 发射一次）下，工作电流仅 10~50mA，适合电池供电设备（如智能垃圾桶、无线传感器）。
• 成本亲民：工业级按钮式超声波传感器单价通常 50~200 元，低于激光雷达或 3D 视觉传感器，适合批量采购。

UKF1600-P18-VIP7L-Q12按钮式超声波传感器适用于设备状态监测 WVD
