产品功能
用于测量铅蓄电池、镍镉、镍氢电池、锂电池等电池的内阻、电压、温度以判断电池健康状态。
产品特点
1. 采用开尔文交流4线法测量,因此可不受导线电阻或接触电阻的影响,获得正确的内阻测量值。
2. 同时显示电阻、电压与温度,测试结果一目了然。
3. 采用交流1kHz测试法,无须中断电池为其他设备供电。
4. 比较器功能,可设置比较器的内阻阈值与电压阈值。可更简单地判定电池的老化。
5. 滤波功能,开启后测试示数更稳定准确。
6. 配有针型及夹型两款测试线,适应不同应用场景。
7. 蓝牙通信功能,可在移动端查看记录测试结果。
8. 电脑上传功能,带有USB接口,测试数据上传电脑,便于存储分析。
比较器功能
伴随着电池的使用电池逐步老化,电池的内阻也逐步增大,当电池内阻为新电池的1.5~2倍时可判断电池已老化。在比较器中设置内阻和电压的阈值,可根据测试值判断电池的老化状态。
例如某款电池新品的内阻是0.5mΩ,电压是12V:
参数 |
新电池 |
使用中 |
老化电池 |
内阻 |
0.5mΩ |
0.75mΩ 新品的1.5倍 |
1.0mΩ 新品的2倍 |
电压 |
12V |
10.8V 新品的90% |
9.6V 新品的80% |
判断 |
合格 |
警告 |
不合格 |
测量精度
量程 |
最大显示 |
分辨率 |
测试精度 |
测量电流 |
3 mΩ |
3.100 mΩ |
1 uΩ |
±1.0%rdg±8dgt |
200 mA |
30 mΩ |
31.00 mΩ |
10 uΩ |
±0.8%rdg±6dgt |
20 mA |
300 mΩ |
310.0 mΩ |
100 uΩ |
2 mA |
|
3 Ω |
3.100 Ω |
1 mΩ |
2 mA |
量程 |
最大显示 |
分辨率 |
测试精度 |
7 V |
±7.100 V |
1 mV |
±0.08%rdg±6dgt |
100 V |
±100.00 V |
10 mV |
量程 |
最大显示 |
分辨率 |
测试精度 |
-10.0℃~60.0℃ |
60.0℃ |
0.1℃ |
±1.0℃ |
技术规格
电 源 |
DC 7.4V锂电池 |
显 示 屏 |
5寸真彩液晶触摸屏,分辨率480×854 |
测量范围 |
内阻测量:0.000mΩ~3.100 Ω |
电压测量:0.000V~±100.00V |
|
温度测量:-10.0℃~60.0℃ |
|
最大输入电压 |
DC 100V(+测量端子与-测量端子之间)、不可输入交流 |
测量方式 |
内阻测量:1KHz交流4端子测试法、开路端子电压3V max 测量电流:2.0mA~200mA(不同量程档位不同测量电流) 温度测量:NTC温度传感器(26℃时为10KΩ) A/D转换方式:逐次逼近型 显示更新频率:5次/每秒 |
响应时间 |
200ms |
比较器功能 |
有,可设置内阻阈值与电压阈值 |
回避噪音频率 |
930Hz~1070Hz(自动变频) |
线阻校零功能 |
有 |
保持和存储功能 |
有手动保持与存储、自动保持与存储 |
存储数量 |
A~2 总有26组存储组,每组可存储1000条。合计26000条。 |
测量判定功能 |
可预设定PASS、WARNING、FAIL判定阈值 |
电池电压 |
电池电量5格显示,电池电压低时提醒及时充电 |
自动关机 |
开机无操作,约15分钟后自动关机(可在设置中关闭) |
USB接口 |
具有USB接口,存储数据可以上传电脑,保存打印 |
蓝牙通讯 |
有 |
仪表尺寸 |
263mm×152mm×74mm |
仪表质量 |
约2.4kg(含附件) |
功 耗 |
300mA MIN / 500mA MAX |
工作温湿度 |
-10℃~40℃;80%RH以下 |
耐 压 |
AC 3700V/RMS(电路与外壳之间) |
适合安规 |
IEC 61010 |

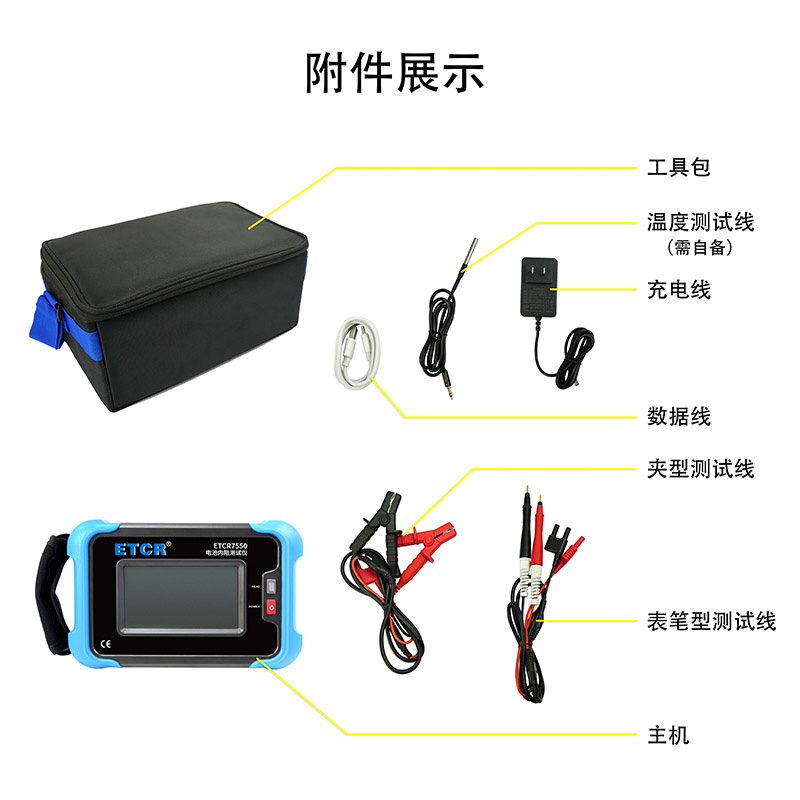

随机附件 |
仪表1件,针型测试线1套,夹型测试线1套,USB通讯线1条,电源适配器1个,工具包1个 |
