一、产品概述

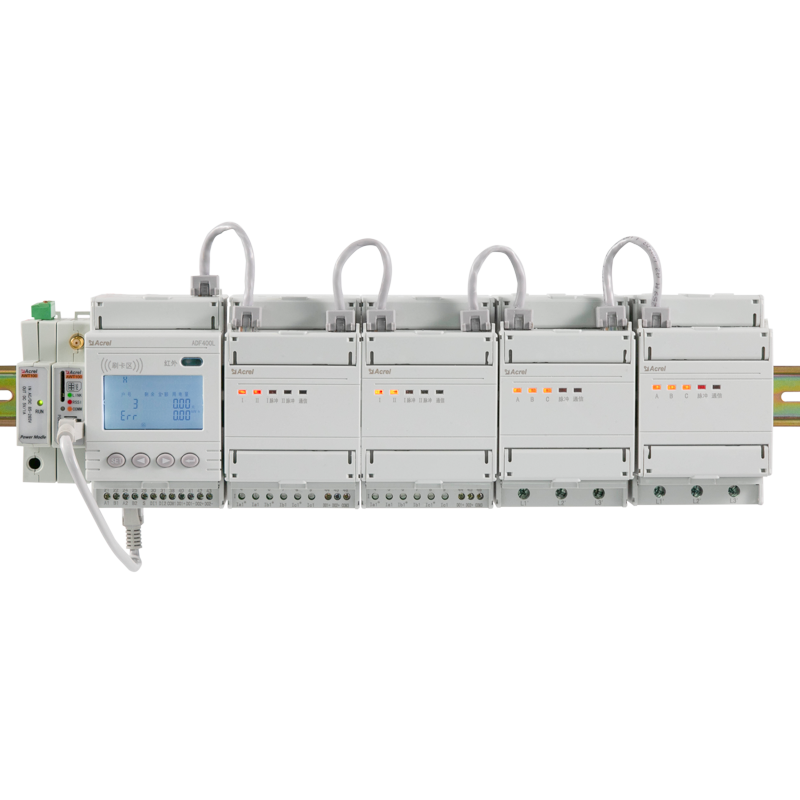

        ADF400L 系列多用户电能表，通过模块组合的方式最大可实现 12 路三相或 36 路单相的直接接入测量或 12 路三相互感器接入测量、直接接入和互感器接入的混合测量方式，该系列电能表因准确度高、集中安装、 集中管理、安装灵活性高，互不干扰等优势深受小区、学校、企业等的青睐，该系列仪表支持预付费功功能。 产品符合国标 GB/T 17215.322-2008、GB/T 17215.321-2021。

二、产品规格

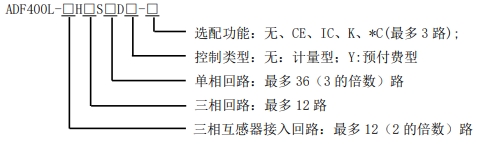

2.1 产品命名

注：

1、产品由主模块、直接接入模块及互感器接入模块组成；

2、产品出厂按照模块组合的方式出厂；

3、产品最大组合可实现 12 路三相测量（3 个单相可以折算成 1 个三相回路）；

4、选配功能若选则射频刷卡（-IC）控制类型中必须选择预付费型（Y）。

2.2 选型说明

一个主模块最多可带 36 个回路（12 路三相，36 路单相或者单三相混合不超过 36 个回路），一个直接接 入模块一路三相或者三路单相，一个互感器接入模块两路三相。

例：客户需求，5 户三相互感器接入，2 户三相直接接入，5 户单相直接接入，带预付费。

选型说明：

首先确定回路数是否大于 36，

一个互感器接入模块两路三相所以 5 户三相互感器接入需要按 照 6 路三相计算，共 6*3=18 个回路；

2 户三相直接接入共 2*3=6 个回路；一个直接接入模块三路单相所以 5 户单相直接接入需要按照 6 路单相计算，共 6 个回路；

综上，总回路数为 18+6+6=30<=36。

产品型号：

ADF400L-5H2S5DY 模块组成：由于一个互感器模块两路三相所以 5H 需要 3 个互感器测量模块，2S 需要两个直接接入测量 模块，一个直接接入模块 3 路单相所以 5D 需要 2 个直接接入测量模块，综上，该型号产品共包括一个主模块， 3 个互感器接入测量模块，4 个直接接入测量模块

2.3 产品模块说明

三、主要功能

3.1、预付费型

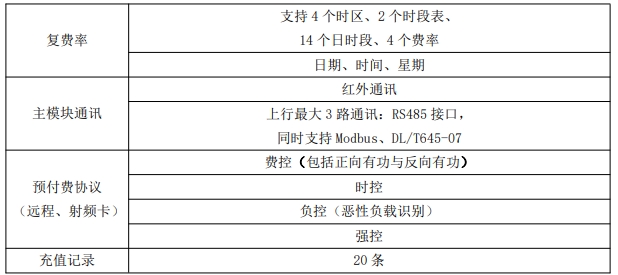

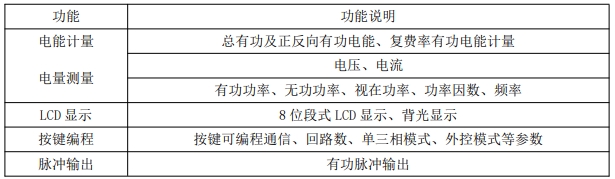

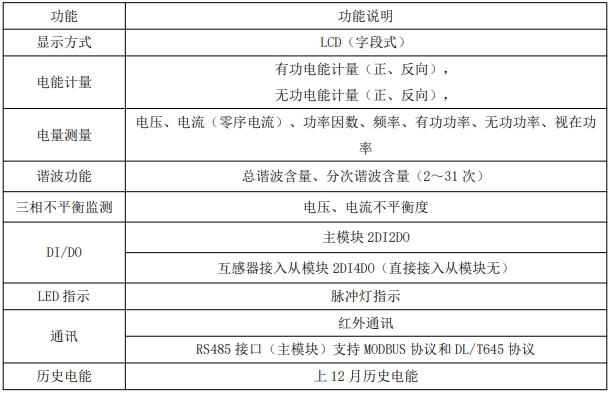

3.2、计量型

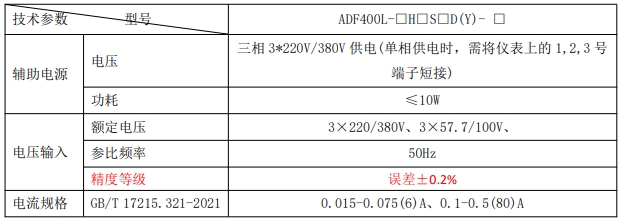

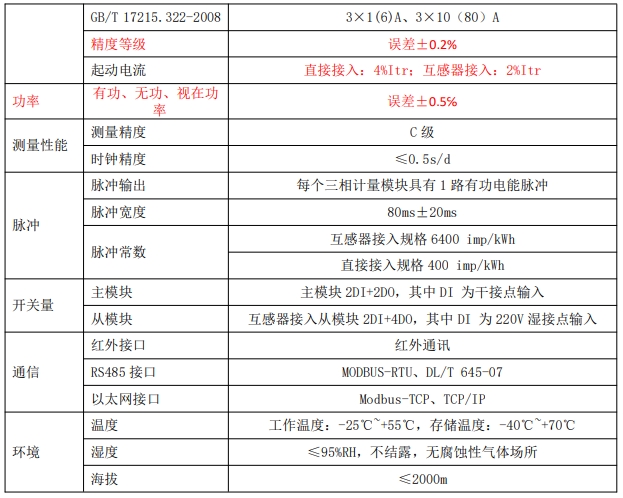

四、技术参数

五、外型与安装尺寸

电能表应装在室内通风干燥的地方，采用 35mm 标准导轨式安装。

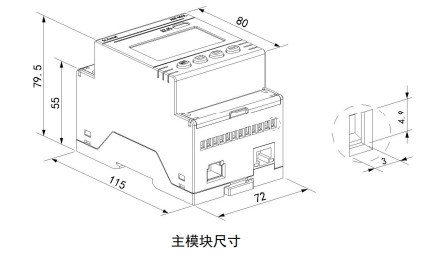

5.1、外形尺寸

六、显示说明

正常情况下，电能表上电后默认显示剩余金额和用电量，如图 1、图 2、图 3。另有刷卡显示和按键显示 两种模式。当电能表处于刷卡显示模式并刷卡错误时，按键显示无效。

七、产品证书
