磁翻板液位计结构

磁翻板液位计由面板、浮筒或浮子、法兰接口等部分组成。常用于各类容器的液位测量，在工业各个领域行业都有普遍运用。其结构与原理简单，根据不同需求有不同材质与形式的改装型号。

磁翻板液位计的结构

磁翻板液位计由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。磁翻板液位计能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。磁翻板液位计可以做到强腐蚀性条件下安全地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。 磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

磁翻板液位计原理

主要采用液体联通和磁耦合原理实现液位测量。侧安装式利用液体联通原理，令外浮筒液位面与容器内液位水平，借此实现浮筒内浮子与容器内液位的同步变化。同时利用浮子的磁性与面板上的磁翻板磁耦合，从而实现面板翻板的变化与浮子与实际液位同步变化。翻转过来的磁翻板颜色明显便于观察。在顶安装或其他安装形式中浮子位置稍有变化但是原理相同。

磁翻板液位计参数

测量方式：液位测量；界面测量

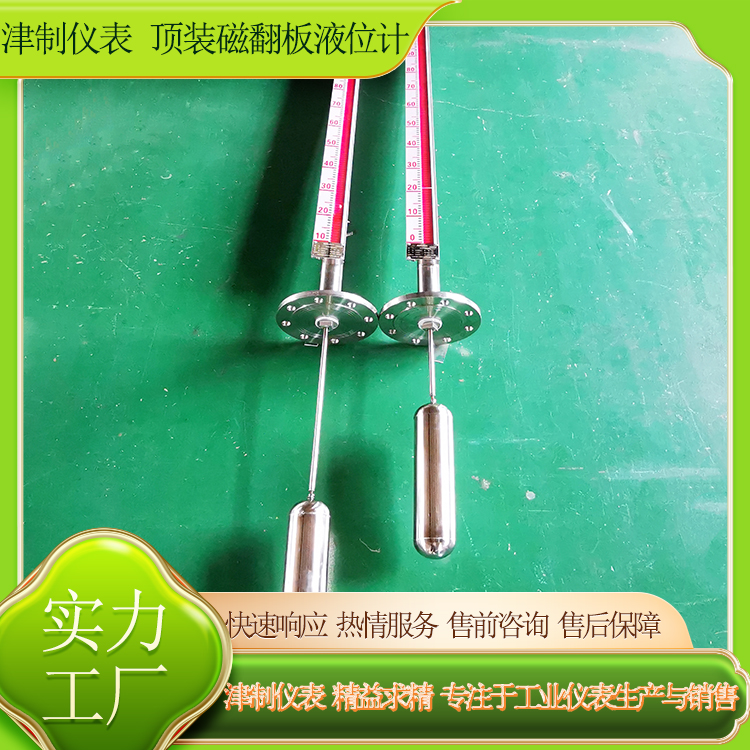

安装形式：侧-侧安装、顶部安装

测量范围：0--25m

测量精度：±10mm；±5mm；±2mm

材质：PP；304；316L；不锈钢衬PTFE；哈氏合金等

介质密度：≥0.45g/cm3

工作压力：≤25MPa

介质温度：≤450℃

电源：24VDC两线制；24VDC/220VAC四线制

输出方式：就地显示；4-20mA远传；开关点控制

防爆等级：Exd[ia]II CT6

磁翻板液位计特点

1.现场显示液位，显示方式直观，便于各种光照环境下的观察与度数。

2.安装与维护简单，顶安装或侧安装方式只需对应接口安装，安装校准调试简单。仪器仪表不易损坏。

3.方便设置报警限位，可通过物理设置簧片或电子控制参数选择报警液位。可设置上限下限双向报警位置。信号通过线缆可远传可就地显示。

磁翻板液位计选型方法

在实际使用中主要根据被测介质性质、容器、工作外部环境等因素进行选型。

1.针对介质，可选择耐腐蚀、耐高温、耐高压等型号。

2.针对容器形式，可选择顶安装式、侧-侧安装式。

3.针对工作环境，可选择防寒、耐震动等型号。

4.针对信号传输，可选择远传式和现场显示式。
