磁致伸缩液位计的结构

磁致伸缩液位计由仪表、接线盒、脉冲发生器、传感器和浮子组成。脉冲发生器持续向传感器中的导波丝发射电脉冲，电脉冲接触到浮子中的磁场后会出现一个沿导波丝返回的脉冲信号，仪表负责接受返回的脉冲信号并进行计算得出液位数据并显示或输出。

磁致伸缩液位计 硬杆式 不锈钢 制药厂用

磁致伸缩液位计原理

在磁致伸缩液位计的传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以确定浮子所在的位置，即液面的位置。磁致伸缩液位计的技术优势：磁致伸缩液位计适合于高精度要求的清洁液位的液位测量，精度达到1mm，产品精度已经可以达到0.1mm。磁致伸缩液位计还可应用于两种不同液体之间的界位测量。防爆型设计，适合危险场合。

磁致伸缩液位计参数

工作形式：液位测量；料位测量

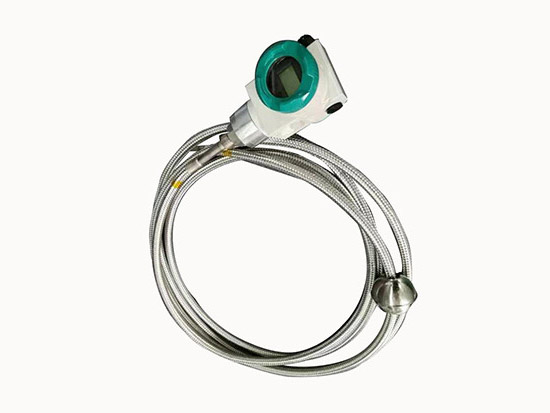

传感器形式：硬杆式（≤6m）；软缆式

电源：24VDC两线制；24VDC/220VAC四线制

量程：0-25m

精度：±0.2%F.S

工作压力：-0.1~0.6MPa（常规）-0.1~6MPa（定制）

介质温度：≤550℃；≤120℃（常温）；≤260℃（中温）；>260℃（高温）

输出方式：4-20mA+HRAT；RS-485/232

防爆等级：Exd[ia]II CT6

运输方式:物流

包装方式：纸箱

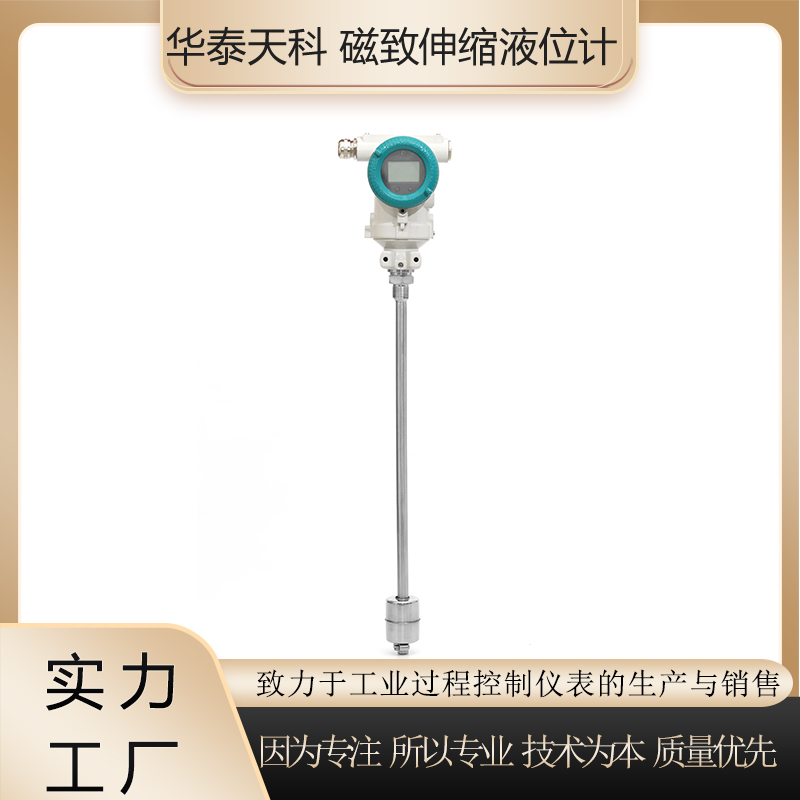

磁致伸缩液位计 硬杆式 不锈钢 制药厂用

1.安全性好：导波丝、浮子的磁铁等元件都包裹在防护性外壳内。测量过程中无复杂机械动作，使用周期长。

2.分辨率高：由于电脉冲速度快，发射检测频率高，从时间差中得出的测量数据分辨率更高。

3.可应用环境多样：由于外壳材质不影响测量，所以可以采用各种耐高压防腐蚀材质，从而适合各种工作环境。
