阻旋料位开关的结构

阻旋料位开关包含传动轴、叶片、接线盒、控制仪表等部分。控制仪表中一个电动马达带动传动轴和叶片进行旋转运动，接线盒给整个仪表提供电力输入。

阻旋料位开关原理

阻旋料位开关通过旋转的叶片是否接触到物料来检测物料位置，当物料上升到叶片旋转位置时，叶片的旋转被阻挡，控制仪表接收到叶片由于无法旋转产生的电路信号从而输出开关信号。当料位下降离开叶片旋转范围时，叶片自动恢复旋转状态。

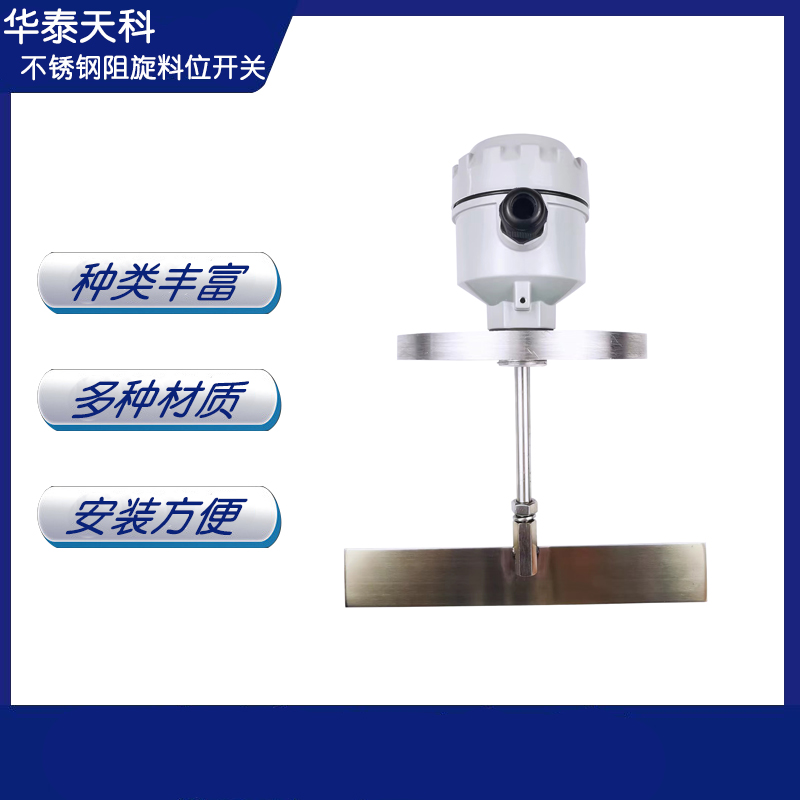

阻旋料位开关 高温型 螺纹连接 食品加工

阻旋料位开关参数

传感器形式：普通型、高温型

叶片形式：镰刀型；T型；剪刀型

插入长度：0-3m

报警误差：±10mm

工作压力：-0.1-4MPa

介质温度：≤850℃

材质：304、316L、其他定制

输出方式：DPDT开关量输出（触点容量：220V/2A）

电源：24VDC；220VAC

防爆等级： Exd[ia]II CT6

阻旋料位开关的特点

1.工作持续性好，可长期持续监测物位数据。工作原理直接有效，误触发和未触发可能性小。

2.密封性好，材料性能稳定。叶片和传动轴为不锈钢等材料，对温度压力影响不敏感，耐腐蚀性能好。

3.抗干扰影响能力强，由于叶片转动不会被粉尘、泡沫等因素阻止。因此在使用中不会被此类干扰因素触发开关信号。

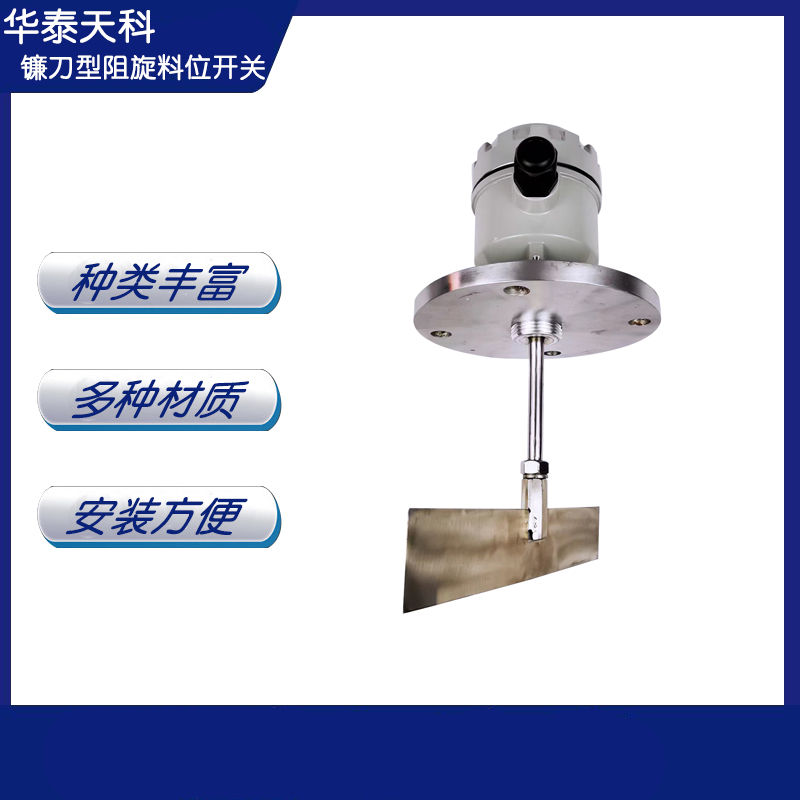

阻旋料位开关 高温型 螺纹连接 食品加工

阻旋料位开关注意事项

1.安装前请确认电源电压是否与标识上面的电压一致。

2.阻旋料位开关应避免安装在进料口，当无法避免时可加装防护挡板，以保护叶片不受物料冲击。

3.水平安装时，接线盒入线口应垂直朝下，电缆固定螺母必须锁紧，如有条件可加防雨罩等。

4.安装前确认水平安装还是垂直安装。

5.水平安装时叶片与水平向下呈10～20°的夹角安装，以减少物料的冲击。
