德国profimess F0-01旋入式光电液位开关可检测液体极限值
光学传感器安装在坚固的不锈钢外壳中。它由石英玻璃制成,其中红外二极管作为发射器,和作为接收器的光敏半导体。不要将液体浸入传感器尖端,红外光从石英玻璃的内侧完全反射。然而,液位开关一旦它浸入介质中,大部分发出的光可以射到液体中。接收器记录下来,然后启动设备PNP晶体管输出端的开关操作,直接通过绿色LED显示。
光电液位计的用途是检测各种液体中的极限值。测量方法在很大程度上独立于物理量,如折射率,颜色,密度,介电常数或电导率是。非常紧凑的结构保证了最小的空间需求,这使得在非常小的体积内进行测量成为可能。任何安装位置,以及高压力和高温度范围提供了广泛的应用范围。
二、产品特点
小巧紧凑
轻松安装
无机械装置
较低的维护工作量


三、技术数据
压力:0-50 巴
介质温度:30-+135°C
最大环境温度:-25-+70°C
外壳;铬镍钢
传感器外壳:铬镍钢
光导管;石英玻璃
密封:石英玻璃
重量:约 75 克不含电缆
精度 :士0.5 毫米
光源:红外光 930 nm
背光: 10,000
最小到相对面的距离 :>10 毫米/>20毫米在电镀表面
安装位置:任意
键宽:SW24在M16x1.5 和12"-NPT下,SW30在G12下
供电电压:24 VDC +30%
电流消耗;最大 40 毫安
输出:开集电极PNP晶体管,短路保护,电流、电压和功率限制
开关状态;绿色LED
开关电流:在Tu=+70°C时:0.5A
连接;PVC电缆3x0.14mmz或者4芯插头系列 713,M12
保护类型:带电缆IP 66符合EN 60 529 带插头IP 66符合EN 60 529

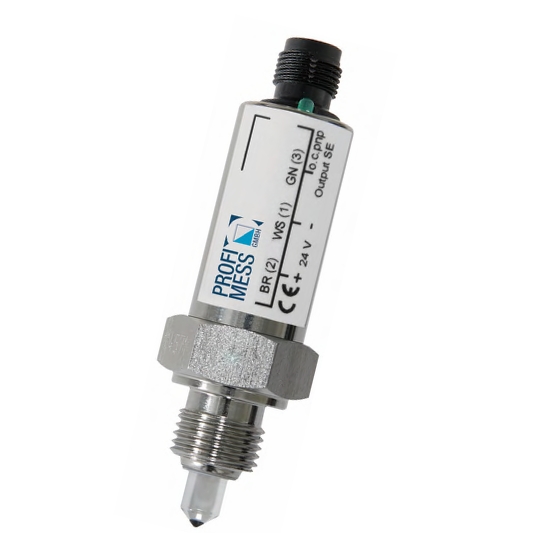

FO-01型旋入式光电液位开关

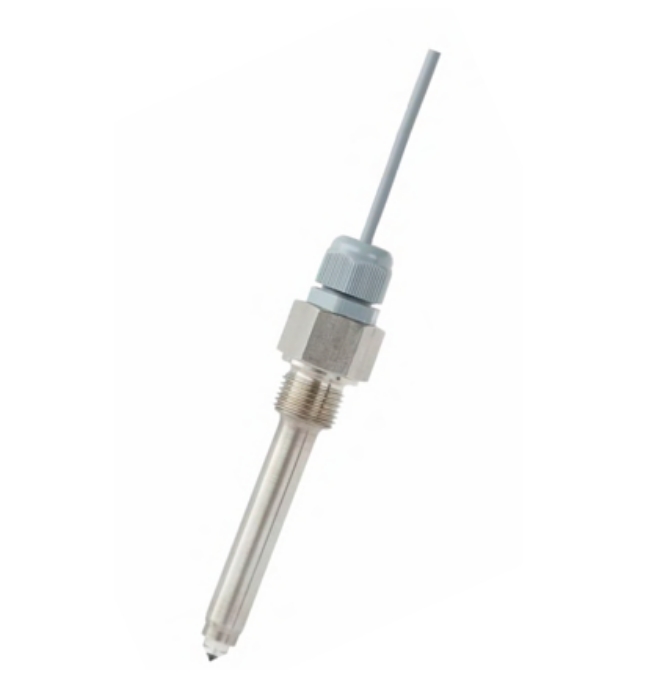

FO-02N型棒状光电液位开关
