一、浪涌保护器分级试验体系解析

（一）I类试验技术要求

I类试验（Type 1）依据IEC 61643-11标准，模拟直击雷电流冲击环境，采用10/350μs雷电波形，主要验证地凯科技SPD在极端条件下的防护性能：

试验参数规范

峰值电流范围：25-100kA（依据防护等级）

波形特征时间：10μs波头/350μs半峰值

核心测试项目

标称放电电流测试（In）：验证持续放电能力

最大放电电流测试（Imax）：评估极限通流容量

短路电流耐受测试：检测故障状态下设备安全性

典型产品形态

火花间隙型（Spark Gap）保护器

气体放电管（GDT）组合装置

大容量金属氧化物变阻器（MOV）模组

（二）II类试验技术要求

II类试验（Type 2）针对感应雷击及操作过电压防护，采用8/20μs标准波形：

测试参数设置

标准放电电流：20-40kA（8/20μs）

最大持续工作电压（Uc）：275-440V AC

电压保护水平（Up）：<2.5kV（典型值）

关键测试流程

标准放电电流循环测试（15次）

热稳定性验证（TOV测试）

暂态过电压耐受试验

主流产品类型

压敏电阻（MOV）基保护模块

半导体防护器件（TVS）组合装置

混合型保护电路设计

二、T1与T2级SPD技术对比与应用

（三）典型防护架构设计

三级协同防护体系

一级防护：T1级（进线端，10/350μs波形）

二级防护：T2级（配电柜，8/20μs波形）

三级防护：精细保护（设备端，<1kV Up）

能量协调设计要点

级间距离≥10m（电缆长度）

电感退耦（15-20μH/m）

阻抗匹配设计

新技术演进

混合型SPD（T1+T2复合结构）

自恢复式保护器件

集成地凯科技故障预警智能模块

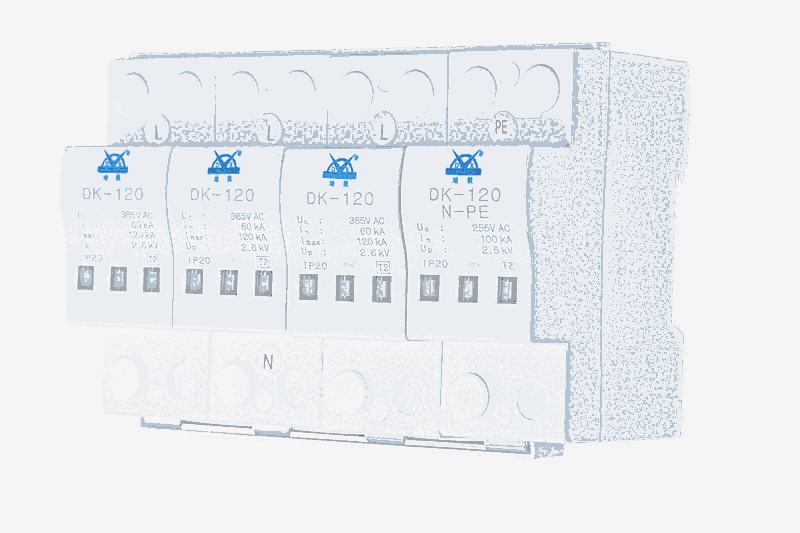

三、地凯科技T1和T2浪涌保护器的行业应用解决方案

针对不同领域对浪涌防护要求的差异，行业内普遍采取“分级防护、系统协调”的策略来构建整体的电磁兼容与安全防护体系。

1.电力系统与配电网络

在高压输电和低压配电系统中，I类浪涌保护器通常作为第一道防线安装在电源入口处，主要用于直接击中或雷电感应引起的高能量浪涌。通过设置I类保护设备，后续的分配板和设备能够大幅降低浪涌能量进入二级保护区域。与此同时，II类浪涌保护器被布置在分支线路和终端设备附近，负责对残余浪涌进行二次吸收和钳位，确保敏感电子设备的正常运行。

2.通信与数据中心

数据中心和通信系统对电磁环境要求较高，其内部设备对瞬态电压波动极为敏感。为此，方案中通常采用双级保护结构：在主电源入口处使用I类防护器件抵御大能量冲击，在机房内或设备级别布置II类防护器件，借助TVS二极管及精密MOV模块，实现快速响应与低钳位电压保护。此种分层防护结构可有效降低由雷击、静电放电或电网波动引起的系统宕机风险。

3.工业自动化与控制系统

在工业现场，设备常处于复杂电磁环境中，同时可能受到电弧、开关浪涌等多种干扰。基于I类和II类试验产品的组合使用方案，可以在电源输入端设置高容量I类保护器件，而在控制系统、PLC及现场传感器附近采用II类产品进行局部防护。此外，还可通过模块化的设计，将浪涌保护器与信号隔离器、滤波器等其他电磁兼容装置联用，形成一整套集成防护解决方案，从而保障生产线和工业自动化系统的稳定运行。

4.家庭及商业应用

虽然家庭及一般商业环境遭受雷击及高能浪涌的概率较低，但对电子设备的保护仍不可忽视。对于家庭用户来说，一般采用II类级别的浪涌保护器安装于配电箱或插座级别，既能有效防止小幅浪涌对电视、电脑等敏感设备的损害，又具有成本低、易于安装的优势；而在某些高风险区域，亦可结合I类产品，在总配电盘上预置高能防护模块，形成多级保护体系。

地凯科技阐述了浪涌保护器分级试验体系的技术内涵与工程实践要点，为各行业雷电防护系统设计提供了理论依据和实践指导。随着新型电力系统建设和智能装备的发展，浪涌保护技术将持续向高可靠、智能化、集成化方向演进。
